配料实例571

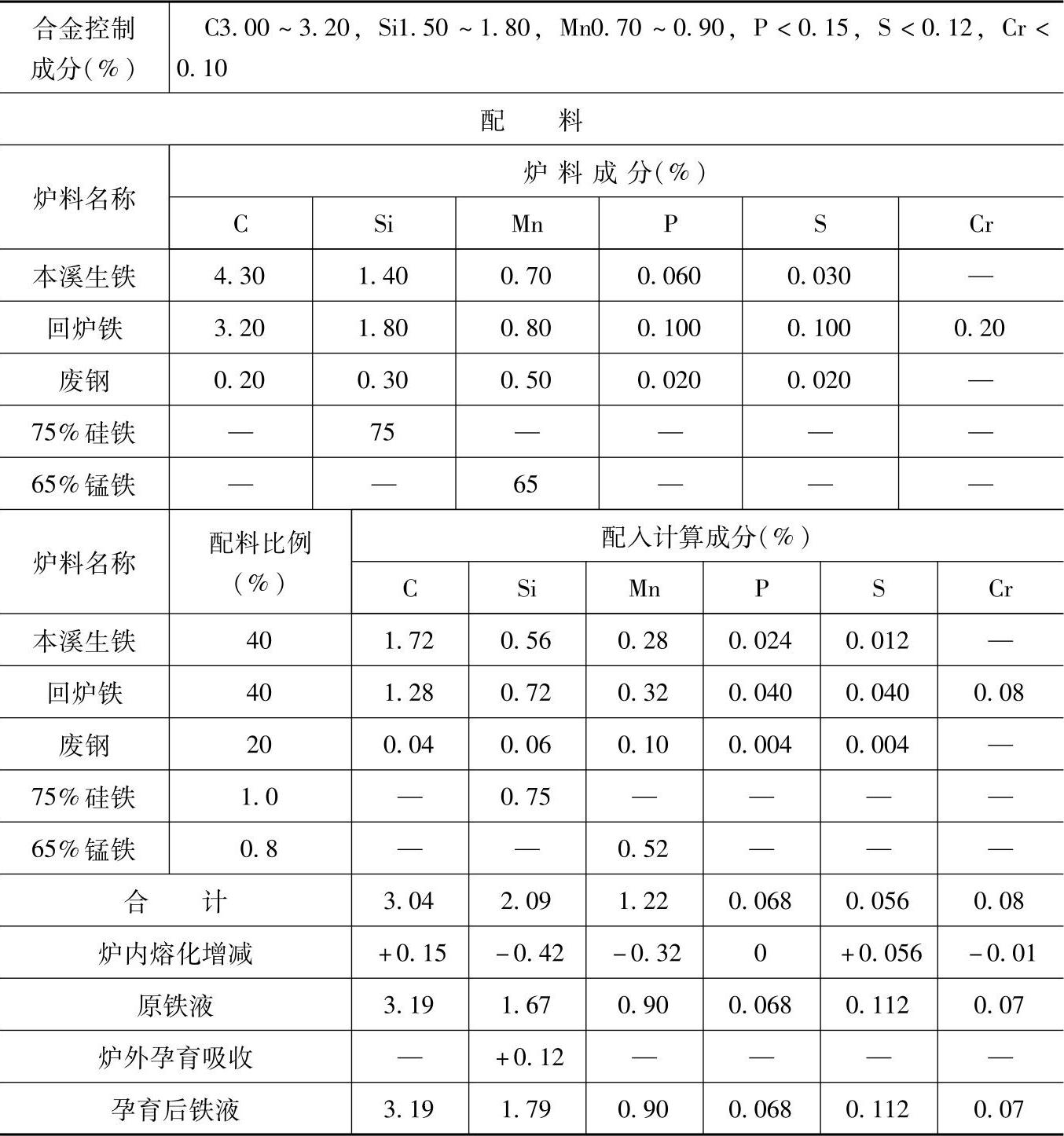

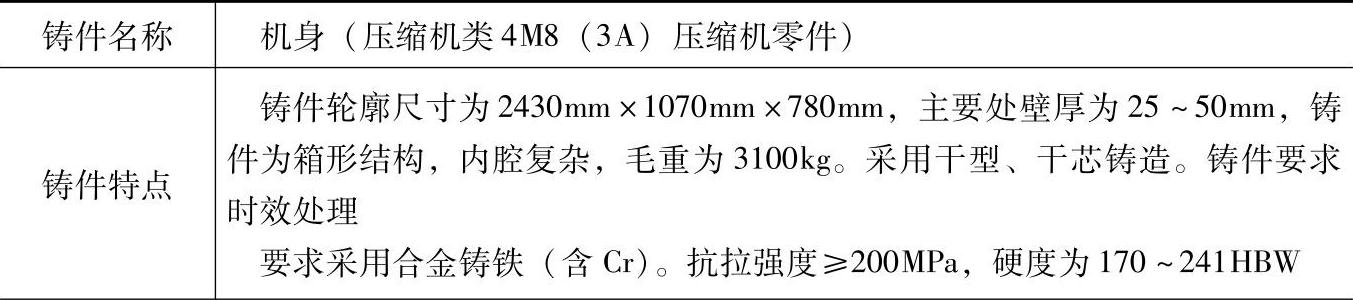

表1.5-28 含Cr的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：中央送风热风冲天炉，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损26%、硫增加100%、磷不变、铬烧损10%，铁液出炉温度1410～1450℃，铁液平均温度1420℃。

2.炉前检验三角试片的白口宽度大小，控制铁液成分，以75%硅铁进行孕育处理，100kg铁液加75%硅铁0.2kg，吸收率为80%。孕育后试片白口宽度为6～8mm。

3.验收项目：力学性能、机身油池部位应以煤油做渗漏试验，经8h不得有任何渗漏现象。

4.检测结果：

化学成分（%）：C3.15，Si1.71，Mn0.94，P0.072，S0.099，Cr0.08；

力学性能：抗拉强度为256MPa，硬度为229～232HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于压缩机中壁厚为20～25mm的缸盖、缸座、接筒等铸件。
