配料实例574

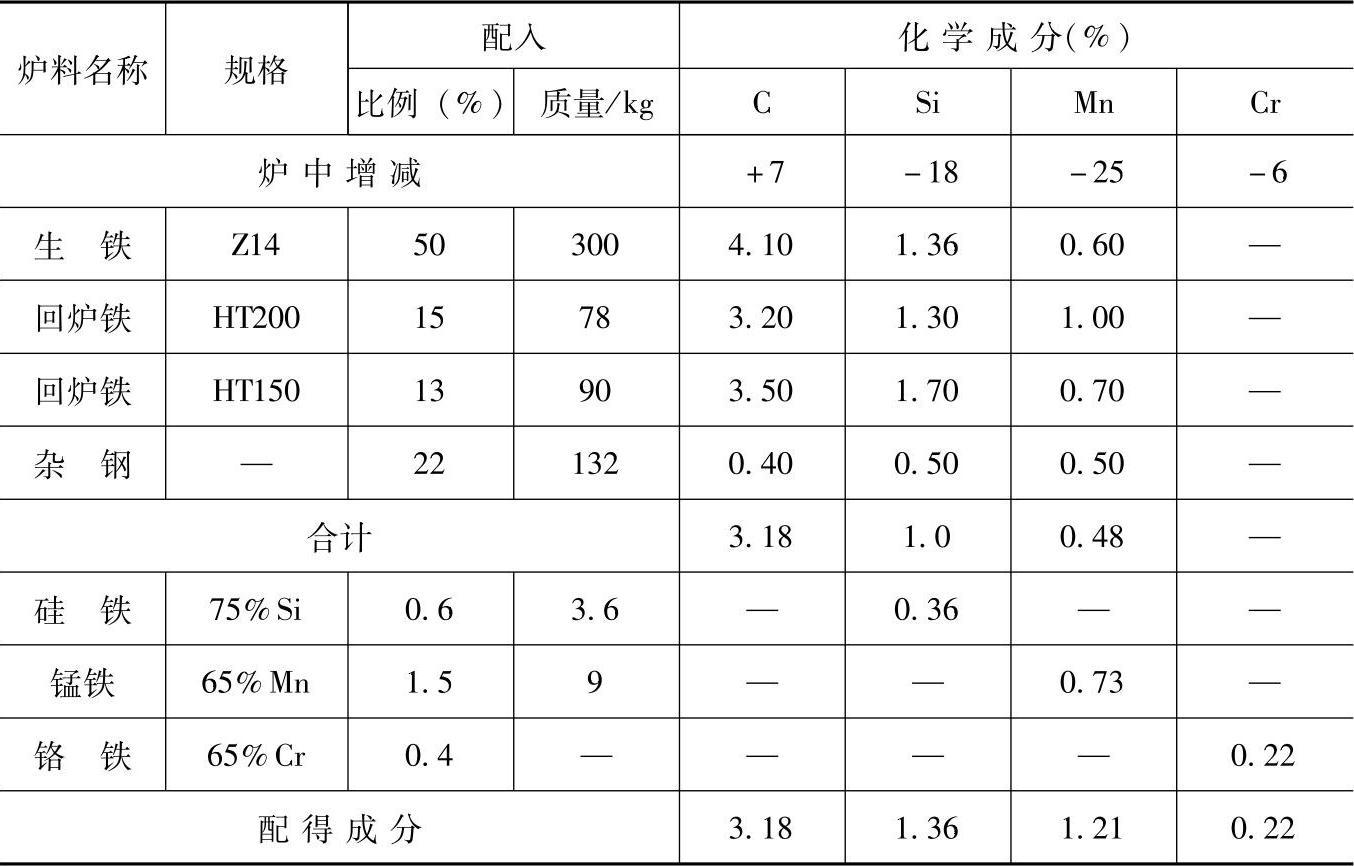

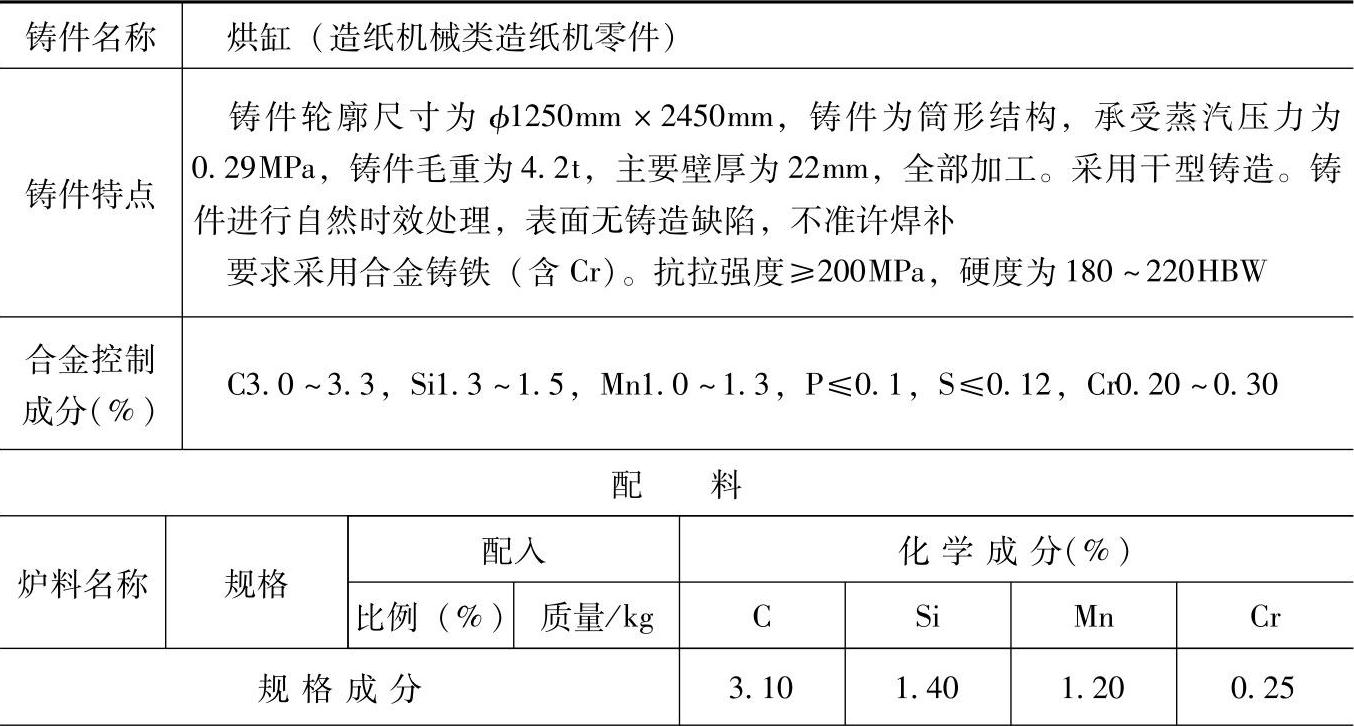

表1.5-31 含Cr的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：多排风口曲线炉膛冷风冲天炉，熔化率为5t/h，炉内碳增加7%、硅烧损18%、锰烧损25%、铬烧损6%、磷不变。

2.炉前用三角试片观察白口大小，用75%硅铁调整铁液。

3.检测结果：

化学成分（%）：C3.28，Si1.21，Mn1.02，P0.067，S0.096，Cr0.214；

力学性能：抗弯强度为419MPa，缸面硬度为184HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于造纸机械中的铸铁烘缸盖和牙轮等铸件。
