配料实例575

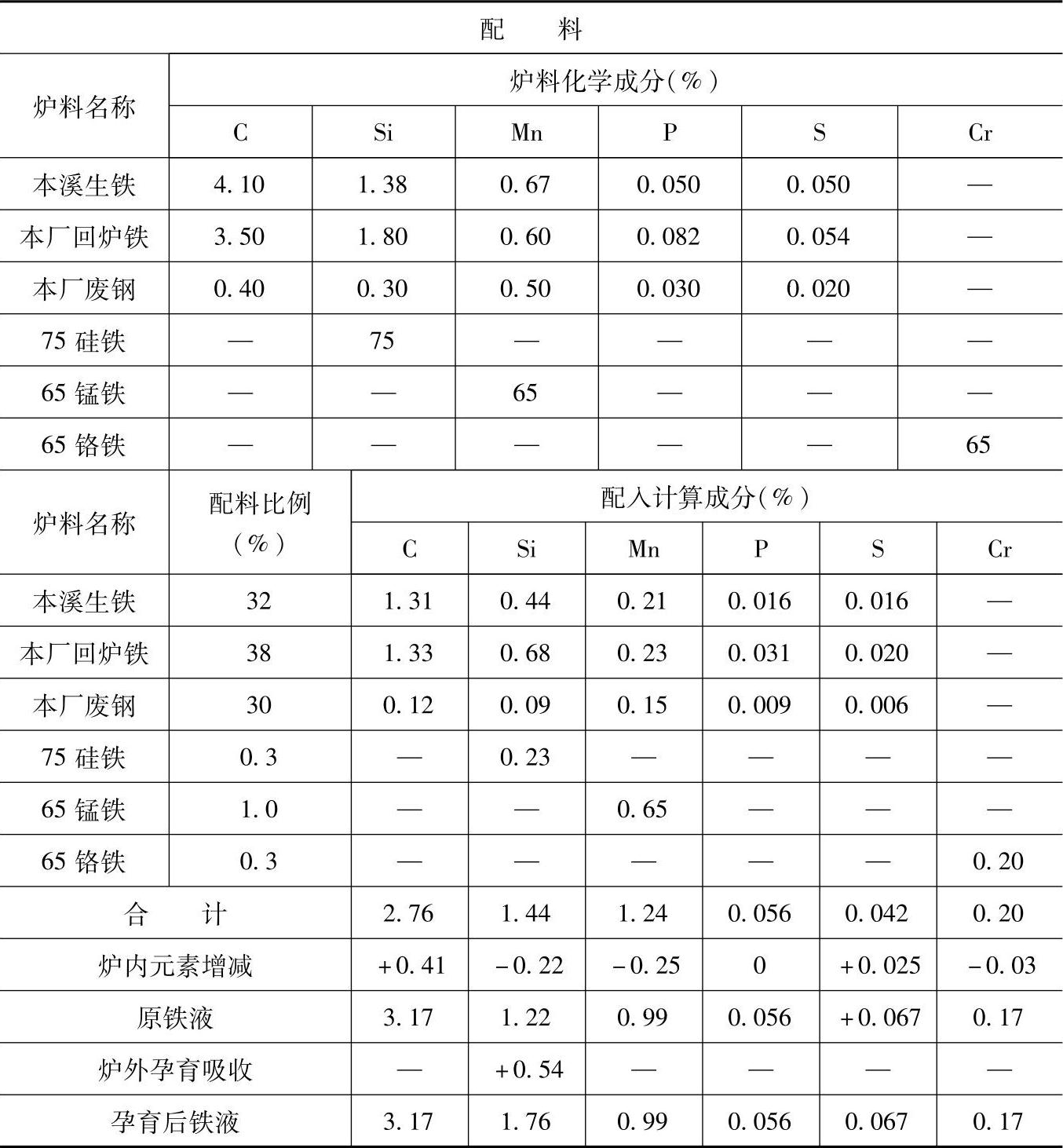

表1.5-32 含Cr的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排大风口冷风冲天炉，熔化率为10t/h，炉内碳增加15%、硅烧损15%、锰烧损20%、磷不变、硫增加60%、铬烧损15%。

2.炉前用三角试片检验白口大小，控制铁液成分，并用75%硅铁在炉前进行孕育处理，100kg铁液加75%硅铁0.8kg，吸收率为90%，硅铁粒度为10～20mm。

3.检测结果：

化学成分（%）：C3.18，Si1.80，Mn0.81，P0.054，S0.065，Cr0.25。

力学性能：抗拉强度为284.2MPa，抗弯强度为651.7MPa，硬度为197HBW；

金相组织：石墨形状为中等旋涡状，基体组织为珠光体+少量磷共晶。

4.各成分含量和配料比例皆指质量分数。
