配料实例615

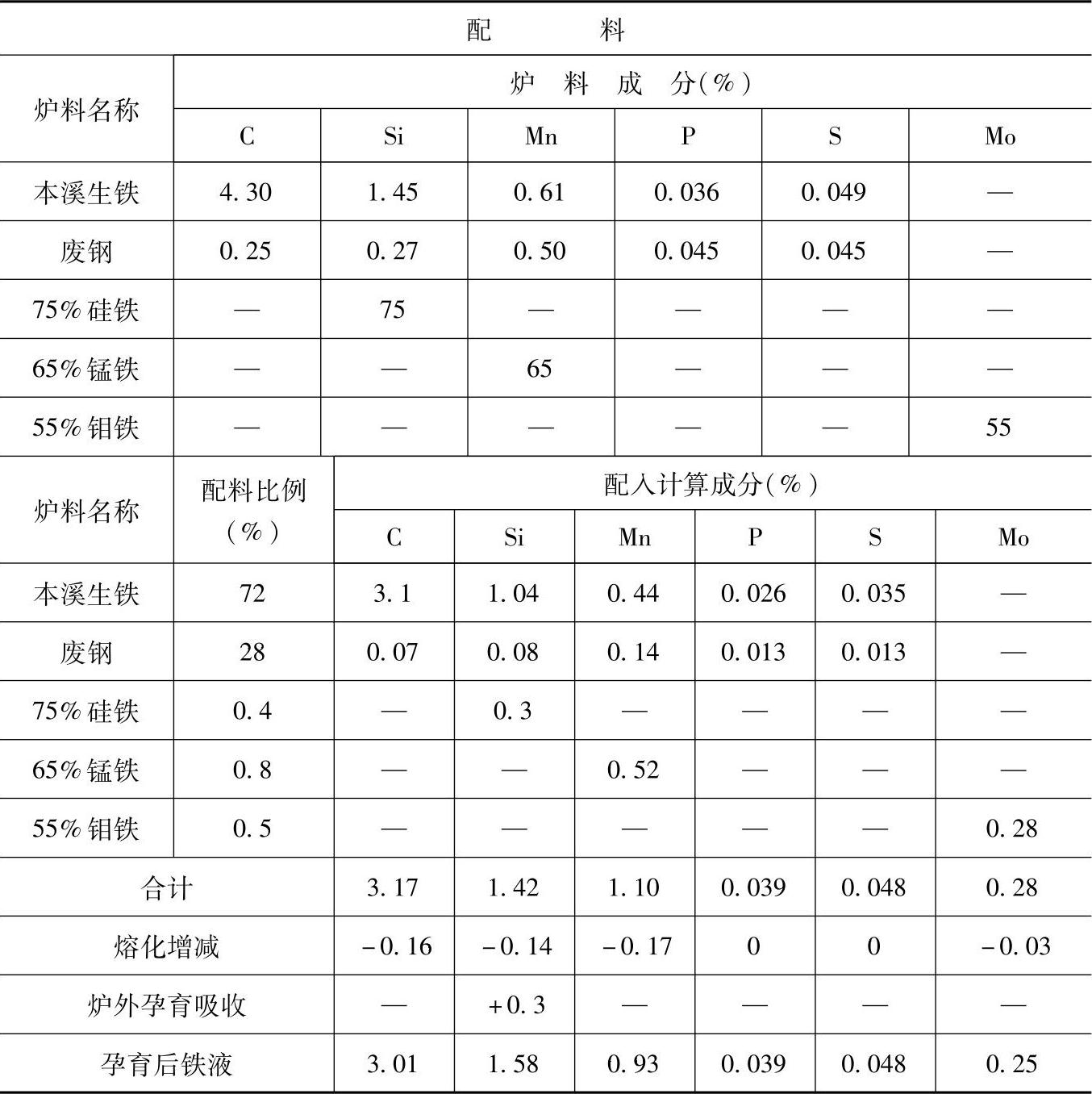

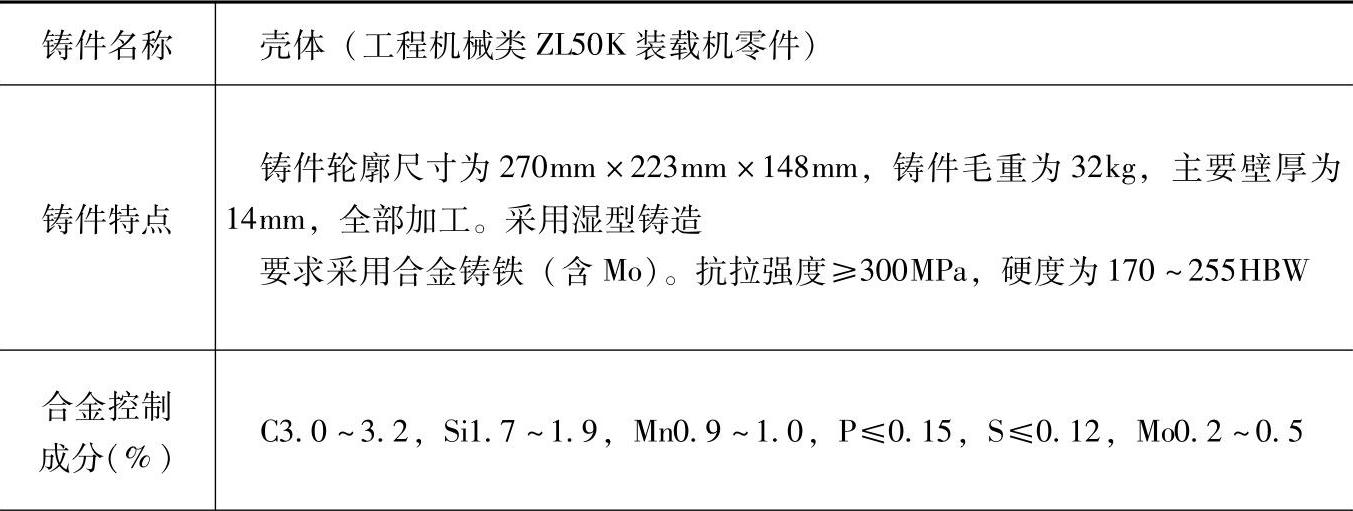

表1.5-72 含Mo的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：中频感应电炉，熔化率为60kg/h（实际熔化率为90kg/h），炉内碳减少5%、硅烧损10%、锰烧损15%、磷不变、硫不变、钼烧损10%。

2.炉外孕育处理，100kg铁液加75%硅铁0.3kg，硅吸收率为80%。

3.炉前用三角试片检查白口大小，用75%硅铁粉调软铁液。

4.检测结果：

化学成分（%）：C3.01，Si1.63，Mn1.18，P<0.068，S<0.068，Mo0.385；

力学性能：抗弯强度>563.5MPa；

金相组织：A型片状石墨，珠光体量为98%（体积分数）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于各类工程机械中的转向壳体、吸油阀体、缓冲阀体、安全阀体等铸件。
