配料实例613

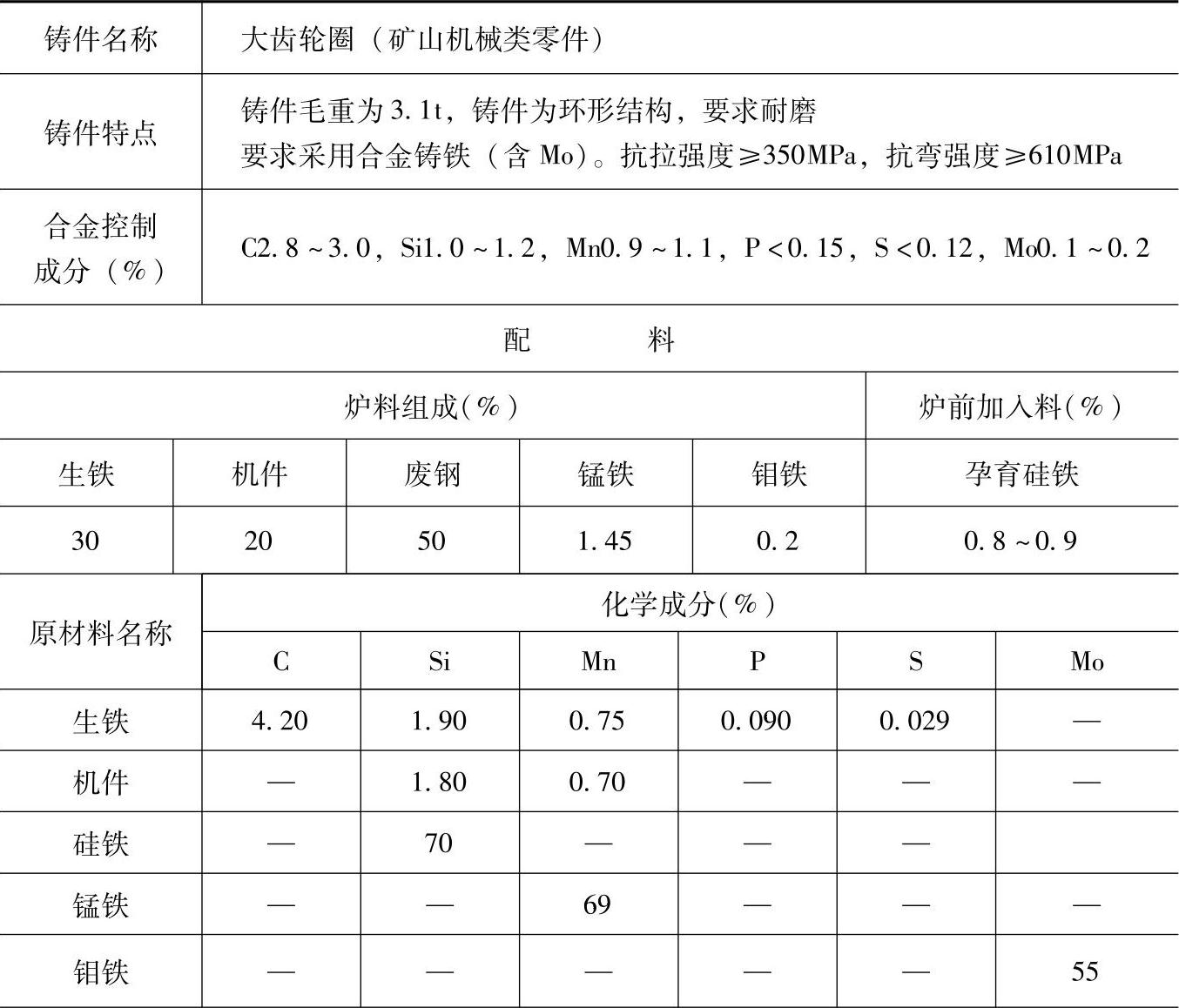

表1.5-70 含Mo的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：三排小风口、二次风、冷风曲线炉膛冲天炉，熔化率为4～5t/h，炉内硅烧损15%、锰烧损24%。

2.炉前用硅铁进行孕育。

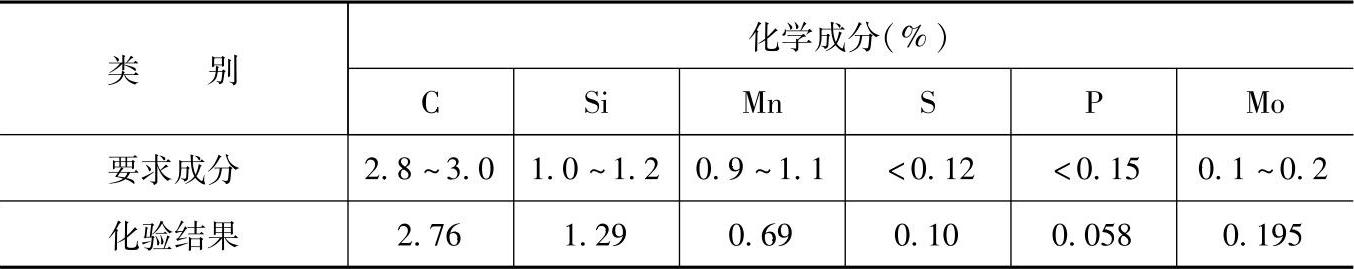

3.检测结果：

化学成分（%）：C2.76，Si1.29，Mn0.69，P0.058，S0.10，Mo0.195；

力学性能：抗拉强度为387MPa，抗弯强度为701MPa，硬度为255HBW；

金相组织：石墨形态为片状，石墨长度为10～150μm，基体组织为100%珠光体、微量二元磷共晶。

4.各成分含量、炉料组成和加入料皆指质量分数。
