配料实例617

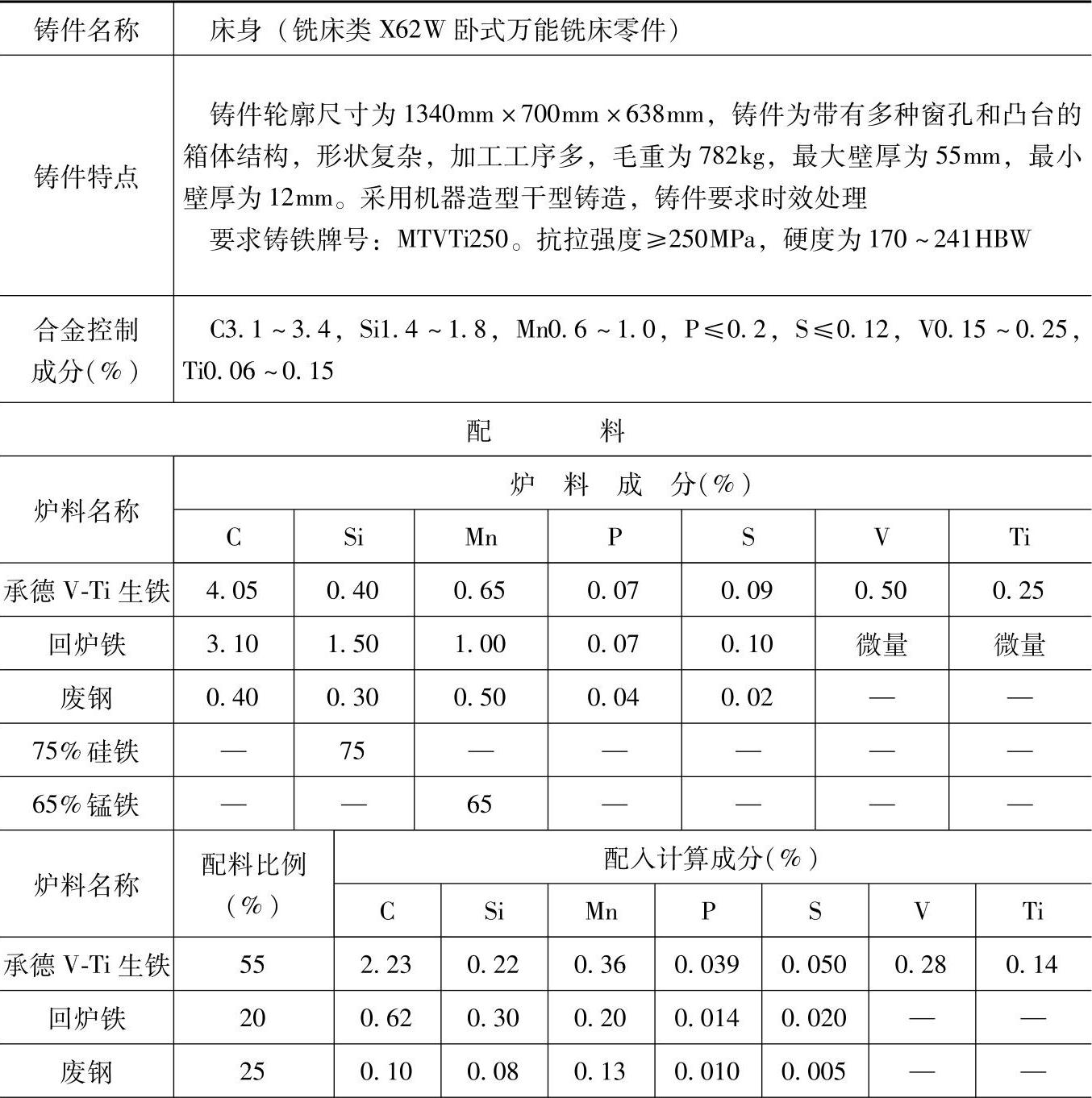

表1.5-74 含V、Ti的合金铸铁（耐磨铸铁）配料

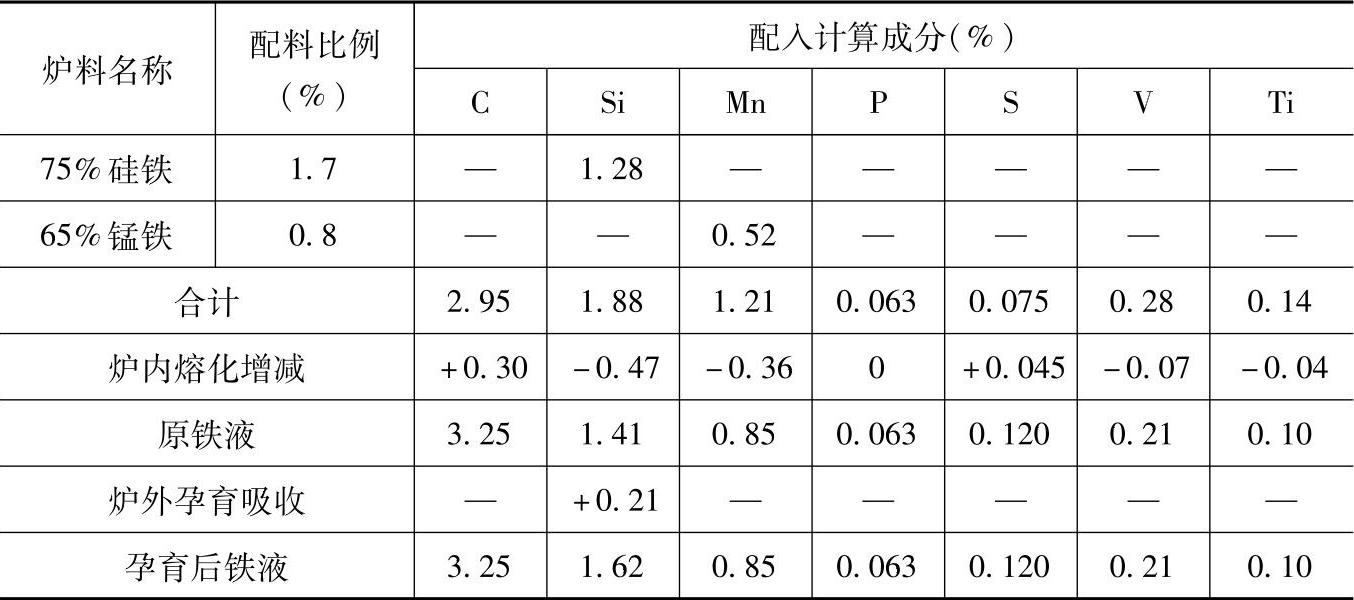

（续）

注：1.采用熔炼炉类型：中央送风冲天炉，熔化率为11t/h，出铁温度为1420～1480℃，炉内碳增加10%、硅烧损25%、锰烧损30%、钒烧损25%、钛烧损25%、硫增加60%、磷不变。

2.炉外孕育处理，100kg铁液加75%硅铁0.3kg，硅吸收率为95%。

3.炉前用三角试片检验白口大小，控制白口宽度为5mm。

4.因生铁成分不稳定，S、Ti暂不考核。

5.检测结果：

化学成分符合选择要求；

力学性能：抗拉强度为274～304MPa，硬度为170～200HBW。

6.各成分含量和配料比例皆指质量分数。

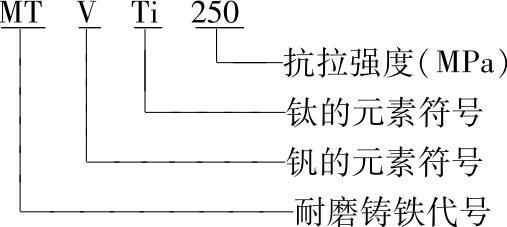

7.MTVTi250的主要含义如下：
