配料实例618

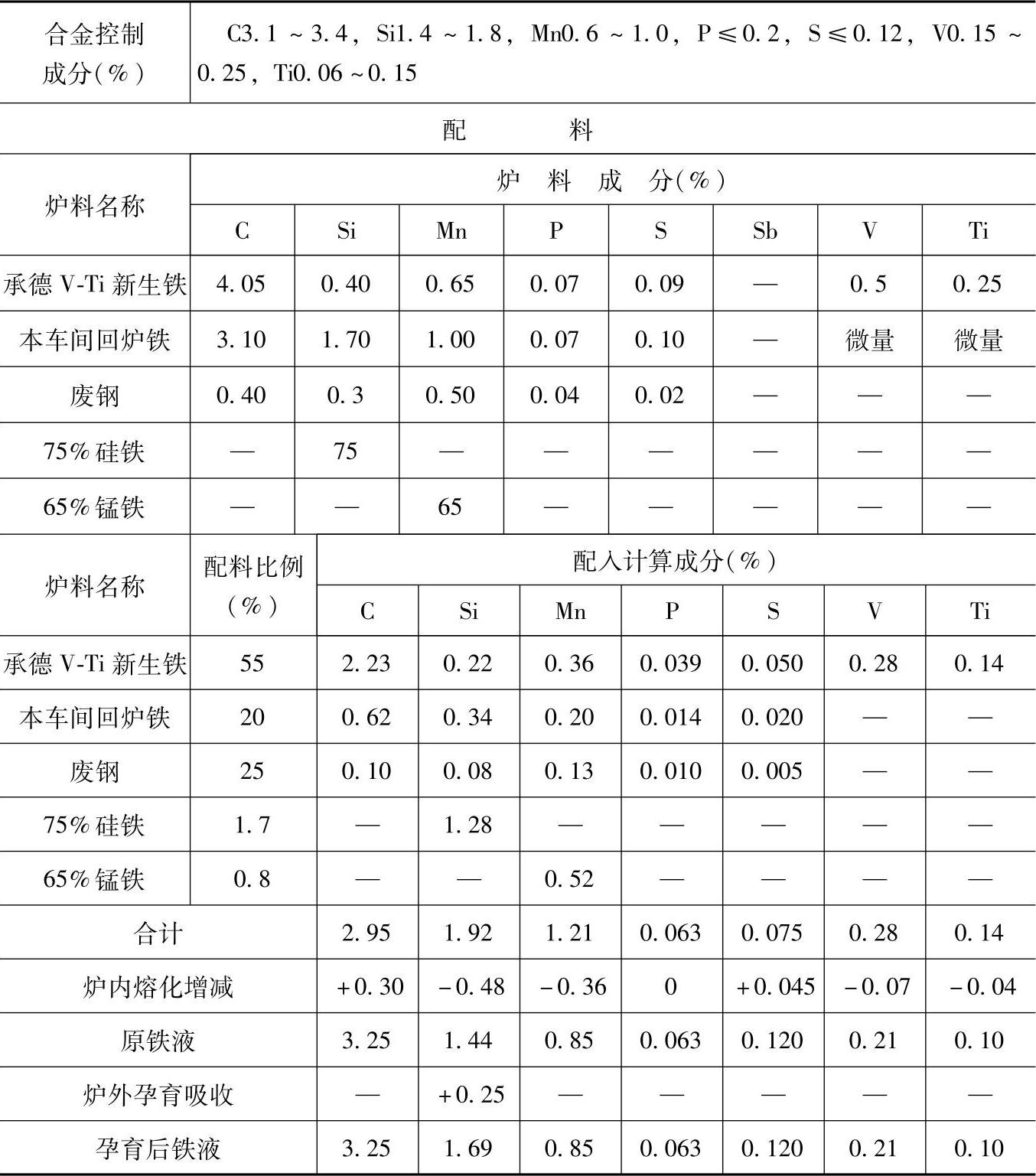

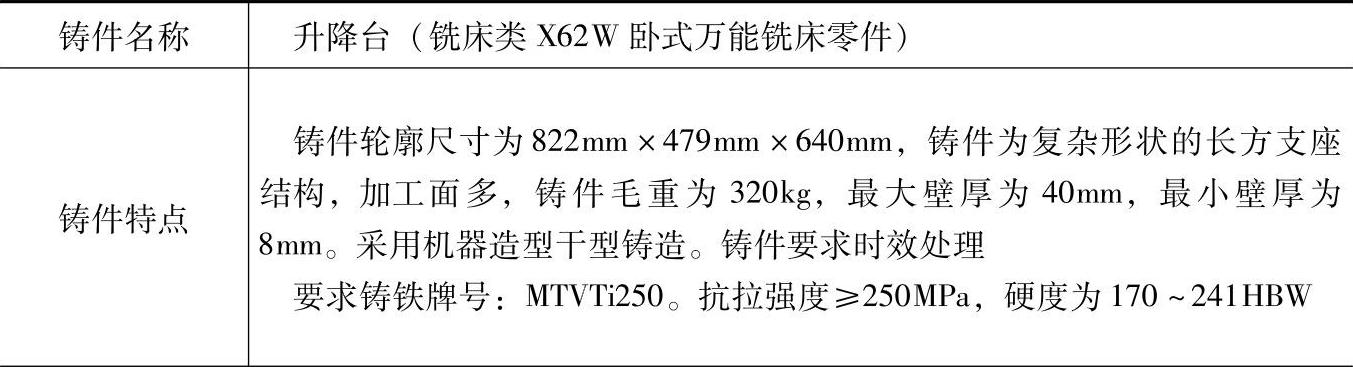

表1.5-75 含V、Ti的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：中央送风冲天炉，熔化率为11t/h，炉内碳增加10%、硅烧损25%、锰烧损30%、硫增加60%、钒烧损25%、钛烧损25%、磷不变。

2.炉外孕育处理，100kg铁液加75硅铁0.35kg，吸收率95%。

3.炉前用三角试片检验白口大小，控制白口宽度为2.5～3.5mm。

4.因生铁成分不稳定，S、Ti暂不作考核。

5.检测结果：抗拉强度为255～294MPa。

6.各成分含量和配料比例皆指质量分数。

7.MTVTi250的主要含义与配料实例617的注同。
