配料实例628

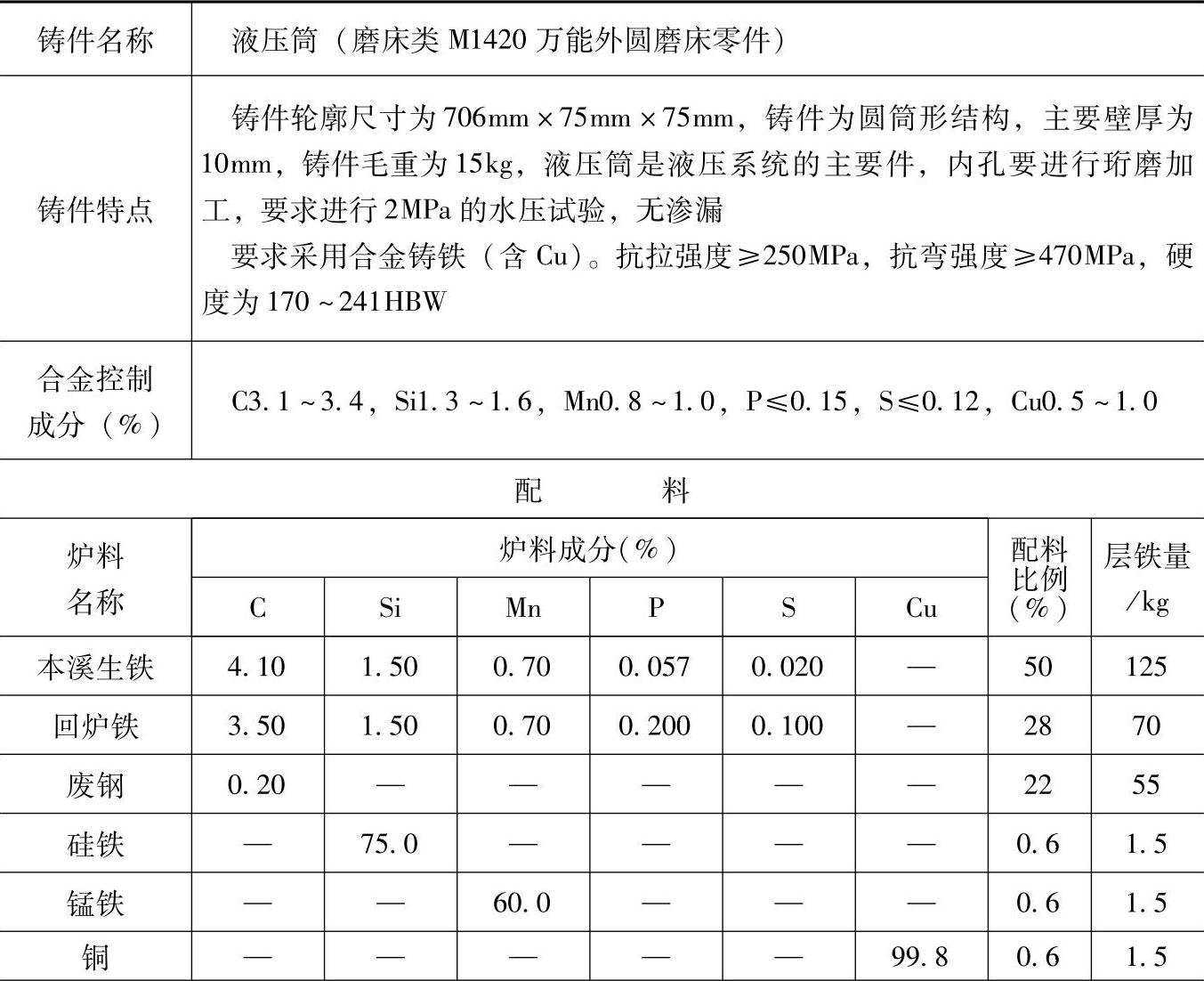

表1.5-85 含Cu的合金铸铁（耐磨铸铁）配料

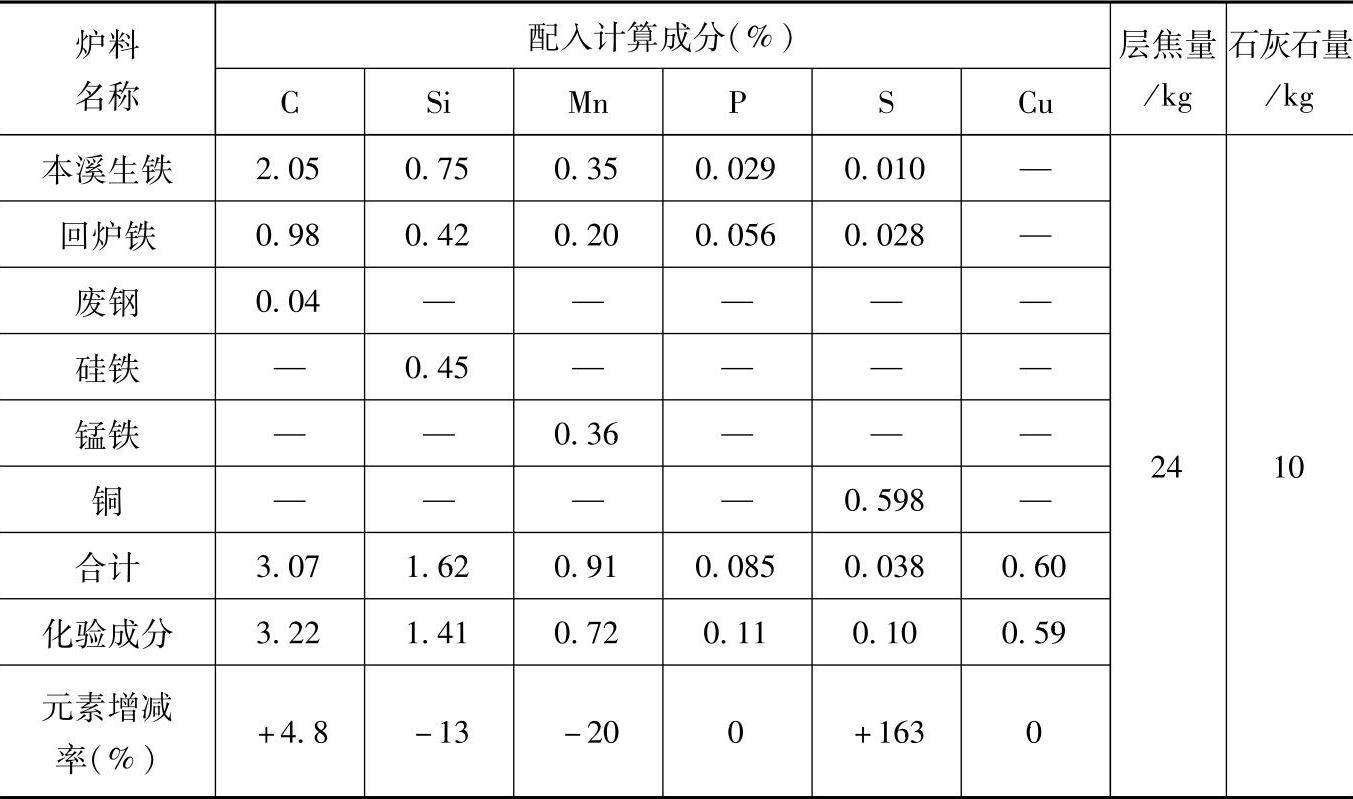

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为2t/h，炉内碳增加4.8%、硅烧损13%、锰烧损20%、硫增加163%、磷不变。

2.炉前，加0.5%～1.0%（质量分数）的纯铜进行处理。

3.检验结果：

力学性能：抗拉强度为272～290MPa；抗弯强度为540～573MPa；硬度为195～218HBW；

金相组织：索氏体+细片石墨+磷共晶少量。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于M1420磨床中的各种液压缸体、液压件等铸件。
