配料实例629

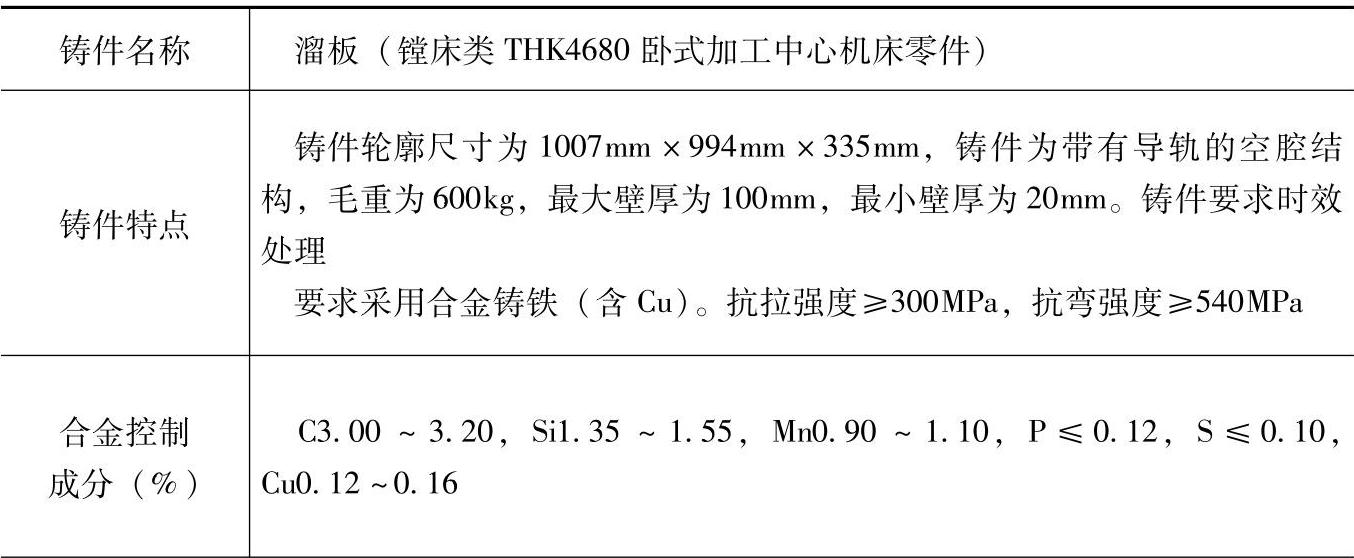

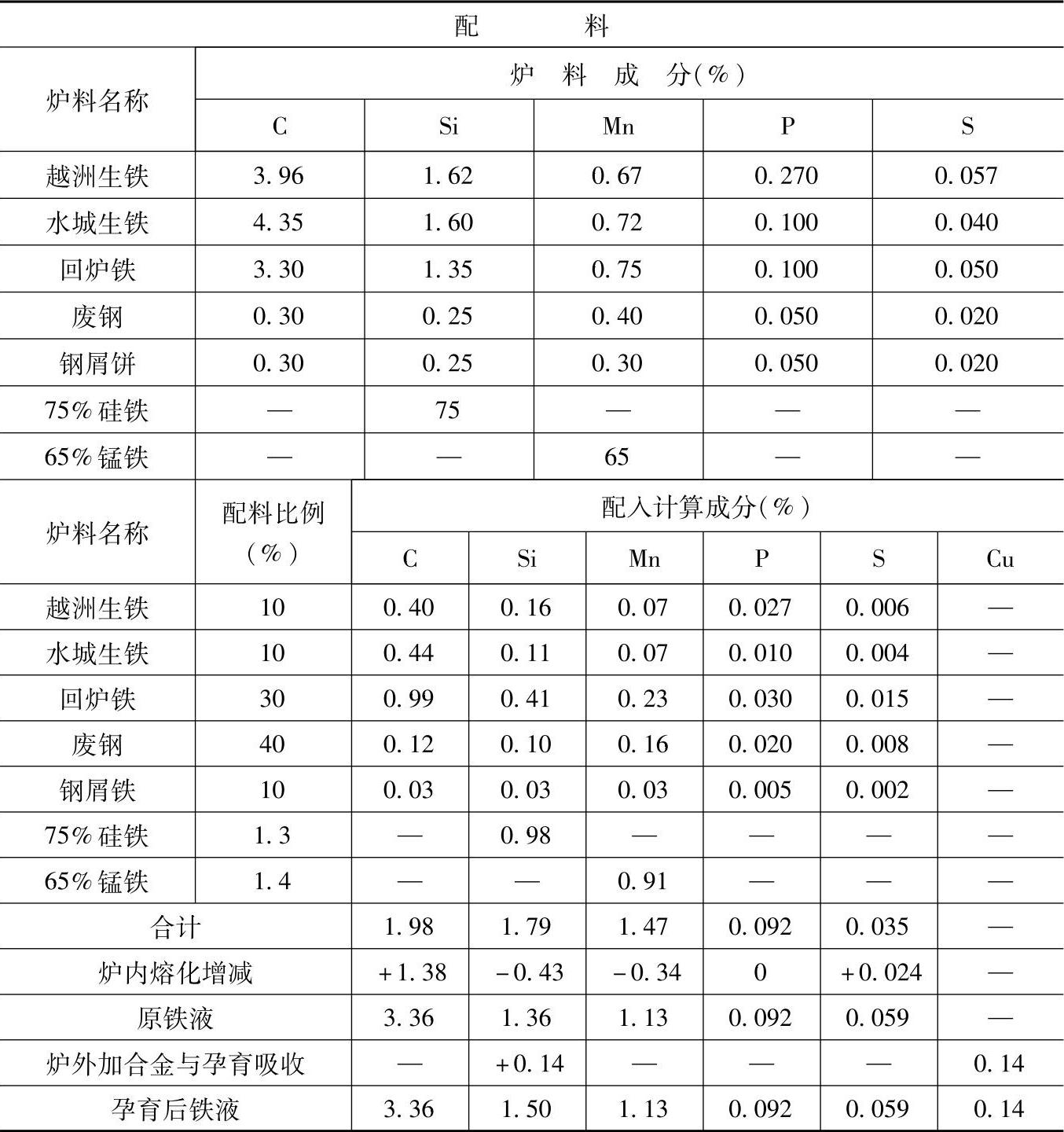

表1.5-86 含Cu的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排大间距（600～750mm）冷风冲天炉，熔化率为5t/h，炉内碳增加70%、硅烧损24%、锰烧损24%、硫增加69%、磷不变。

2.炉外孕育处理，100kg铁液加24%硅钙0.40kg，吸收率为60%。加100%电解铜0.14kg，由于碳含量突然增高，临时加入钒铁0.2kg。

3.炉前用三角试片检验三角白口大小控制铁液成分。

4.检测结果：

力学性能：抗拉强度为303.8MPa，挠度为4mm，（抗拉试棒由φ30mm车削加工成φ15mm）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于镗床类中的铸铁件，如THK4680支座、垂直工作台等。
