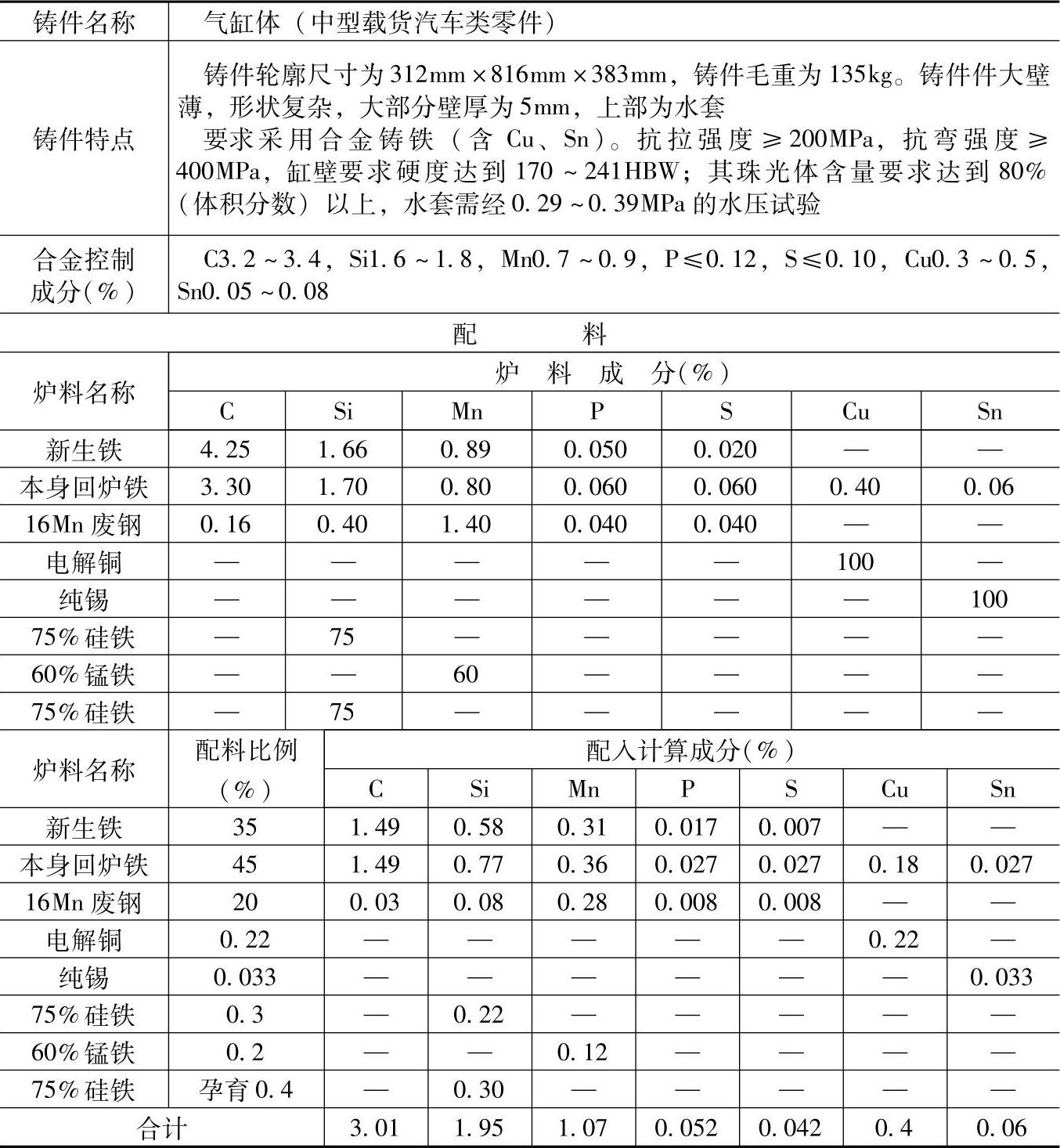

表1.5-95 含Cu、Sn的合金铸铁（耐磨铸铁）配料
注：1.采用熔炼炉类型：三排小风口热风冲天炉。
2.铜、锡在包底加入。加入铜、锡合金元素的目的是为了提高缸壁（厚11.5mm，位于铸件中心）的珠光体含量，细化基体组织，同时又不致于使薄壁处边缘产生白口。
3.16Mn废钢是汽车大梁钢板边角料，并非有意加入。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于中型载货汽车中的缸盖铸件。用于其他要求灰铸铁HT200的铸件时可不加铜、锡。
