配料实例637

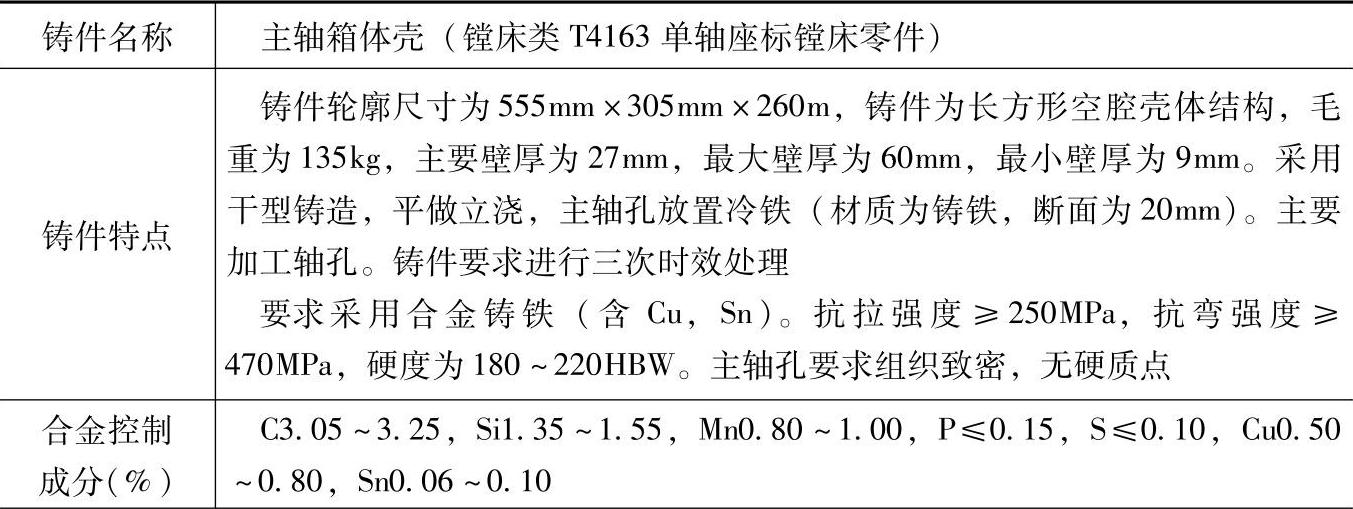

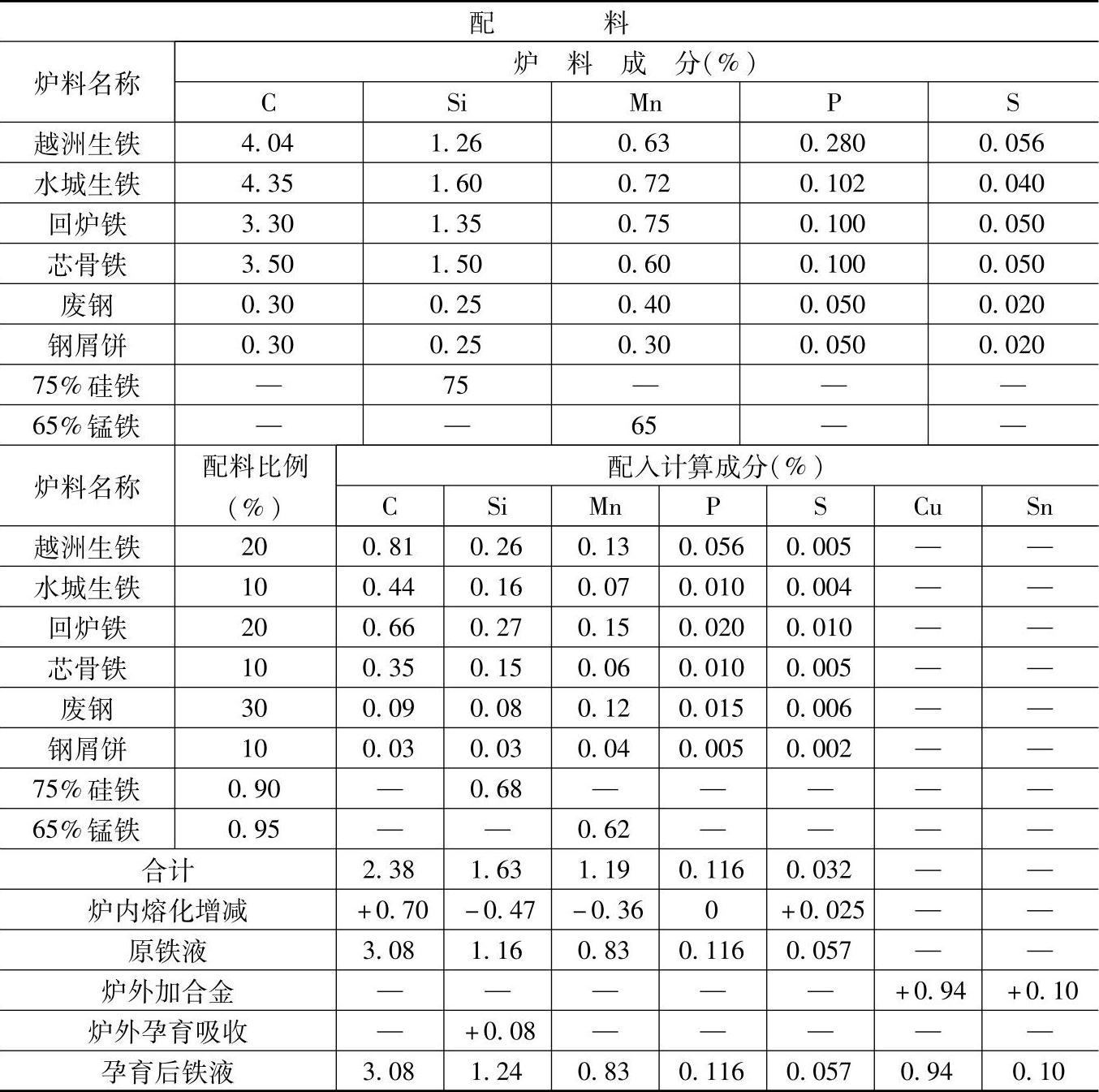

表1.5-94 含Cu、Sn的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排中间距（500～590mm）冷风冲天炉，熔化率为5t/h，炉内碳增加30%、硅烧损29%、锰烧损30%、硫增加68%、磷不变。

2.用75%硅铁与24%硅钙混合进行孕育处理，加入量为0.2%～0.4%（质量分数），硅的吸收率为80%。

3.炉前，铁液包内加100%电解铜0.94%（质量分数），加99.93%精锡0.10%（质量分数）。

4.炉前用三角试片检验三角白口大小控制铁液成分。

5.检测结果：

力学性能：抗拉强度为274.4MPa，抗弯强度为499MPa，挠度为4mm，硬度为250HBW（硬度为铸铁件上的打取值；将φ30mm试棒车削加工成φ15mm的试棒做拉伸试验）。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于壁厚薄不均匀，但壁厚处又要求组织比较细密的铸铁件，如T42100双柱坐标镗床主轴衬套、XB4480主轴箱体壳等。
