配料实例640

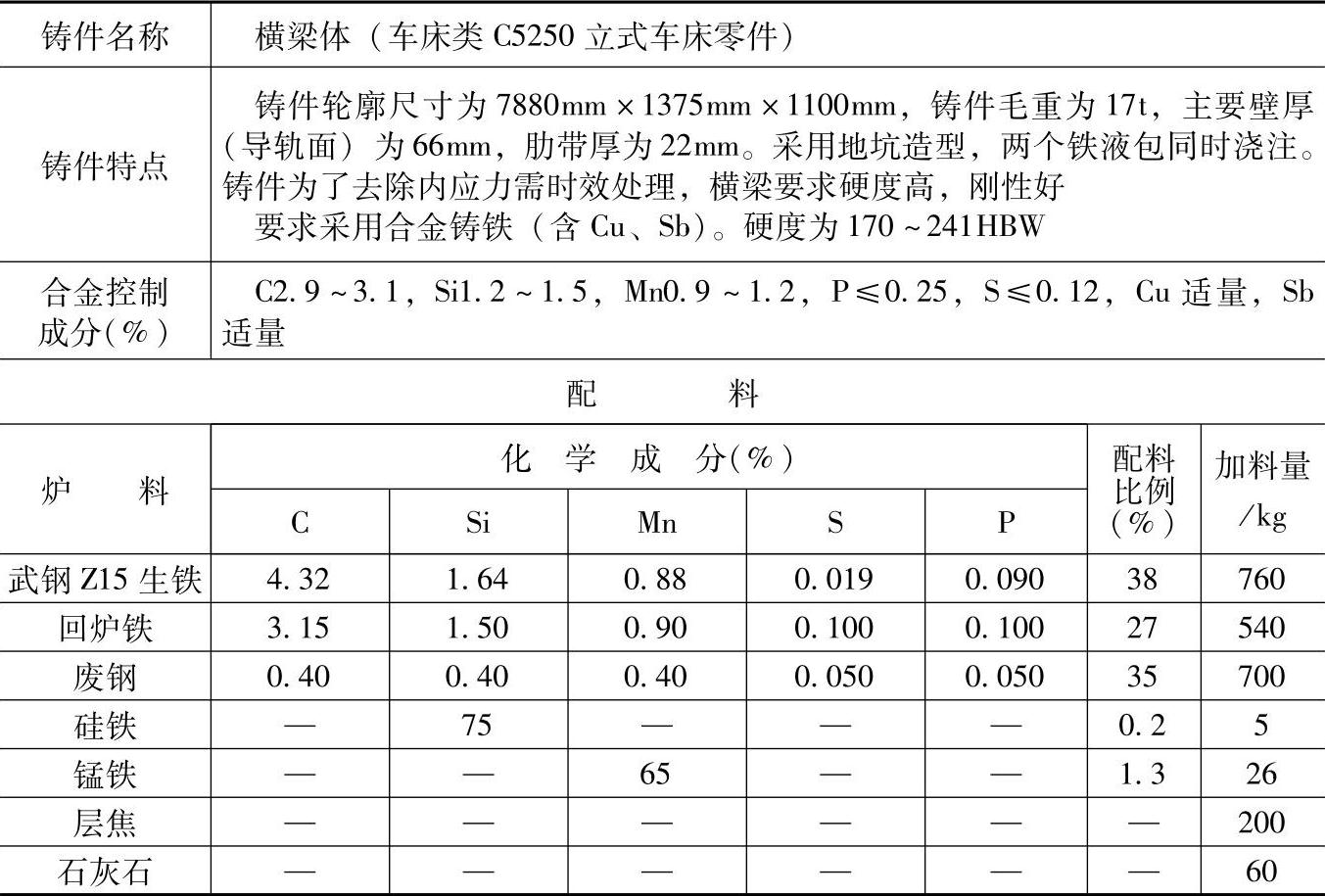

表1.5-97 含Cu、Sb的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：直筒型三排大风口冷风冲天炉，熔化率为15t/h，炉内碳增加16%、硅烧损13%、锰烧损23%。

2.炉前要加入适量的合金元素Cu和Sb。

3.炉前用三角试片观察白口大小，并结合炉前快速分析检验化学成分。三角试片白口偏大时，用75%硅铁和稀土硅铁调小；若三角试片白口偏小时，则加入其他微量元素。为了进一步保证横梁体的硬度和刚性，视情况加入适量的铜锑合金。

4.检测结果：

化学成分（%）：C3.08，Si1.30，Mn1.10，S0.11；

力学性能：抗拉强度为348MPa，抗弯强度为579MPa，挠度为3.4mm，硬度为201～207HBW；

金相组织（铸件上）：基体为珠光体量为99%（体积分数），极少量磷共晶；石墨形态为片状+少量点状。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于要求合金铸铁（含Cu、Sb）的各类重型机床的主体铸件，如床身、刨台、工作台、立柱、底座和横梁等铸件。
