配料实例641

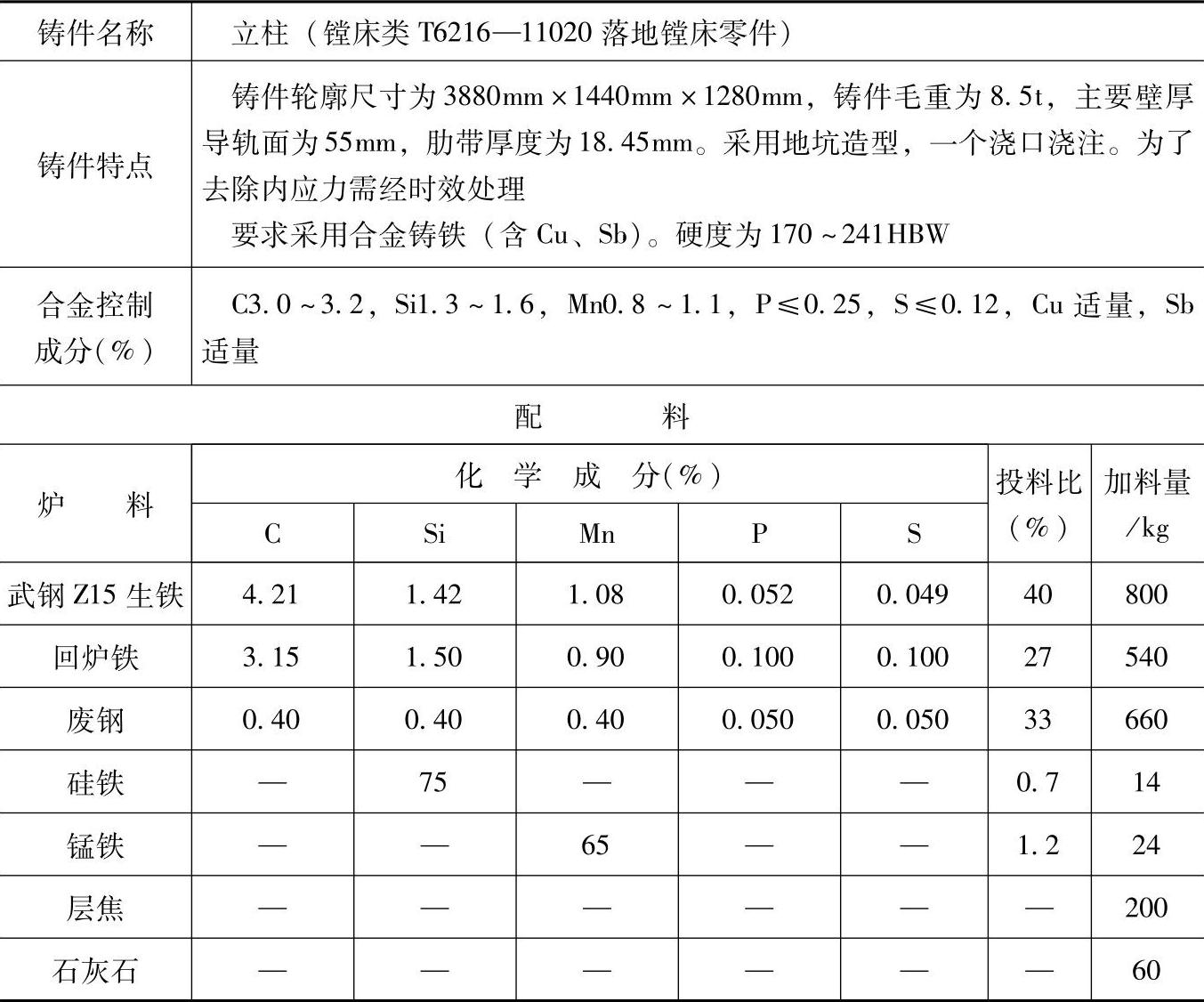

表1.5-98 含Cu、Sb的合金铸铁（耐磨铸铁）配料

注：1.采用熔炼炉类型：直筒型三排大风口冷风冲天炉，熔化率为15t/h，炉内碳增加14.8%、硅烧损16%、锰烧损25%。

2.炉前要加入适量的合金元素Cu和Sb。

3.炉前用三角试片观察白口大小，并结合炉前快速分析检验化学成分，三角试片白口偏大时用75%硅铁和稀土硅铁合金调小，若三角试片白口偏小时则加入其他微量元素。为了进一步保证立柱的硬度和刚性，视情况加入适量的铜锑合金。

4.检测结果：

化学成分（%）：C3.1，Si1.55，Mn1.04，S0.084，Cu微量，Sb微量；

力学性能：抗拉强度为324MPa，抗弯强度为530MPa，挠度为2.8mm，硬度为183～187HBW；

金相组织（铸件上）：基体为珠光体量为98%（体积分数）；石墨形态为片状E+A型。

5.成分含量和配料比例皆指质量分数。

6.本配料还适用于要求合金铸铁（含Cu、Sb）的各类重型机床的主体铸件，如床身、刨台、工作台、立柱、底座和横梁等。
