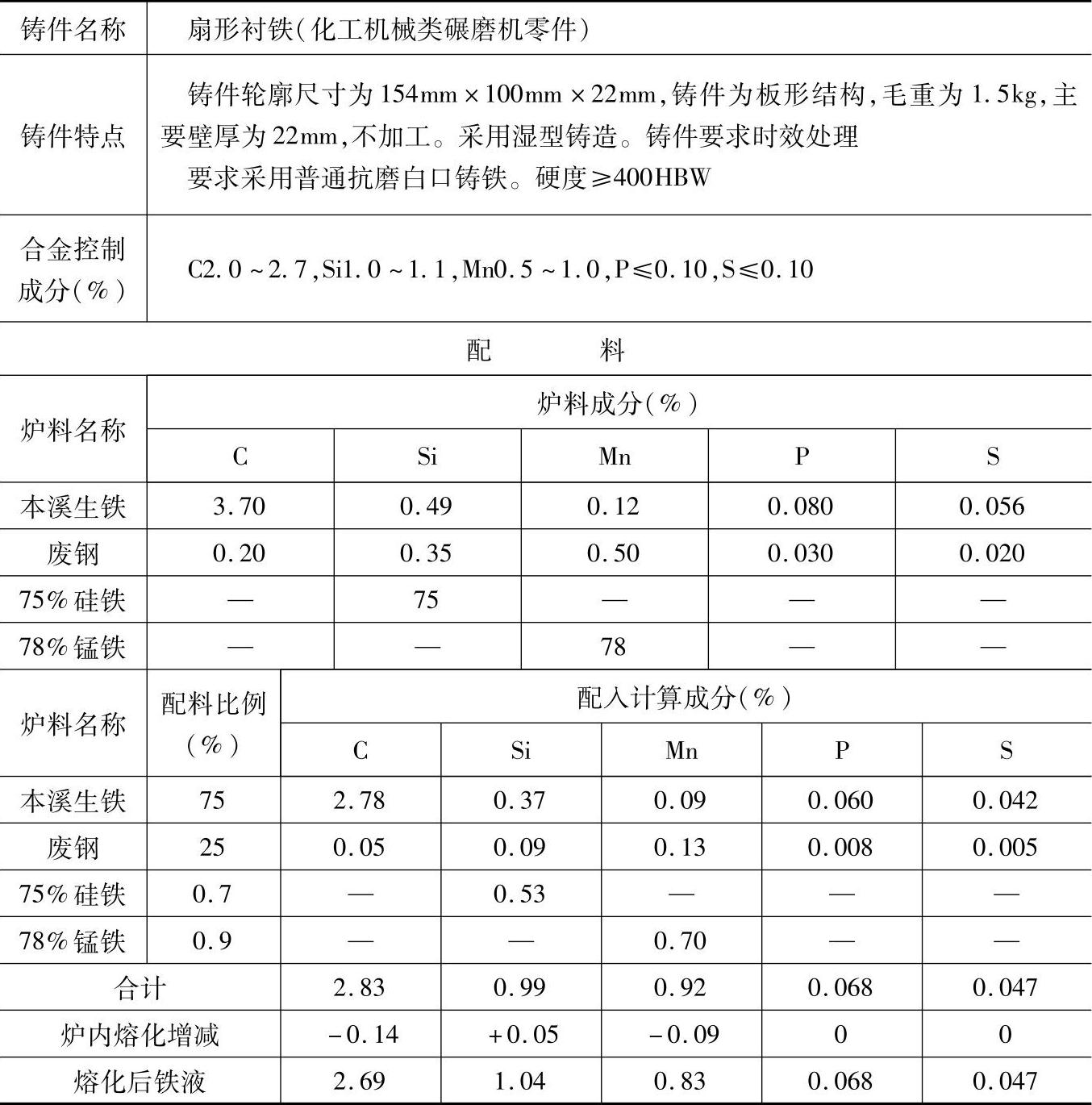

表1.6-1 普通抗磨白口铸铁配料
注：1.采用熔炼炉类型：GGW—0.15t中频无心感应电炉，炉内熔化元素增减率：碳烧损5%、硅增加5%、锰烧损10%、磷和硫不变。
2.炉前用三角试片检验三角白口状况，控制铁液成分。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于化工机械中要求抗磨而不需加工的铸件。
