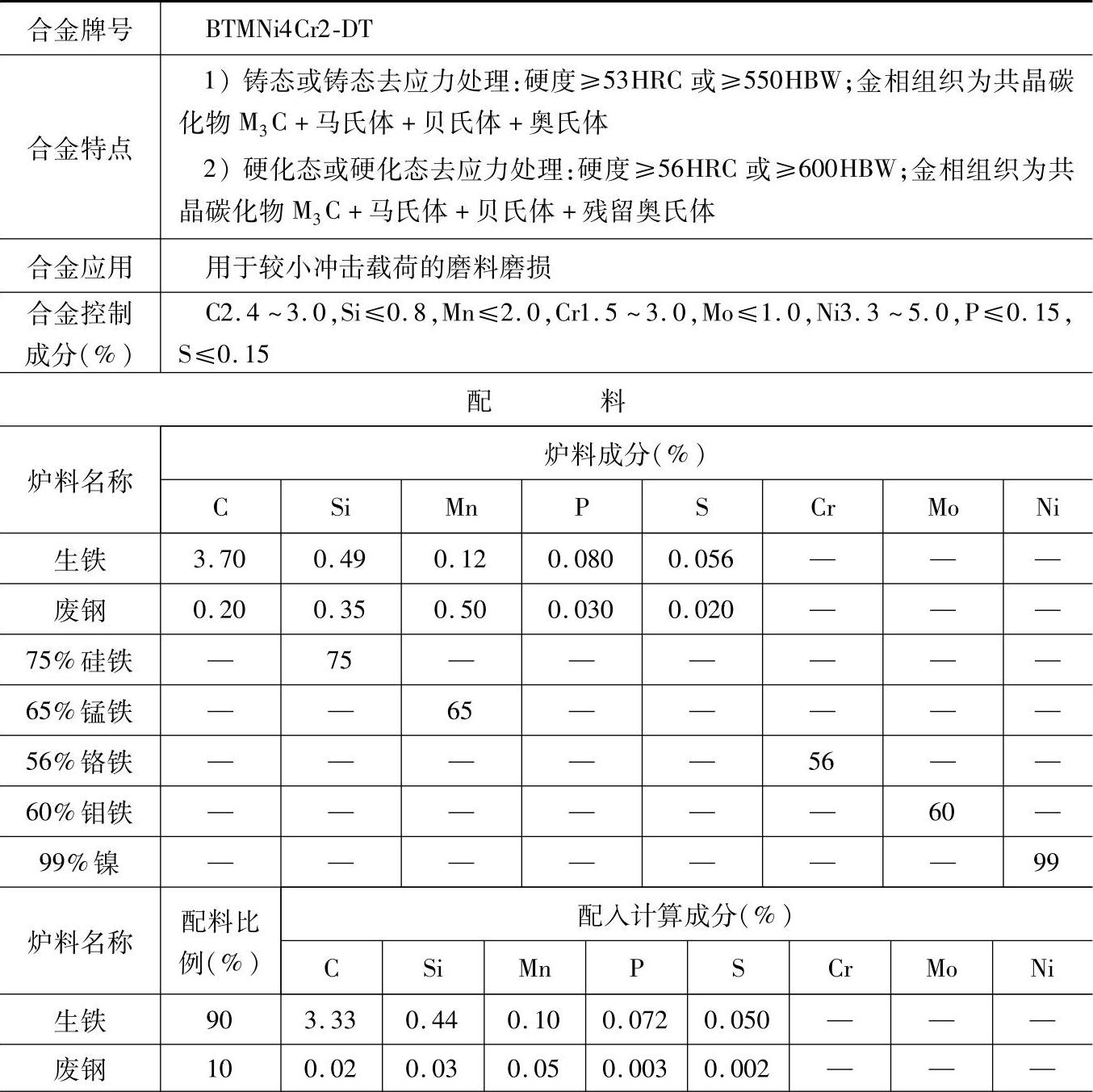

表1.6-2 BTMNi4Cr2-DT的抗磨白口铸铁配料

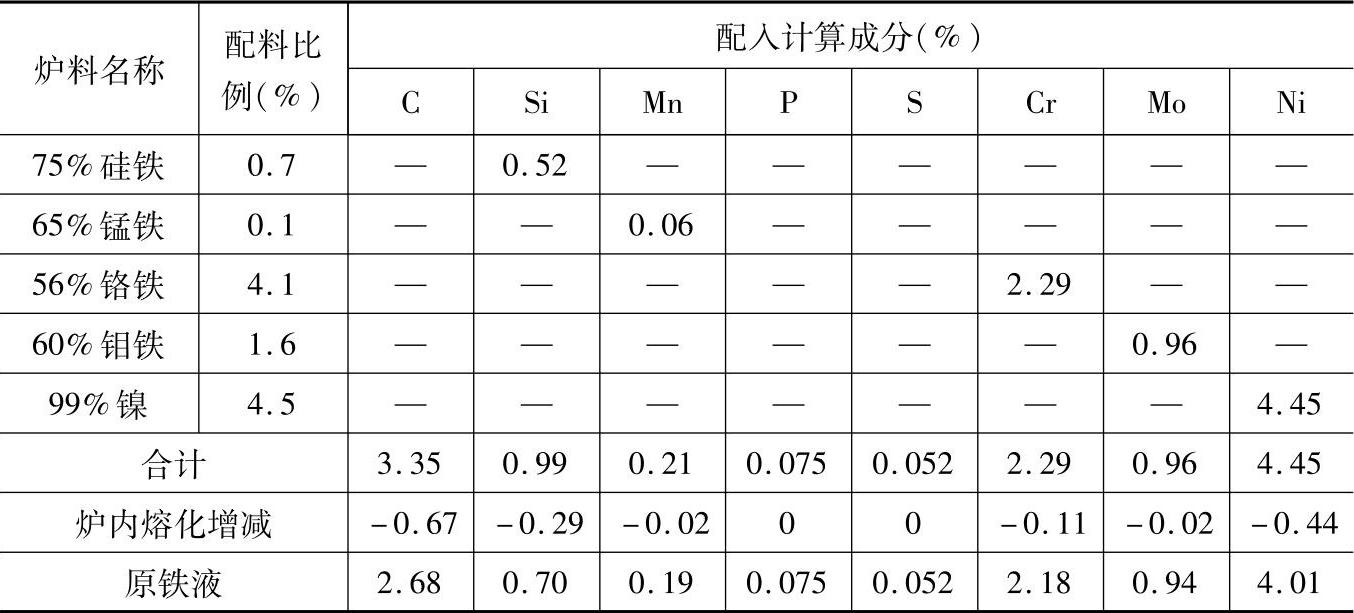

（续）
注：1.采用熔炼炉类型：中频感应电炉（碱性炉衬），炉内碳烧损20%、硅烧损30%、锰烧损10%、铬烧损5%、钼烧损3%、镍烧损10%、磷和硫不变。
2.需经热处理：
1）去应力退火处理，在250～300°C保温4～16h，出炉空冷或炉冷；
2）硬化处理，在430～470°C保温4～6h，出炉空冷或炉冷。
3.各成分含量和配料比例皆指质量分数。
