配料实例653

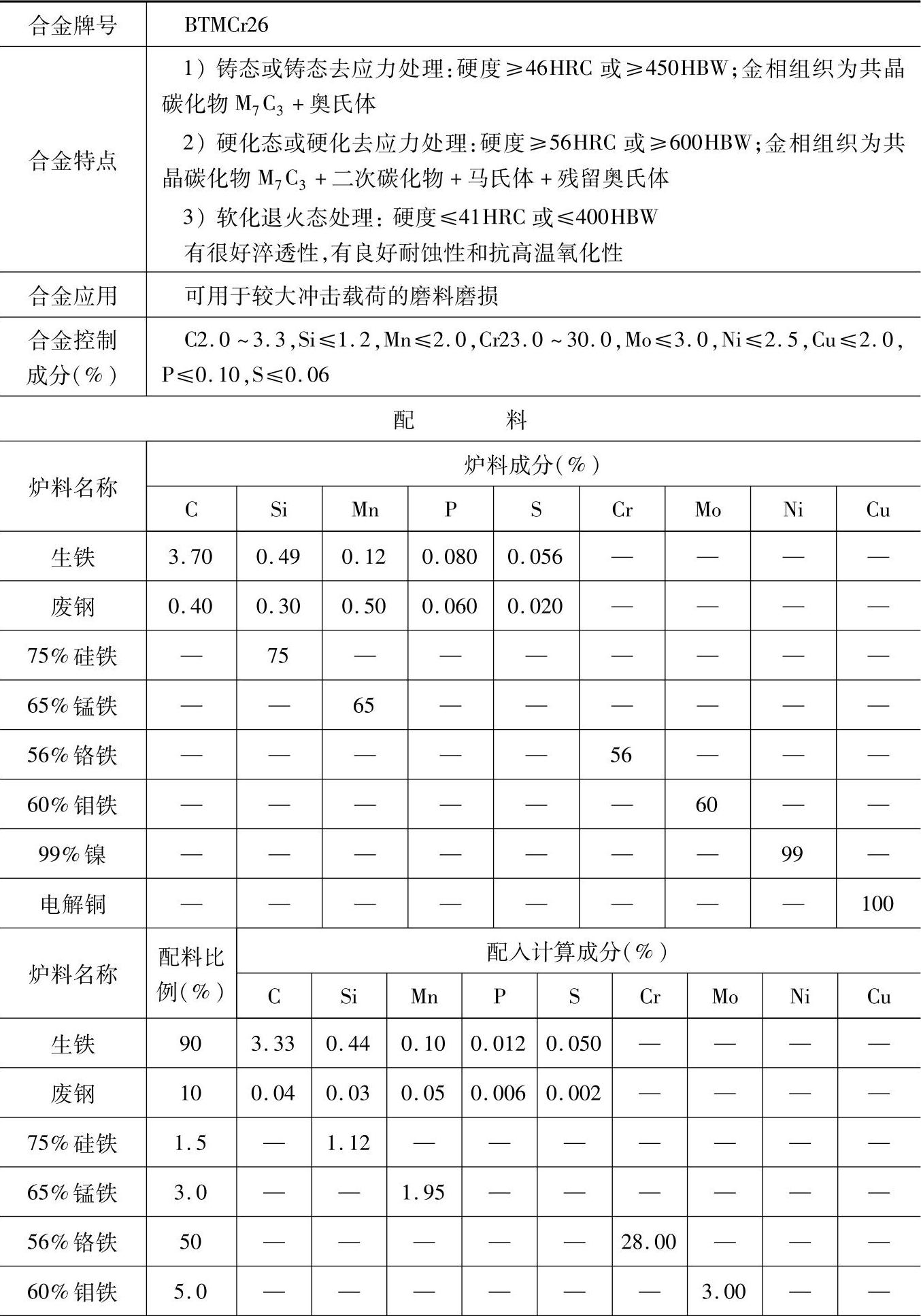

表1.6-5 BTMCr26的抗磨白口铸铁配料

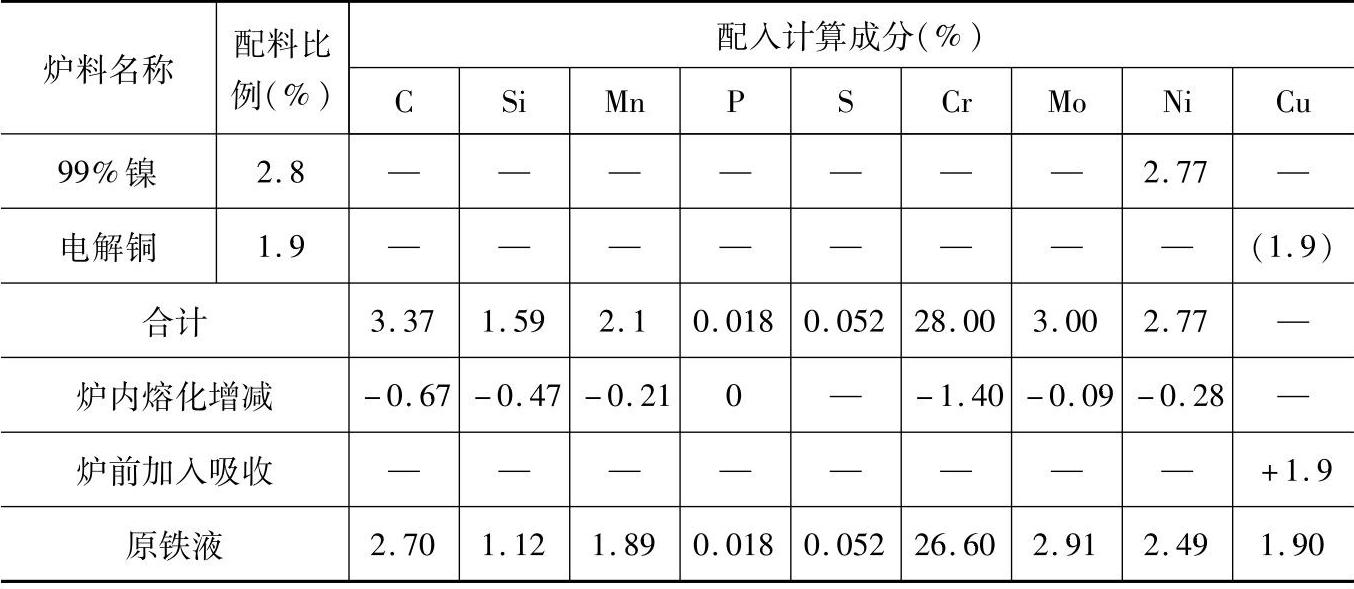

（续）

注：1.采用熔炼炉类型：中频感应电炉（碱性炉衬），炉内碳烧损20%、硅烧损30%、锰烧损10%、铬烧损5%、钼烧损3%、镍烧损10%、磷和硫不变。

2.炉前加铜屑于包内，铜屑预热，加入量为1.9%（质量分数），吸收率为95%。

3.需经热处理：

1）去应力处理，在200～300°C保温2～8h，出炉空冷或炉冷；

2）硬化处理，在960～1060°C保温2～6h，出炉空冷；

3）软化退火处理，960～1000°C保温1～8h，缓冷至700～750°C保温4～10h，缓冷至600°C以下出炉空冷或炉冷。

4.各成分含量和配料比例皆指质量分数。
