配料实例652

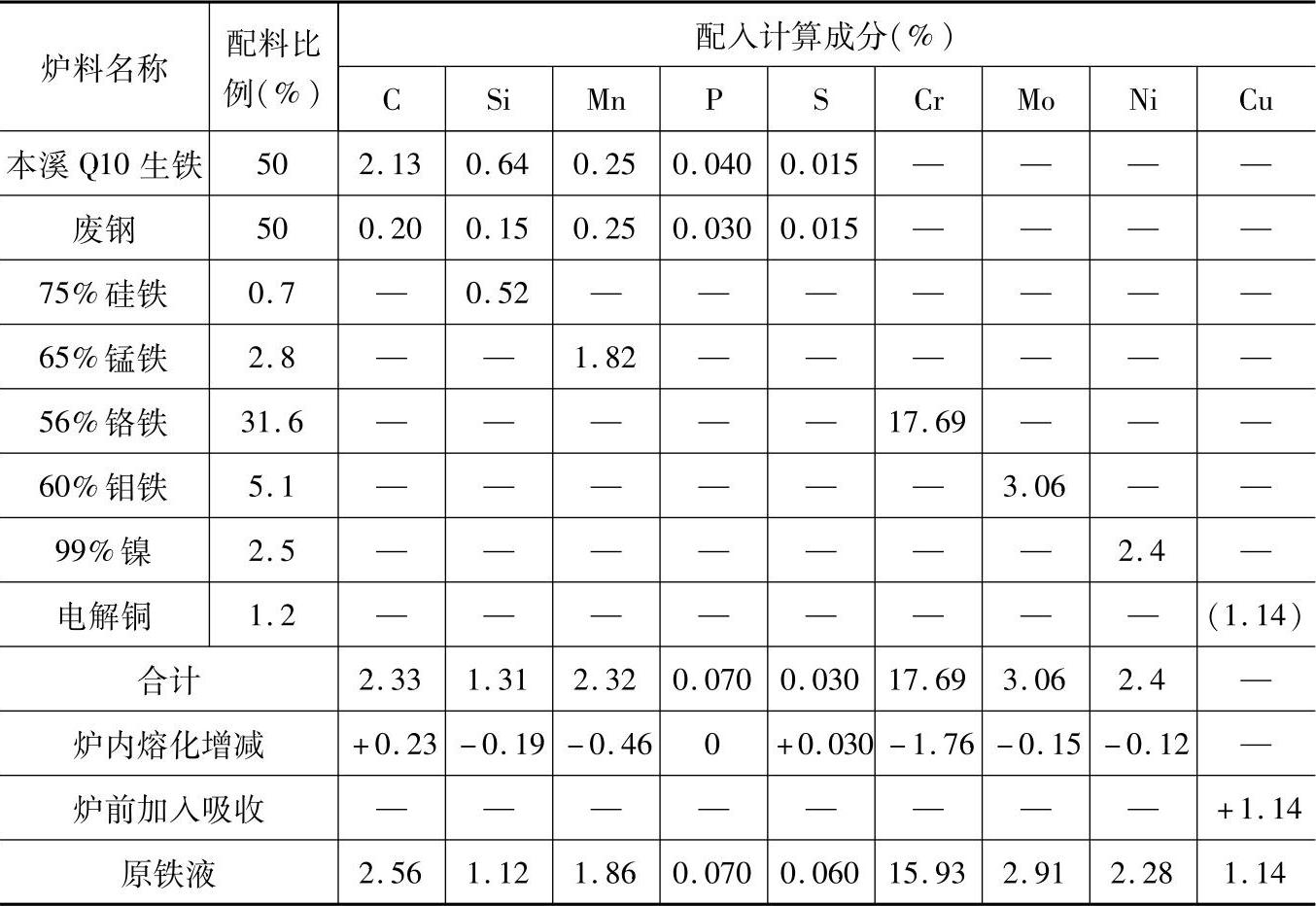

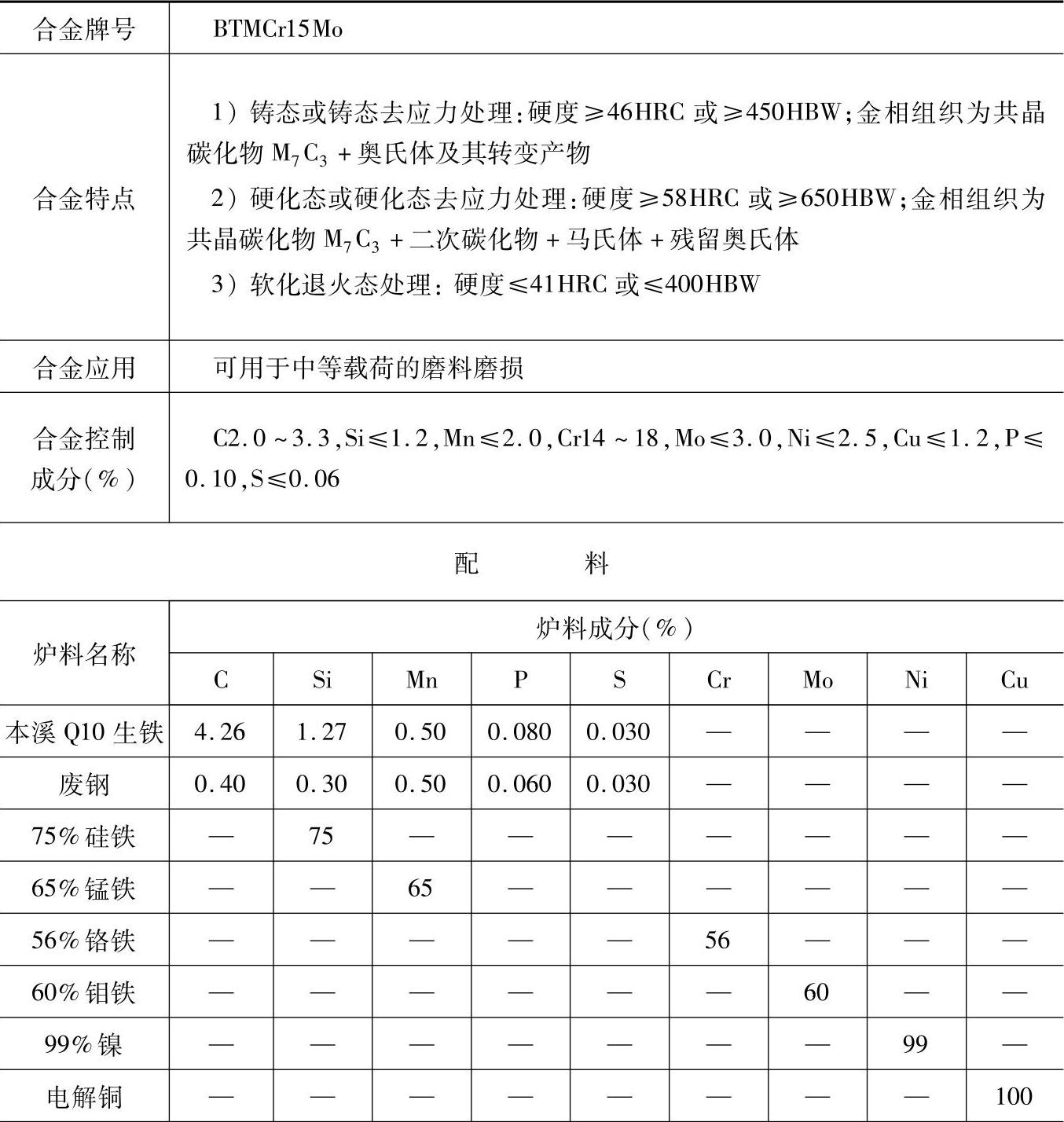

表1.6-4 BTMCr15Mo的抗磨白口铸铁配料

（续）

注：1.采用熔炼炉类型：倒置两排大间距曲线炉膛冷风冲天炉，熔化率为2t/h，炉内碳增加10%，硅烧损15%，锰烧损20%，硫增加100%，磷不变，铬烧损10%，镍烧损5%，钼烧损5%。

2.炉前加铜屑于包内，铜屑预热，加入量为1.2%（质量分数），吸收率为95%。

3.需经热处理：

1）去应力退火处理，在200～300°C保温2～8h，出炉空冷或炉冷；

2）硬化处理，在920～1000°C保温2～6h，出炉空冷；

3）软化退火处理，在920～960°C保温1～8h，缓冷至700～750°C保温4～8h，缓冷至600°C以下出炉空冷或炉冷。

4.各成分含量和配料比例皆指质量分数。
