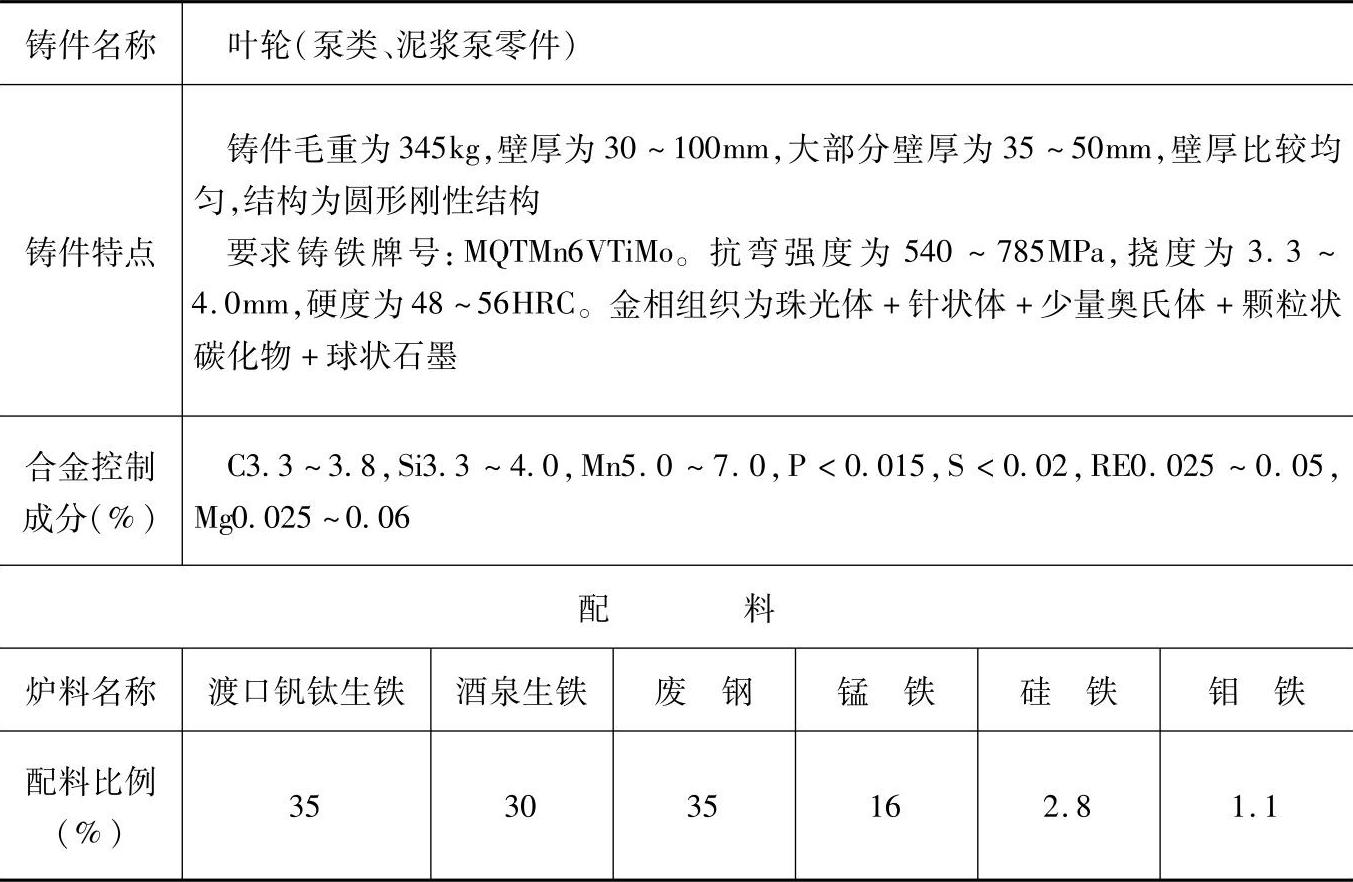

表1.6-12 MQTMn6VTiMo的中锰抗磨球墨铸铁配料
注：1.采用熔炼炉类型：炉胆热风、多排小风口、曲线炉膛冲天炉，熔化率为5t/h，炉内增碳15%、硅烧损20%、锰烧损25%、硫增加60%、磷不变。
2.配料时重点把握硅锰比。
3.炉前球化孕育处理时，用稀土镁合金和硅铁各为1.2%（质量分数）。
4.炉前控制时要注意三角试片的断口颜色、组织及白口宽度。
5.各成分含量和配料比例皆指质量分数。
