配料实例661

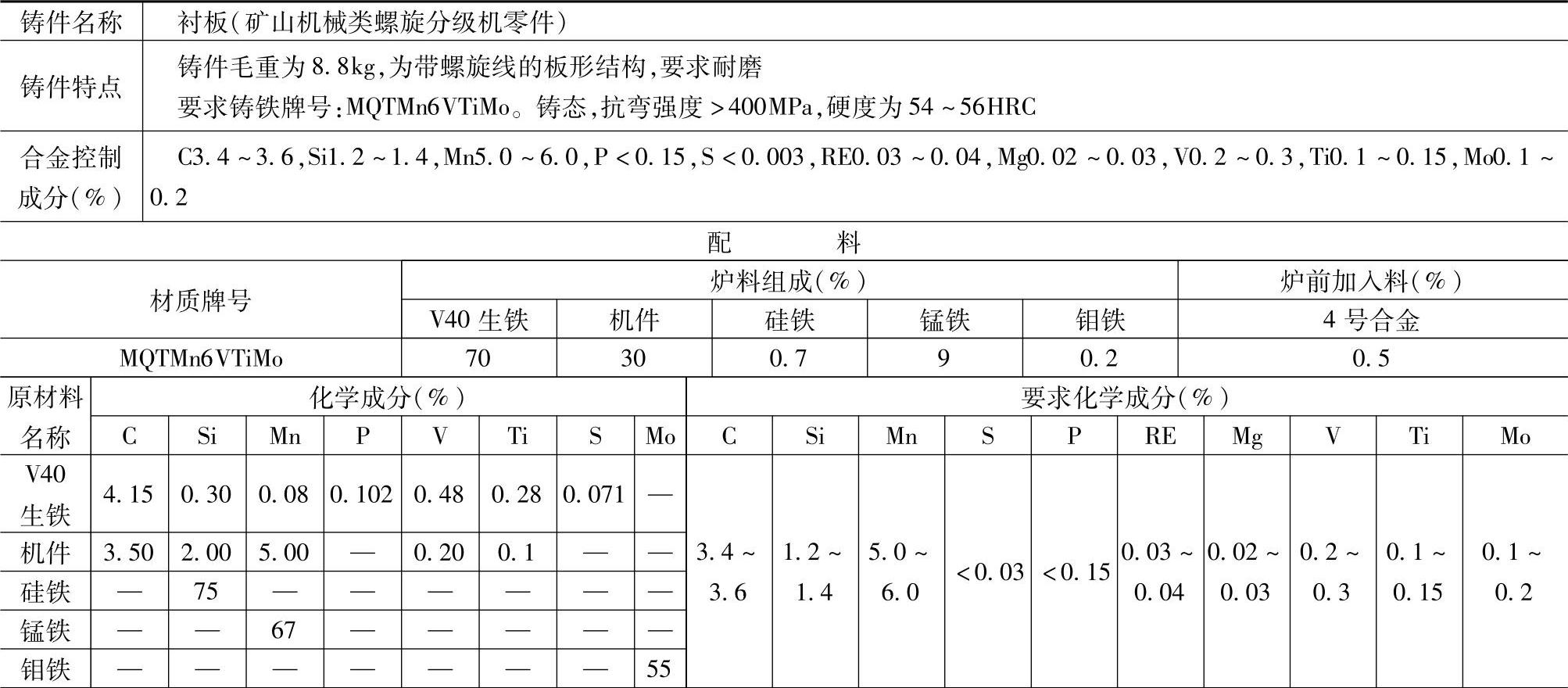

表1.6-13 MQTMn6VTiMo的中锰抗磨球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口，二次风，冷风曲线炉膛冲天炉，熔化率为4～5t/h，炉内硅烧损15%、锰烧损24%。

2.实际使用V40或V50，生铁时铁液中VTi含量均满足设计成分的要求，不需补加V和Ti铁。

3.炉前，进行球化孕育处理。

4.检测结果：

化学成分（%）：C3.77，Si1.46，Mn5.53，P0.073，S0.016，V0.196，Ti0.152，Mo0.11，RE0.047，Mg0.034；

力学性能：硬度为56HRC；

金相组织：基体组织为莱氏体、渗碳体、珠光体、托氏体、少量下贝氏体。

5.各成分含量和配料比皆指质量分数。
