配料实例663

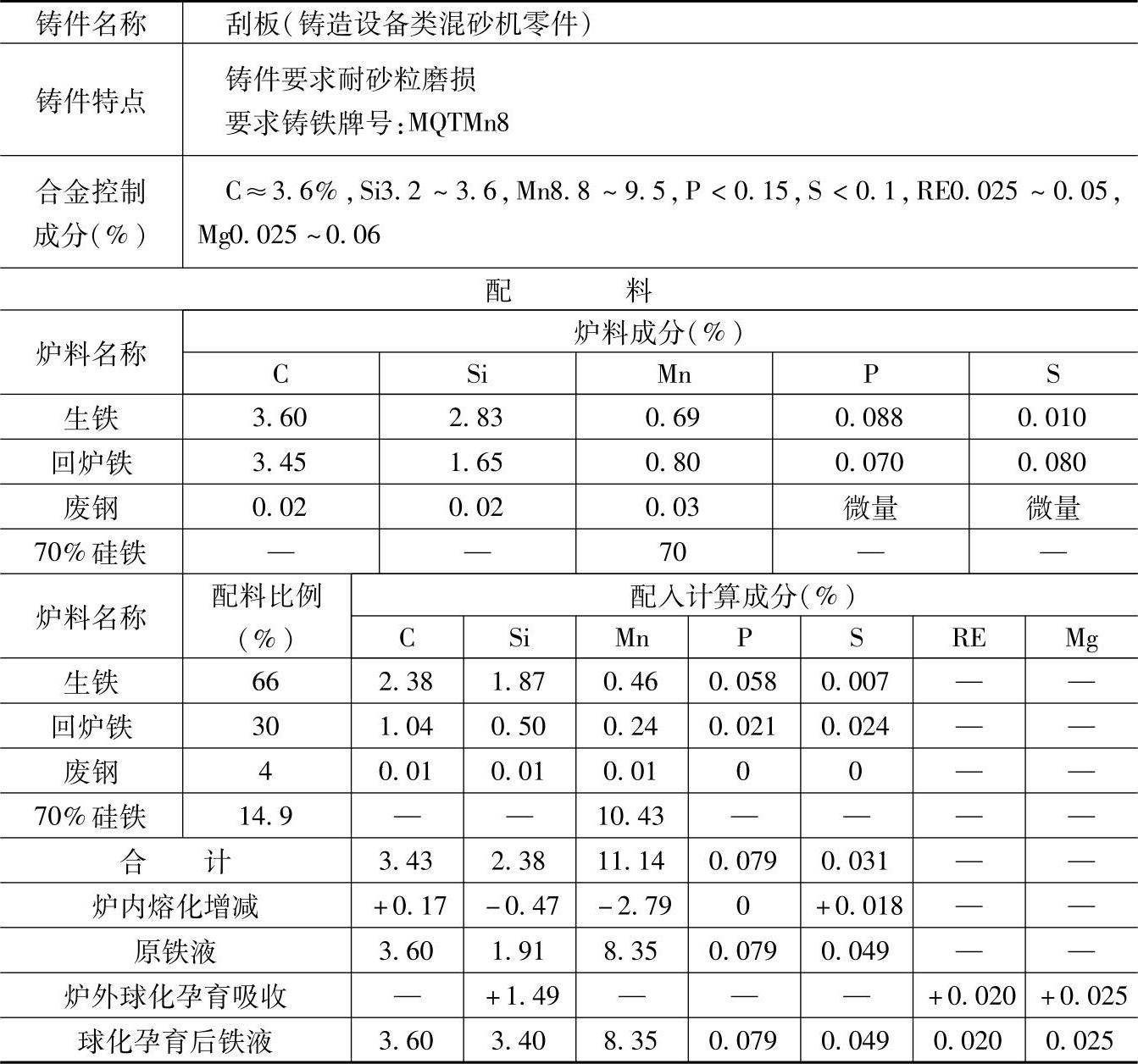

表1.6-15 MQTMn8的中锰抗磨球墨铸铁配料

注：1.采用冲天炉熔炼，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加60%。

2.铁液出炉温度>1380°C，孕育剂（Si75）加入量为1.7%～2.2%（质量分数），球化剂（稀土-镁合金Mg7.5%～9%）加入量为0.5%～0.65%（质量分数）。

3.质量检查，采用三角试样或圆形试棒观察其断口情况：

1）断口凹凸不平且细而致密，呈银灰色，球化好，质量合格；

2）断口平整，呈银白色，虽然球化良好，但基体组织中硅化物较多，因而脆性大，质量不合格；

3）断口较平且粗糙，呈灰黑色，球化不良，质量不合格。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求中锰抗磨球墨铸铁MQTMn8的农机耙片、犁铧等铸件。
