配料实例662

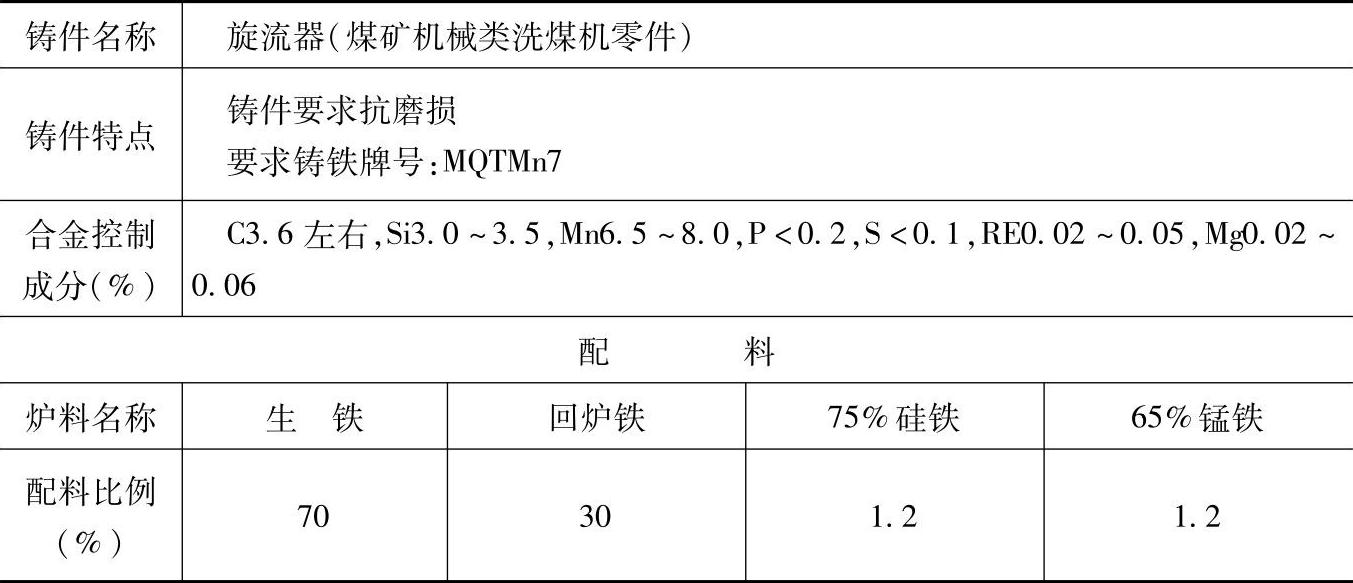

表1.6-14 MQTMn7的中锰抗磨球墨铸铁配料

注：1.采用冲天炉熔炼。

2.铁液出炉温度>1370°C。孕育剂（Si75）加入量为0.4%～0.8%（质量分数），球化剂（稀土-镁合金Mg7.5%～9%）加入量为0.5%～0.7%（质量分数）。

3.质量检查，采用三角试样或圆形试棒观察其断口情况：

1）断口凹凸不平，呈银灰色，球化好，韧性较高，质量合格。

2）断口组织致密，呈银灰色，球化良好，硬度高，脆性大。

3）断口组织呈辐射状结晶，呈亮白色，虽然球化良好，硬度高，但脆性大，使用中易碎裂，质量不合格。

4）断口组织粗大，呈灰黑色，球化不良，强度和硬度低，质量不合格。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求中锰抗磨球墨铸铁MQTMn7的粉碎机锤头等铸件。
