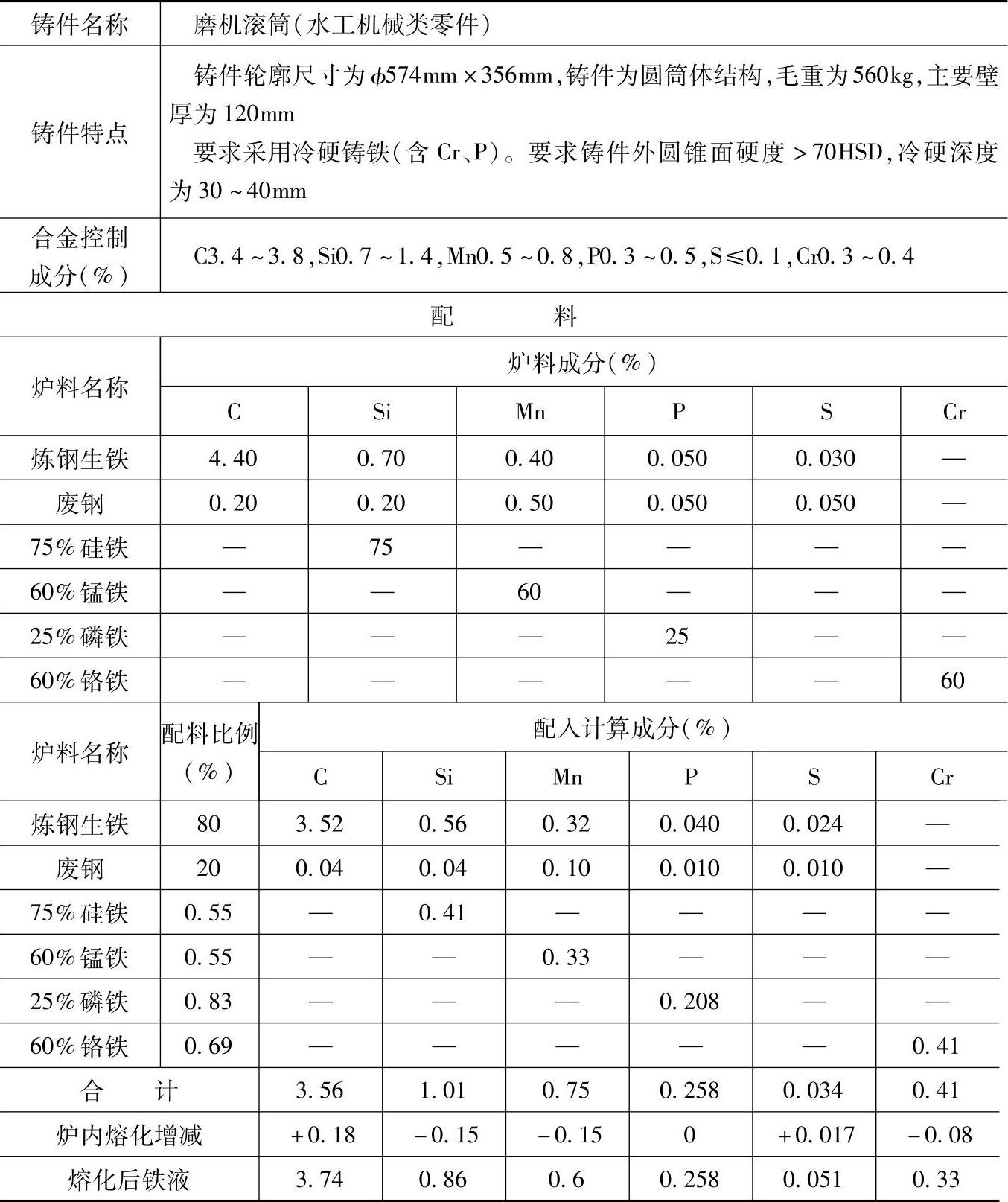

表1.6-21 含Cr、P的冷硬铸铁配料
注：1.采用熔炼炉类型：三排小风口热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加50%、铬烧损20%、磷不变。
2.炉前，用30mm/40mm×150mm×150mm的楔形试块检验白口宽度。
3.检测结果：
化学成分（%）：C3.65，Si0.70，Mn0.61，P0.21，S0.074，Cr0.30；
力学性能：硬度为65HS。
4.各成分含量和配料比例皆指质量分数。
