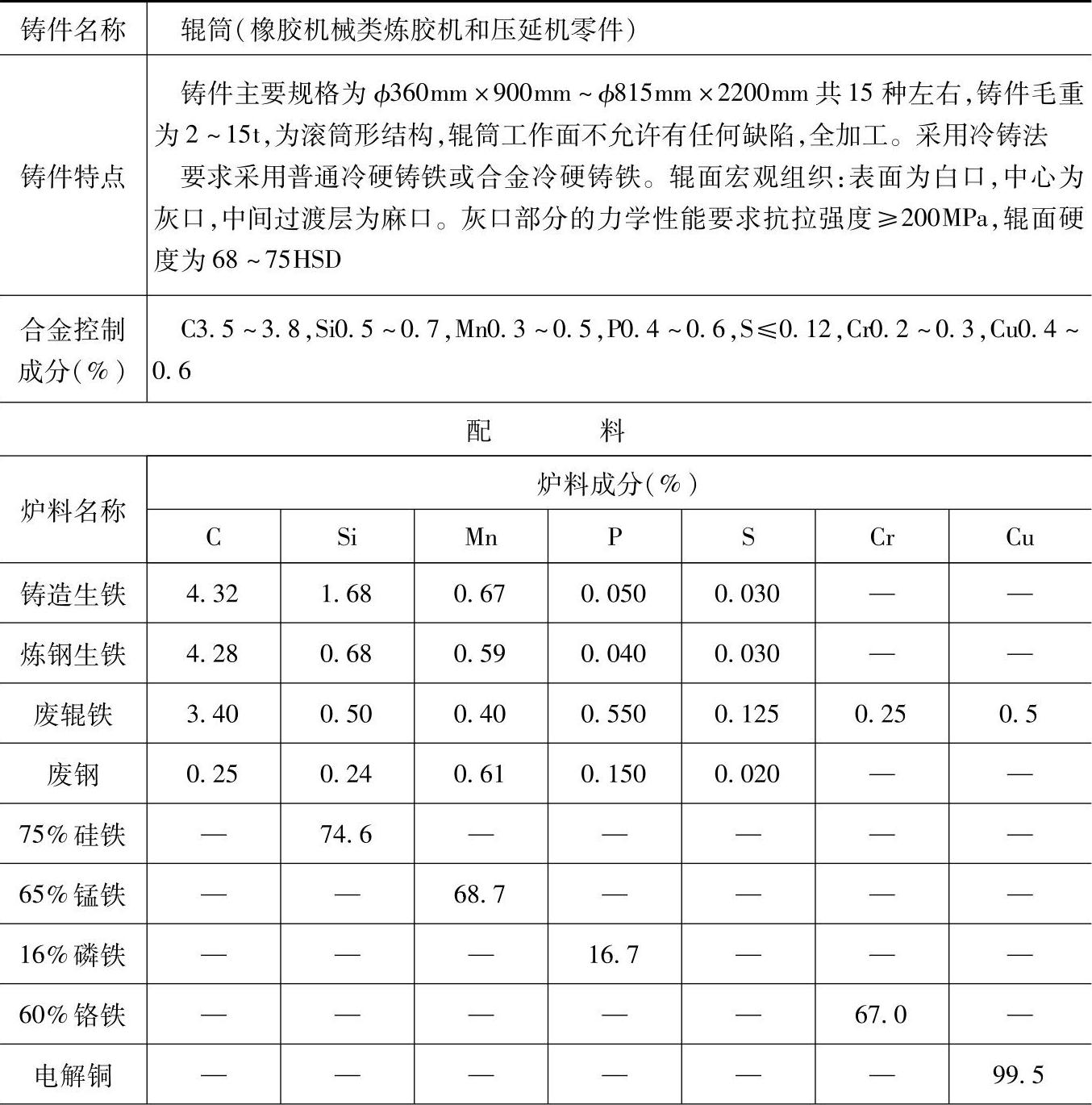

表1.6-22 含Cr、P、Cu的冷硬铸铁配料

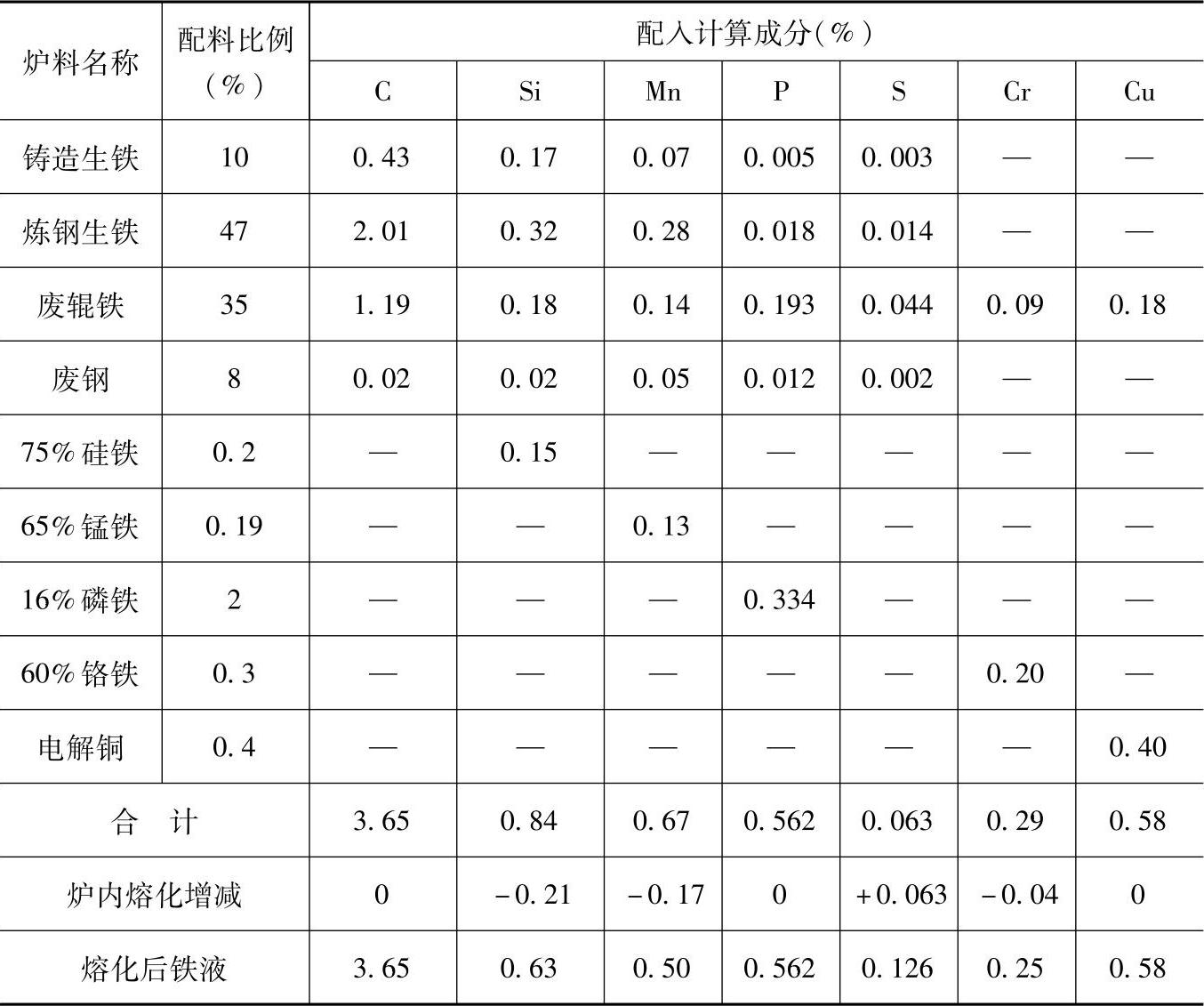

（续）
注：1.采用熔炼炉类型：中央和侧吹结合送风冲天炉，熔化率为7t/h，炉内硅烧损25%、锰烧损25%、硫增加100%、铬烧损15%、磷不变。
2.小辊的C、Si值取上限，其余值取中值。
3.炉前，浇注130mm×35mm×140mm干型试片检测白口宽度，并用75%硅铁或碲调整铁液，每个辊浇2～3块试片，白口宽度控制为3～24mm。
4.各成分含量和配料比例皆指质量分数。
