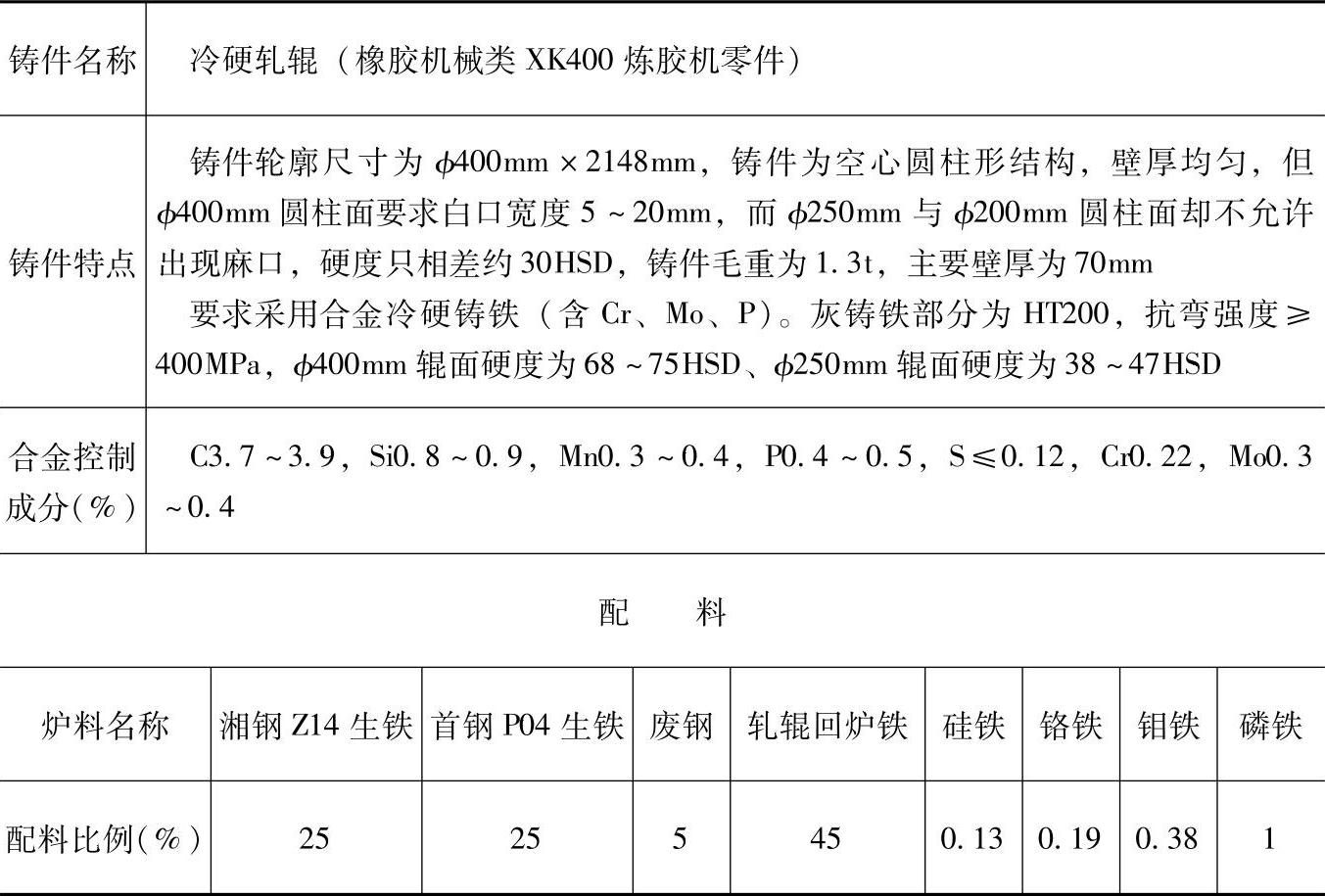

表1.6-24 含Cr、Mo、P的冷硬铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为5t/h，炉内硅烧损约为20%、锰烧损约为20%。
2.炉前，如白口宽度不符，可用75%硅铁或碲调整。
3.检测化学成分（%）：C3.82，Si0.85，Mn0.43，P0.42，S0.06，Cr0.22，Mo0.35。
4.本配料还适用于炼胶机中要求合金冷硬铸铁（Cr、Mo、P）的所有空心冷硬铸铁轧辊。
5.各成分含量和配料比例皆指质量分数。
