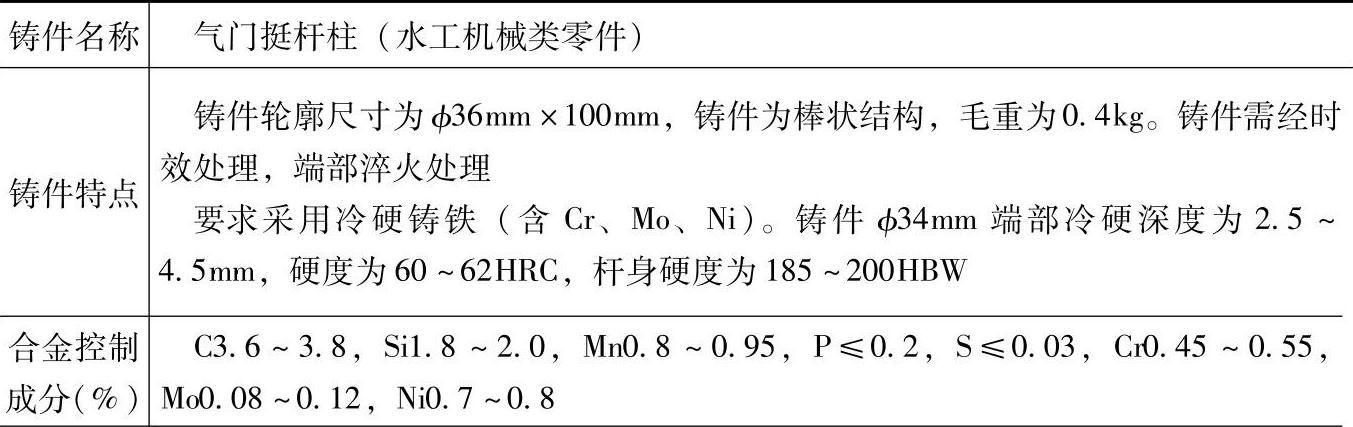

表1.6-26 含Cr、Mo、Ni的冷硬铸铁配料
（续）
注：1.采用熔炼炉类型：中频感应电炉（碱性炉衬），炉内碳烧损5%、硅烧损5%、锰烧损15%、镍烧损10%，其他元素无变化。
2.检测结果：
化学成分（%）：C3.62，Si1.75，Mn0.93，Cr0.42，Mo0.17，Ni0.73；
金相组织：基体为渗碳体+珠光体+莱氏体；
力学性能：硬度为62～67HRC。
3.各成分含量和配料比例皆指质量分数。
