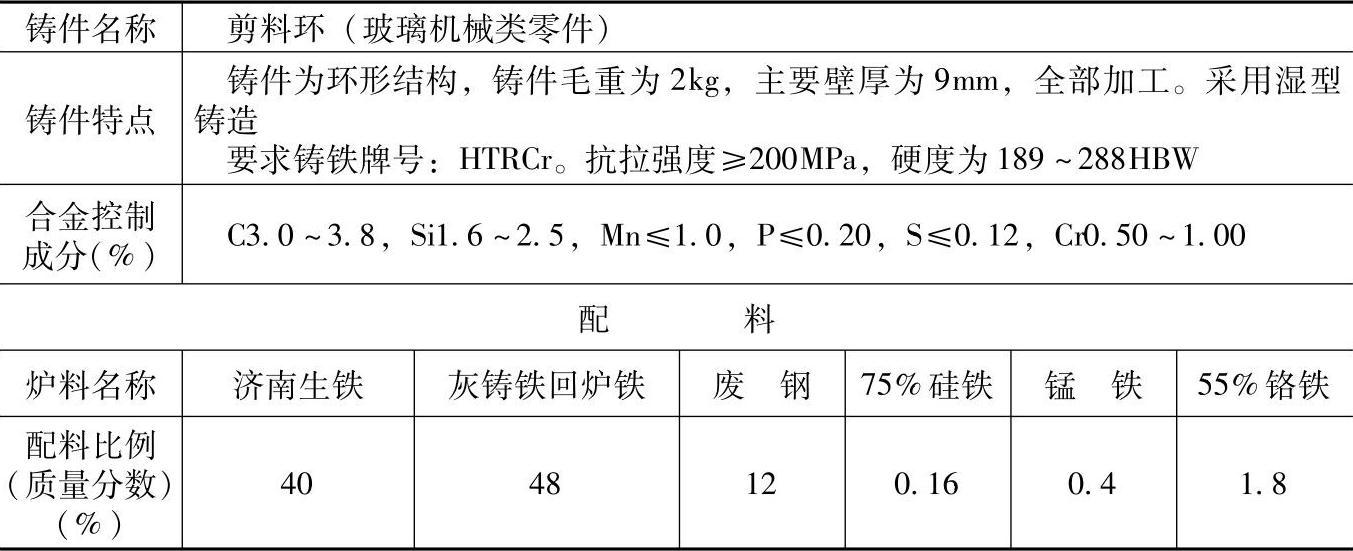

表1.7-1 HTRCr的耐热铸铁配料
注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，炉内硅烧损20%、锰烧损20%～25%。
2.铬铁由出铁槽加入，粒度为3～6mm，预热，铬铁含Cr量为55%，加入量为1.8%（质量分数）。
3.各成分含量和配料比例皆指质量分数。
