配料实例676

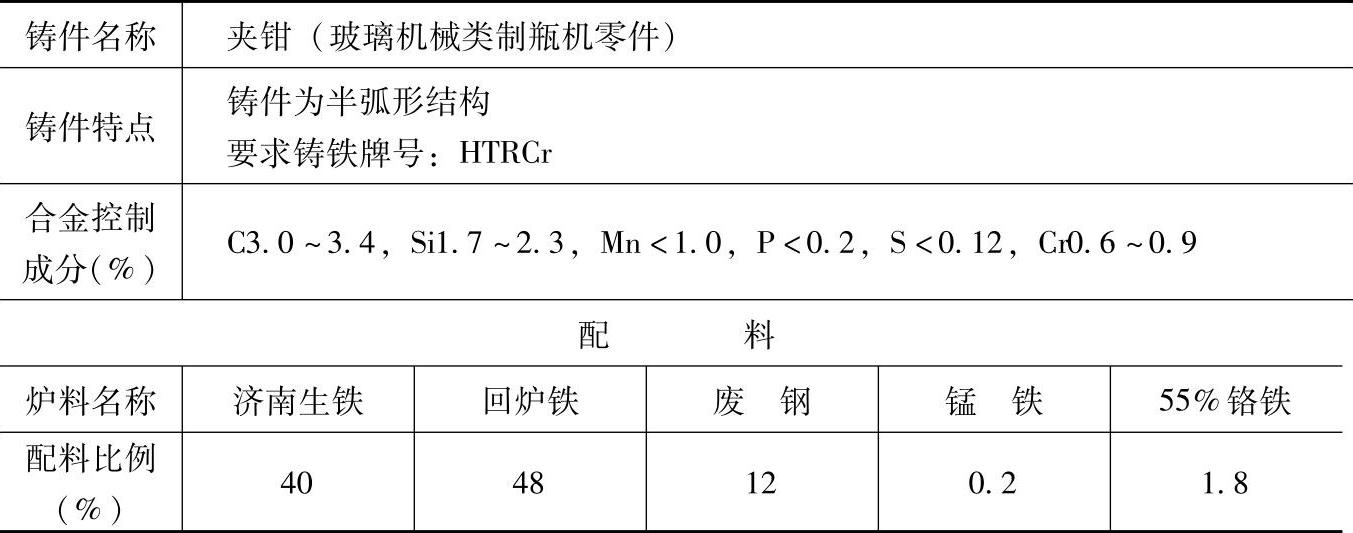

表1.7-2 HTRCr的耐热铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛炉胆热风冲天炉，炉内硅烧损20%、锰烧损20%～25%。

2.炉前由出铁槽加入铬铁，铬铁含Cr量为55%，粒度为3～6mm，预热，加入量为1.8%（质量分数）。为消除Cr的反石墨化作用，在出铁槽中加入粒度为5～10mm的75%硅铁，加入量为0.3%～0.5%（质量分数），以孕育调软铁液。由于炉前加入铬，硅总量达2.0%以上，因此出铁温度应高于1400℃，铬硅加入后用铁棒搅匀使之完全熔化，扒渣，浇注。炉前采用三角试片检验，控制铁液成分。

3.检测结果：

化学成分（%）：C3.13，Si2.17，Mn0.78，P0.087，S0.079，Cr0.82；

力学性能：抗拉强度为238MPa，硬度为247HBW。

4.各成分含量和配料比例皆指质量分数。
