配料实例678

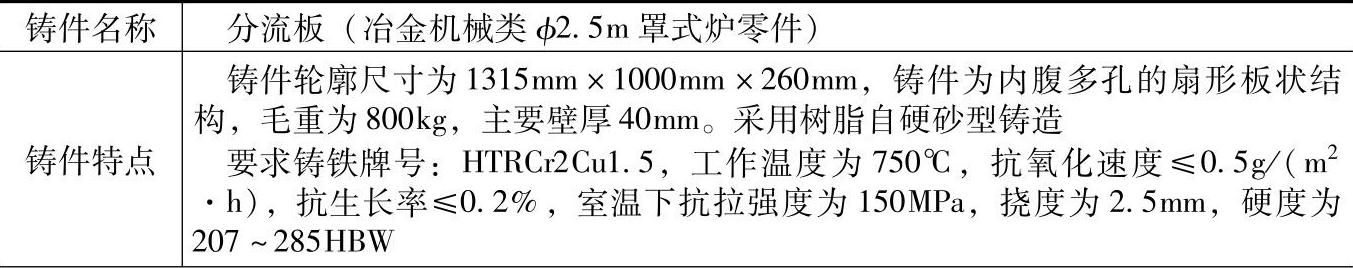

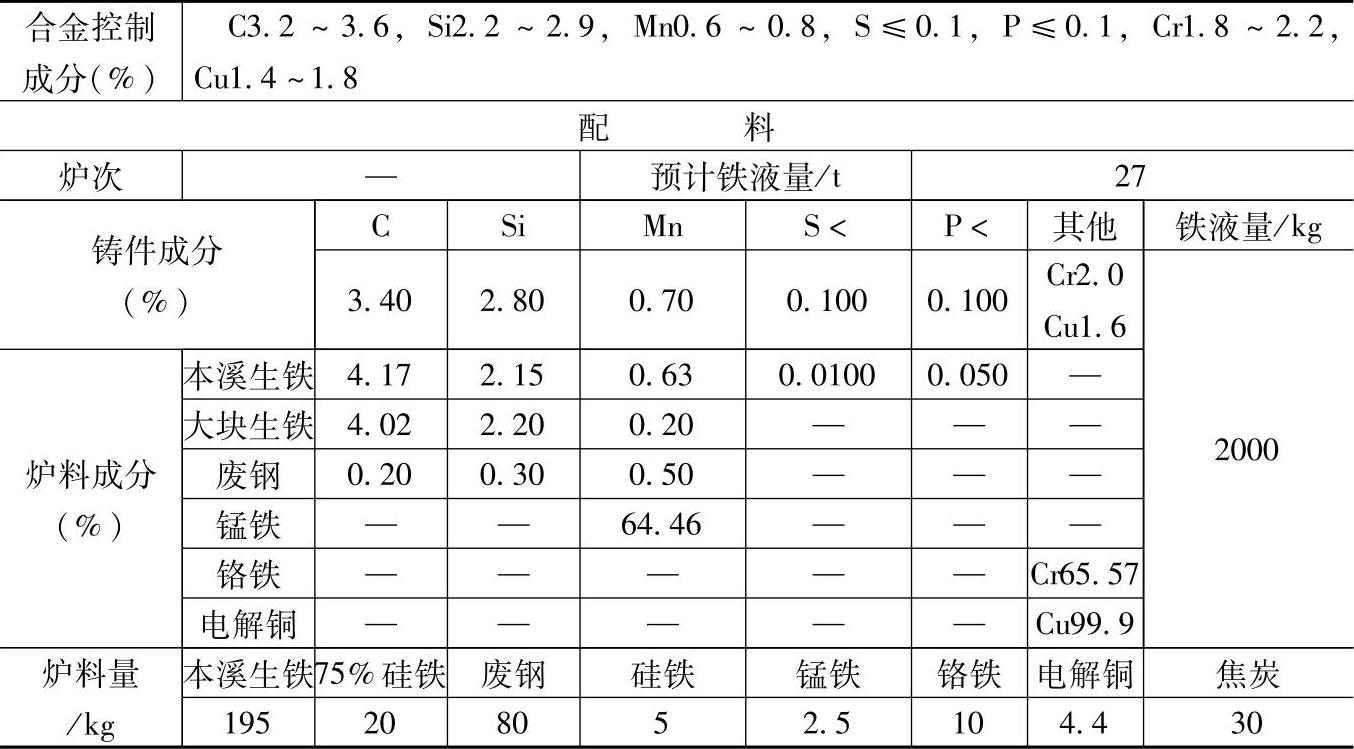

表1.7-4 HTRCr2Cu1.5的耐热铸铁配料
（续）
注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，熔化率为3t/h。
2.底焦高度为1.2～1.3m，耐热铁料上完后加隔焦70kg。
3.检测结果：见表1.7-5炉前化验报告表及表1.7-6耐热性能分析报告。力学性能试验结果：抗拉强度为270.5MPa，抗弯强度为447.9MPa，挠度为2.6mm（支点距离300mm），硬度为230～238HBW。
4.各成分含量和炉料配比皆指质量分数。

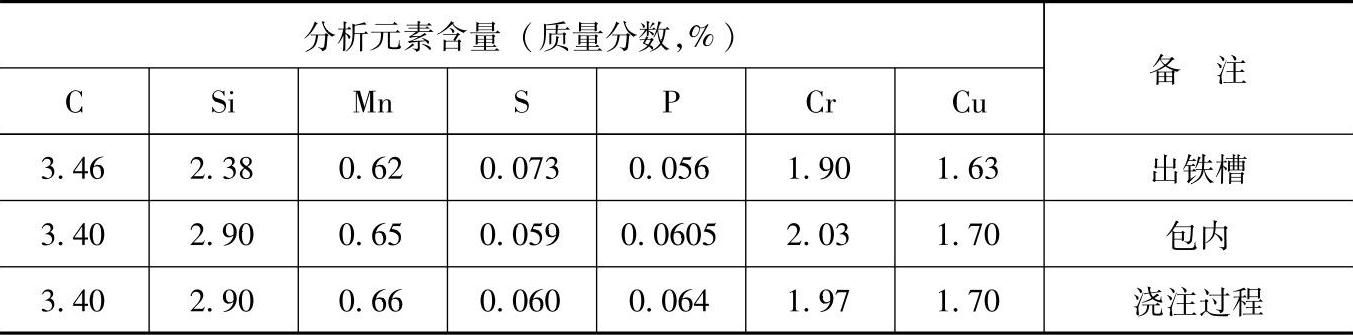

表1.7-5 例678炉前化验报告表

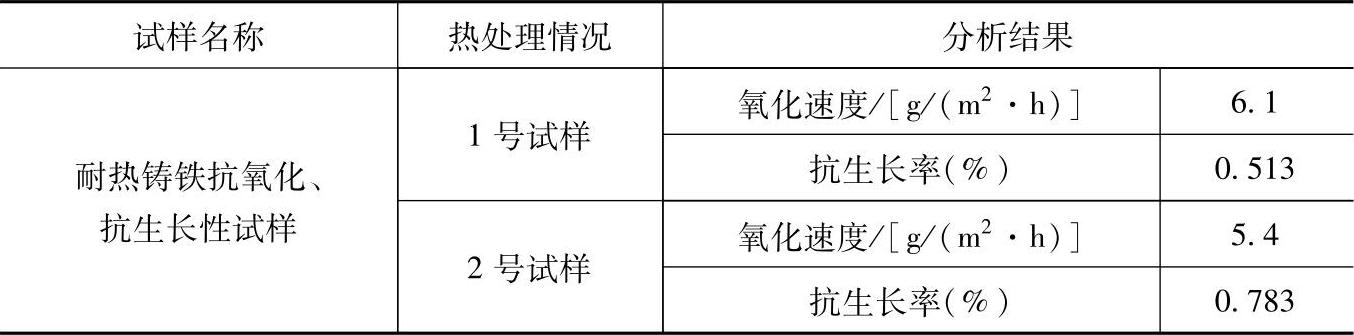

表1.7-6 例678耐热性能分析报告
注：铸件工作温度低于750℃，试验温度为850℃，持续时间为150h。
