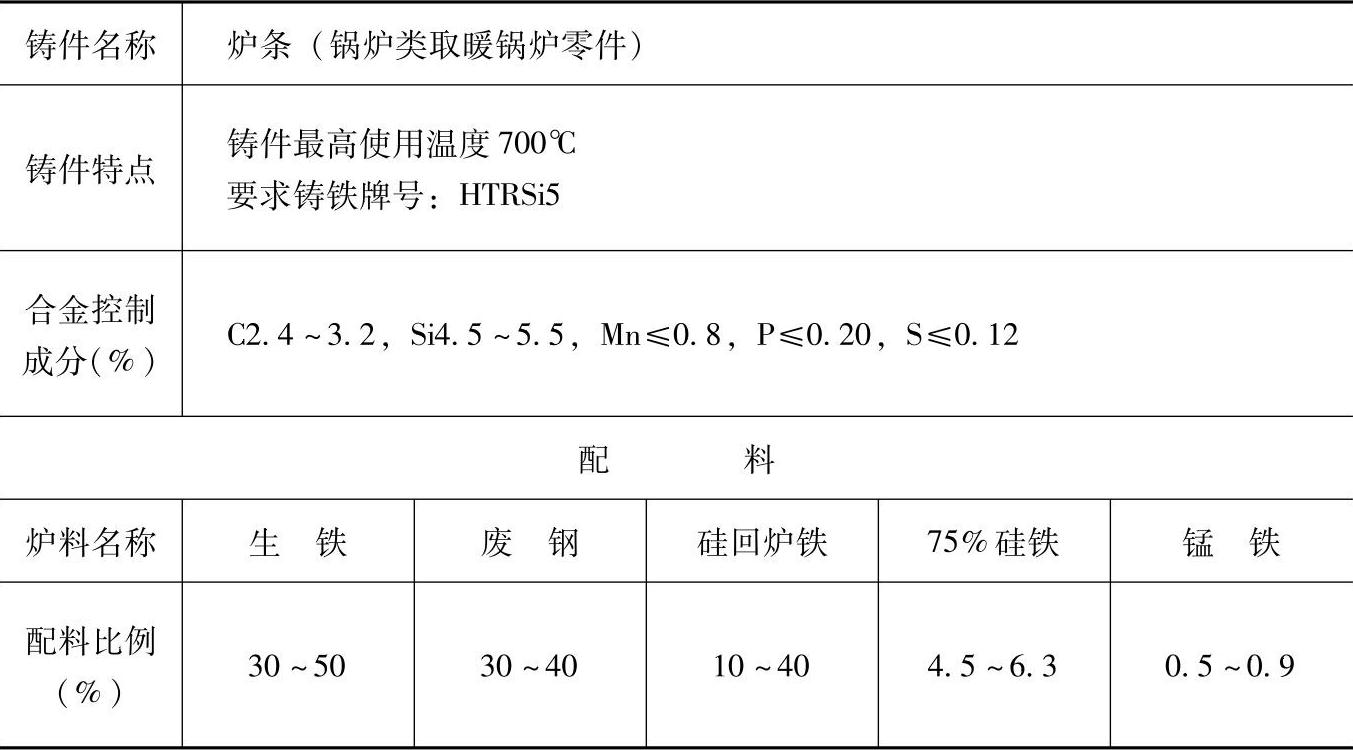

表1.7-7 HTRSi5的耐热铸铁配料
注：1.采用冲天炉熔炼。
2.熔制含硅耐热铸铁时，最好配入大量的废钢，这对稳定硅含量和防止石墨偏析有利。
3.炉前加入1号稀土0.5%（质量分数），对于改善铸铁的脆性效果显著。
4.炉前质量控制试样：
圆棒试样：浇注后先收缩，然后从中心向外凸起，凝固后保持不同程度的凸起。
三角试样：断口呈银白色，晶粒较粗大。
5.各成分含量和配料比例皆指质量分数。
