配料实例686

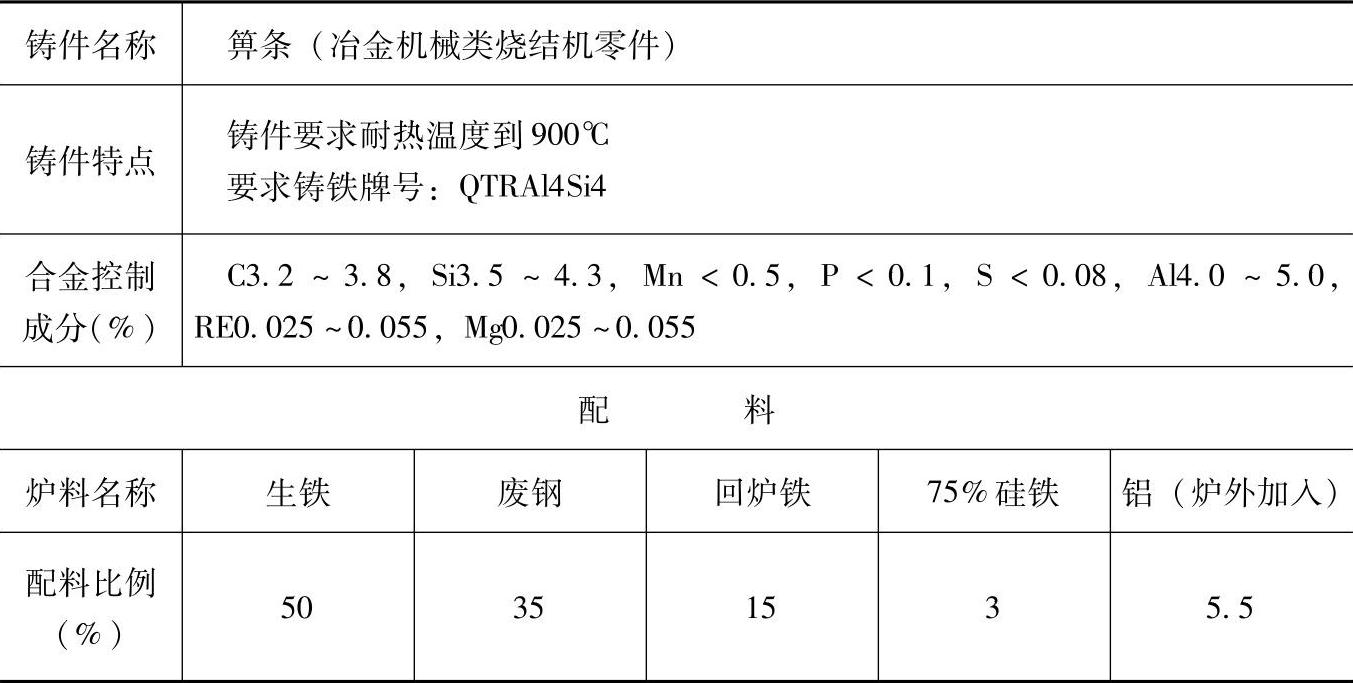

表1.7-15 QTRAl4Si4的耐热铸铁配料

注：1.熔炼方法：冲天炉熔化铁液，铁液球化处理，将铝加入铁液中，铝的加入可用液体，也可用固体，加入后铁液经充分搅拌；也可在感应电炉熔化铁液，熔化后将铝锭压入铁液中，待铁液过热至1460～1500℃时，再进行球化处理；铝的烧损为20%。

2.孕育剂加入量为0.5%（质量分数），球化剂加入量比普通球墨铸铁稍大（主要由于铝有反球化作用）。

3.球化质量控制与普通球墨铸铁相似，但断口晶粒更细，颜色更白。

4.各成分含量和配料比例皆指质量分数。
