配料实例685

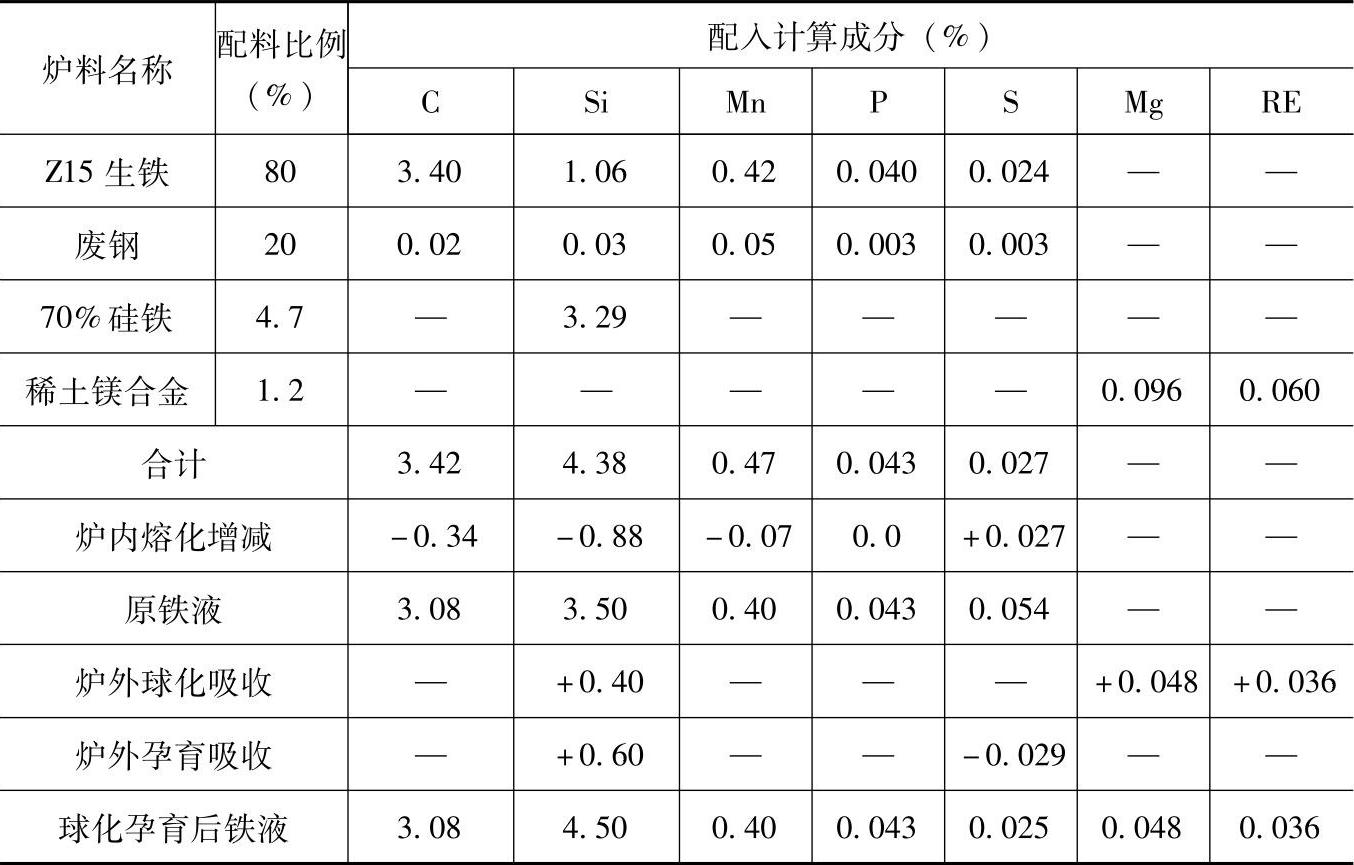

表1.7-14 QTRSi5的耐热铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，熔化率为3t/h，炉内碳烧损10%、硅烧损20%、锰烧损15%、硫增加100%、磷不变。

2.炉前，球化处理采用稀土镁合金，加入量为1.2%（质量分数），稀土吸收率为60%，镁吸收率为50%；孕育处理采用75%硅铁，加入量为0.5%（质量分数），硅吸收率为80%。

3.检测结果：

化学成分（%）：C2.54，Si4.79，Mn0.43，P0.062，S0.024，RE0.050，Mg0.044；

力学性能：抗拉强度为665MPa，断后伸长率为5.5%；

金相组织：球级别为1级，石墨尺寸为小，基体为铁素体。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于加热炉中要求耐热铸铁QTRSi5的各种中间管板铸件。
