配料实例694

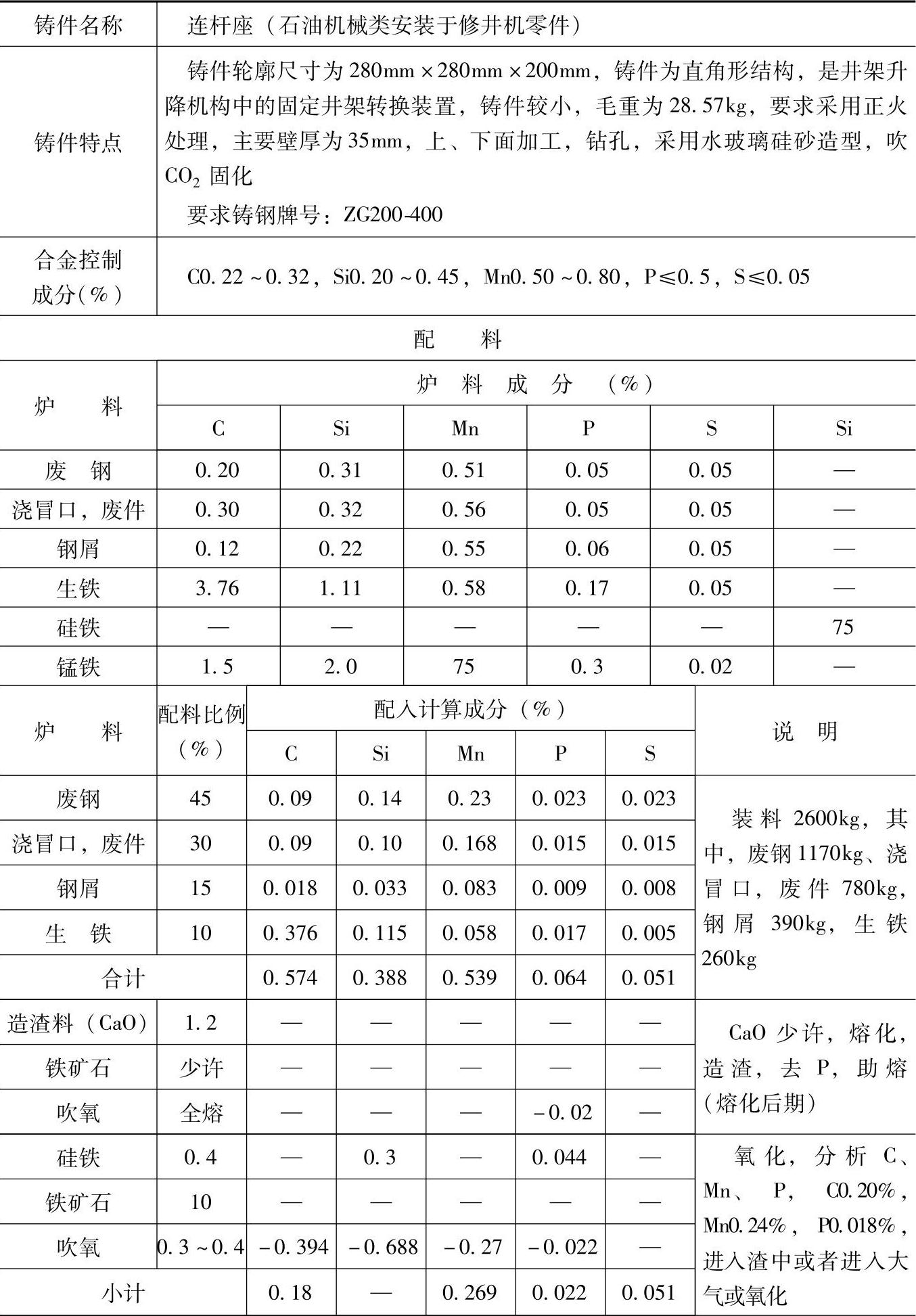

表2.1-1 ZG200-400的铸造碳钢配料

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相电弧炉熔炼。

2.炉料用通化市锅炉容器厂废钢、浇冒口、废钢件、钢屑；配碳用通化钢铁公司炼钢生铁；合金元素用通化和吉林铁合金厂的铁合金；造渣料、氧化剂、还原剂均来自于通化市厂、矿。

3.炉前：碱性炉衬、氧化法冶炼、用吹氧、矿石法、冶炼过程中即用肉眼观察炉况，又有炉前化验相配合，从而使钢液成分和温度在各个时期均达到要求，最后进行终脱氧、出钢，浇注。

4.检测结果：

力学性能：正火后，抗拉强度为465MPa，硬度为138HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械中要求铸造碳钢ZG200-400的支座、圆螺母、固定螺母、座、耳环、轴承座、球座、固定座等铸件。
