配料实例696

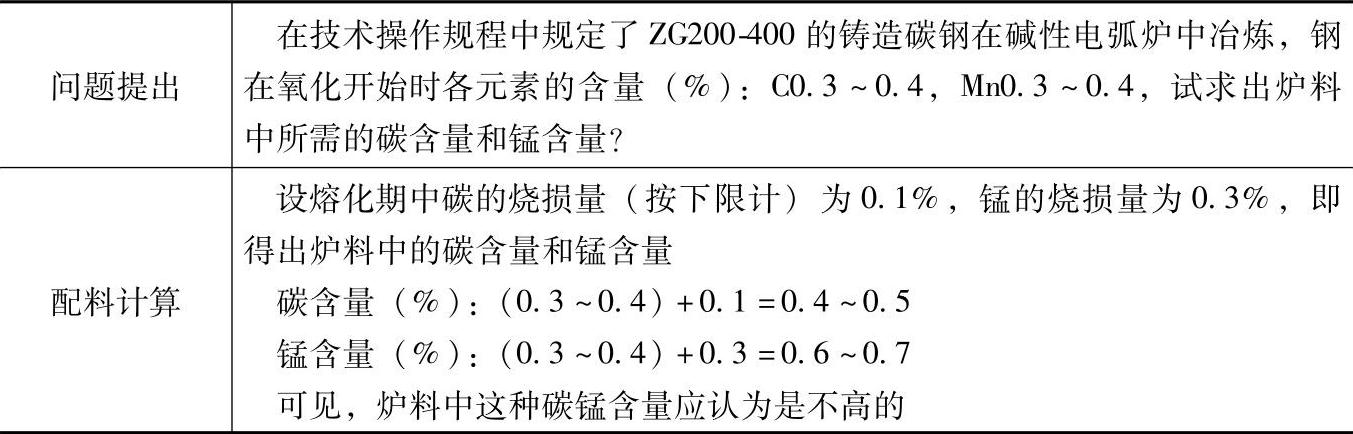

表2.1-3 ZG200-400的铸造碳钢配料

注：1.碱性炉衬电弧炉炼钢的首次装料配料，通常在用氧化法冶炼碳素钢时，要计算碳与锰的含量，并根据碳、锰的含量来规定炉料的质量成分，然后核对其他元素的含量。

在计算炉料中的碳锰含量时，有两种基本情况：

第一种情况是在技术操作规程中规定了碳锰在熔化末期的必要含量，在这种情况下，如果在炉料中不加矿石进行冶炼，可按碳的规定含量补加0.1%～0.2%㈠，按照锰的规定含量补加0.3%～0.4%，以弥补炉料熔化时的烧损；

第二种情况（较复杂）是在技术操作规程中可能规定了成品钢的最后碳含量和锰含量以及在氧化期中（用氧化法冶炼时）碳锰的烧损量。在这种情况下，碳量的计算应该是根据成品钢中的碳含量，并从此种碳含量中减去还原期内为附加物所带入的碳量（例如锰铁带入的碳）以及在这一时期内由电极和炉渣所带入的碳含量，并补加碳素在还原期和熔化期的烧损量。对于锰的计算也是这样，但其不同处是不必计算从炉渣或电极上进入钢中的锰含量，因为这种现象不会发生。假若在扒氧化渣之前（用氧化法熔炼时）锰的含量通常采用Mn0.2%，则计算炉料中锰含量的方法就比较简单了。为了能使炉料中的锰含量能达到这一数字，就应该补加在氧化期与熔化期中所烧损的锰量。

2.各成分含量和配料比例皆指质量分数。

㈠假如炉料中的碳含量不低于Mn含量的0.3%，这是很合理的；如果这一含量少于Mn含量的0.2%，那么通常所发生的不是碳的烧损，而是碳的增加。
