配料实例727

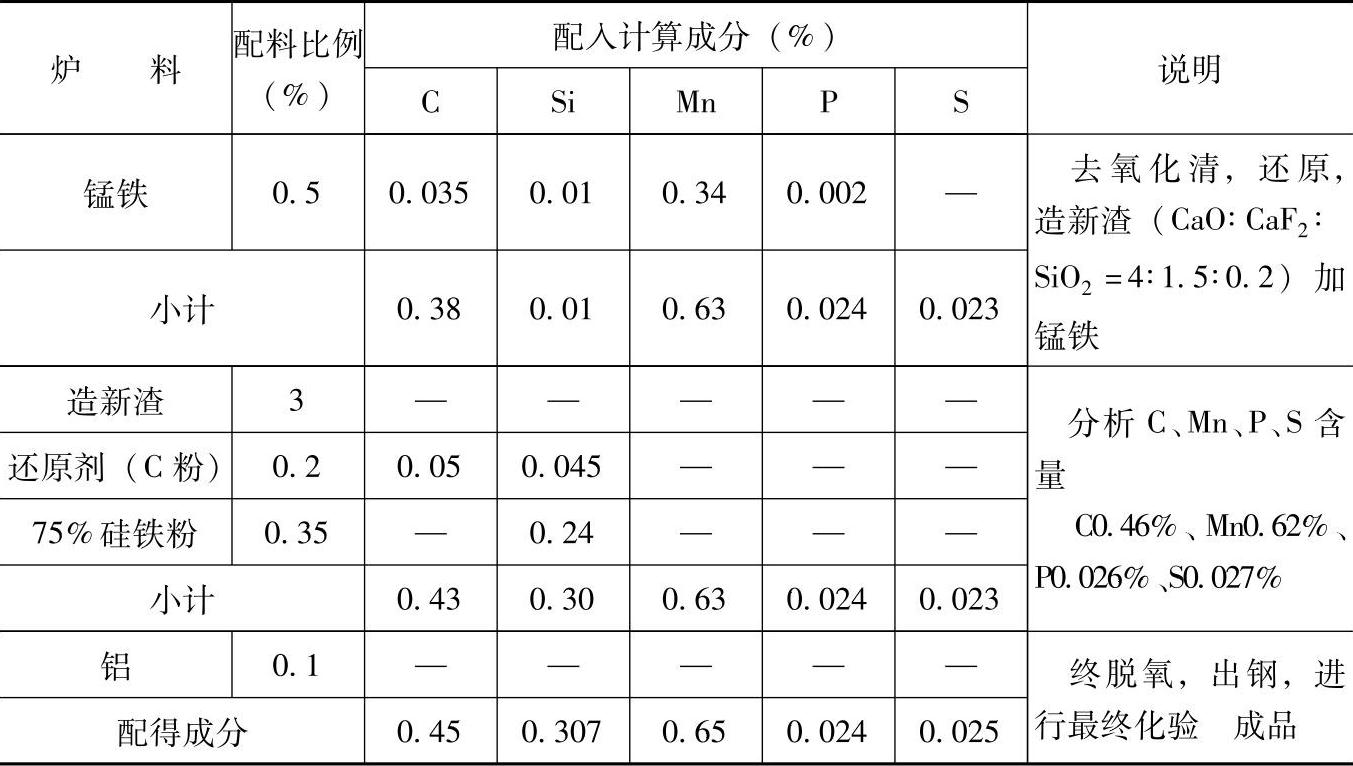

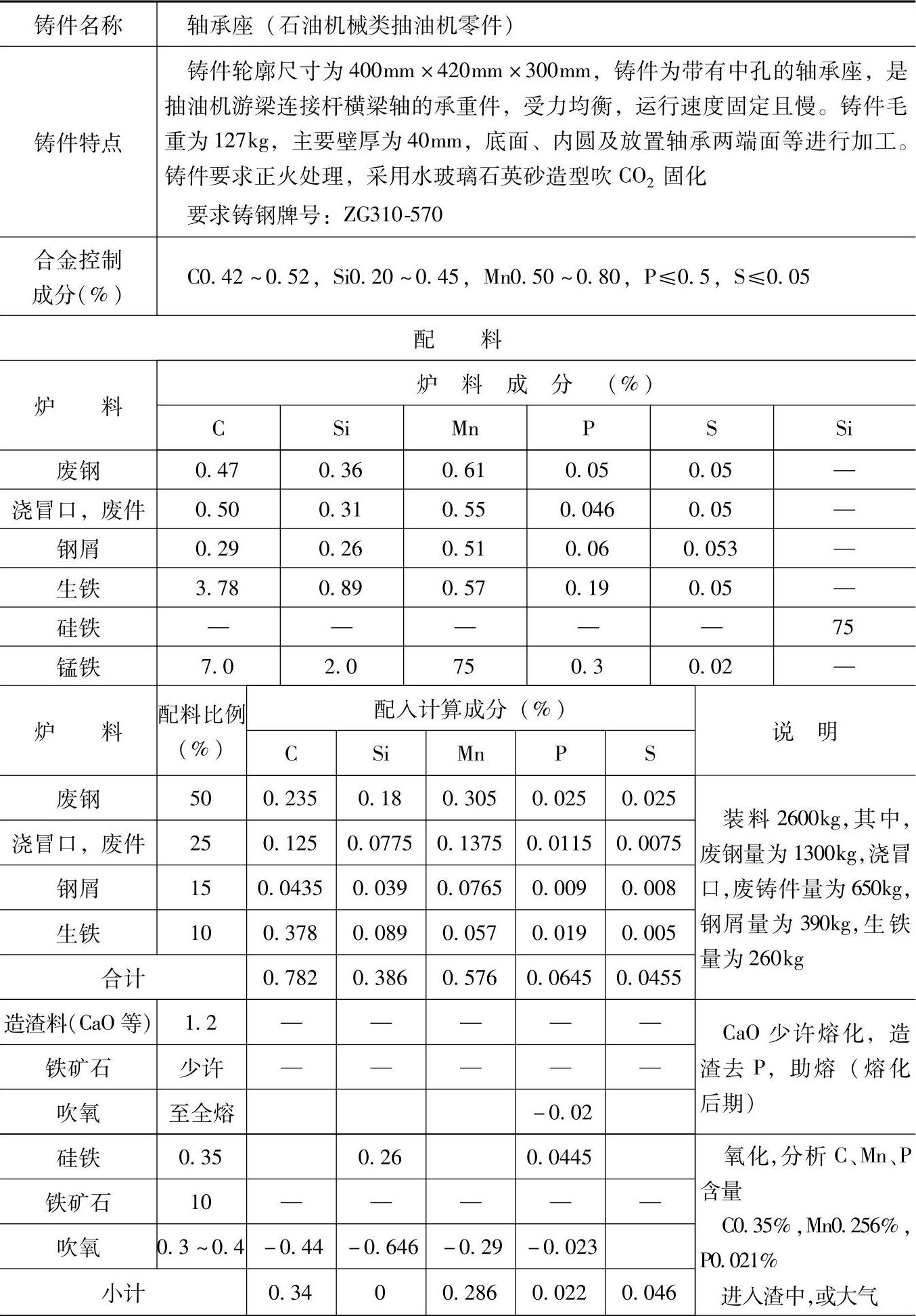

表2.1-29 ZG310-570的铸造碳钢配料

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相碱性炉衬电弧炉，氧化法冶炼。

2.原材料用通化市锅炉容器厂废钢、浇冒口及废铸钢件、钢屑；配碳用通化钢铁公司炼钢生铁；合金用通化和吉林两铁合金厂生产的铁合金产品；造渣材料、氧化剂、还原剂均来自通化市厂、矿。

3.炉前，碱性炉衬，氧化法冶炼，用吹氧、矿石法，冶炼过程中，首先用肉眼观察，掌握炉况，又有炉前化验相配合，从而使钢液、炉渣成分和温度在各个时期达到要求，最后进行终脱氧，出钢，浇注。

4.检测结果：

力学性能：正火后，抗拉强度为587MPa，硬度为161HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适合于石油机械中要求铸造碳钢ZG310-570的小轴承座、固座、外压圈、齿圈、内外齿盘、内外压盘、刹瓦、摩擦轮、齿轮等。
