配料实例748

配料实例748

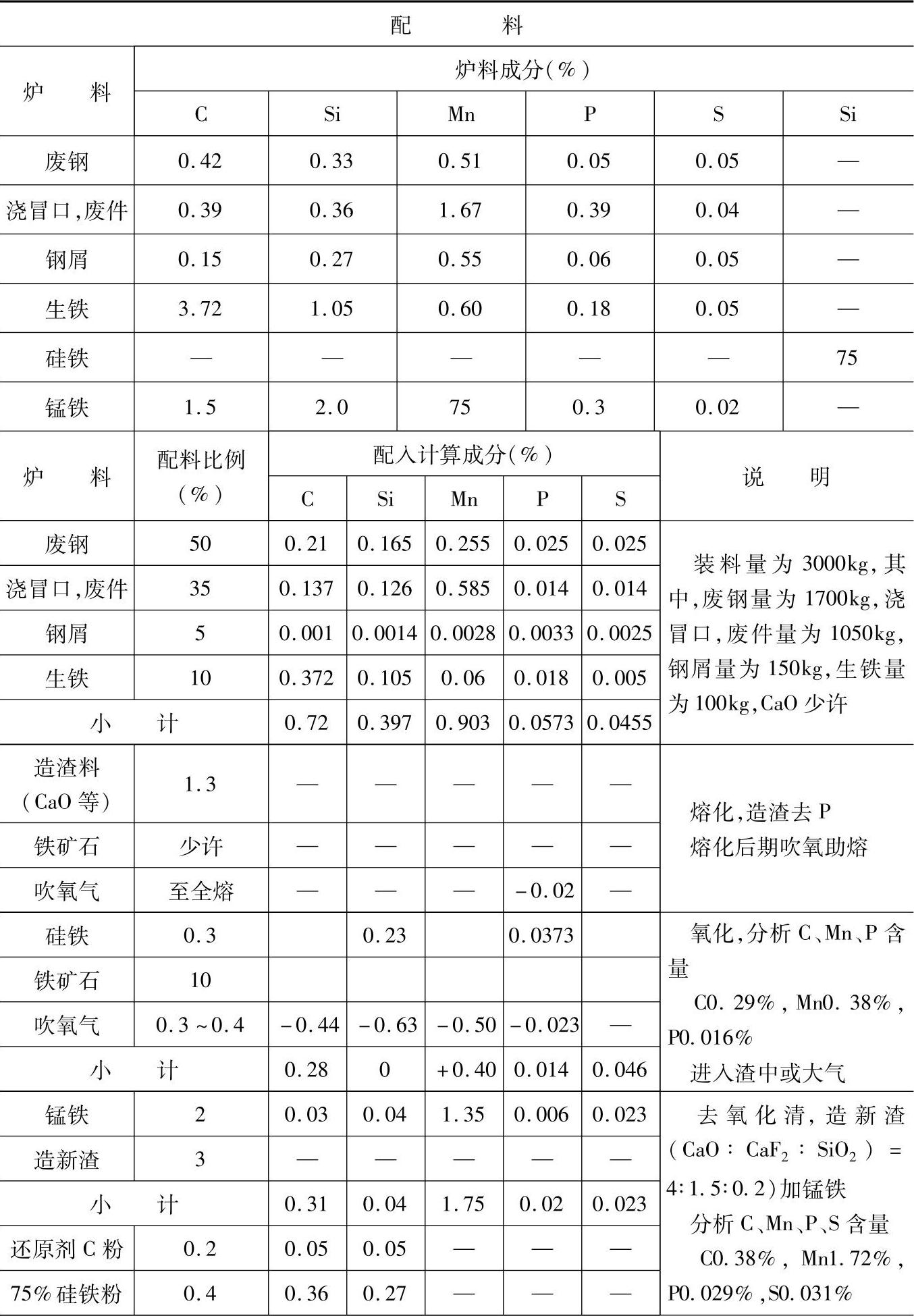

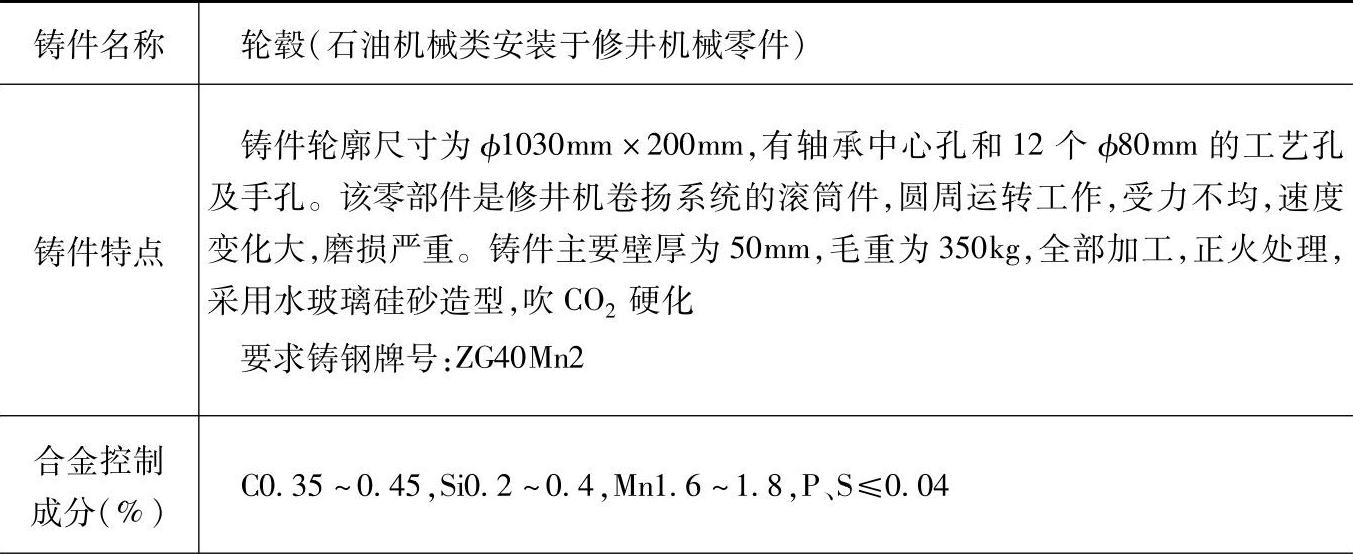

表2.2-2 ZG40Mn2的铸造锰钢配料

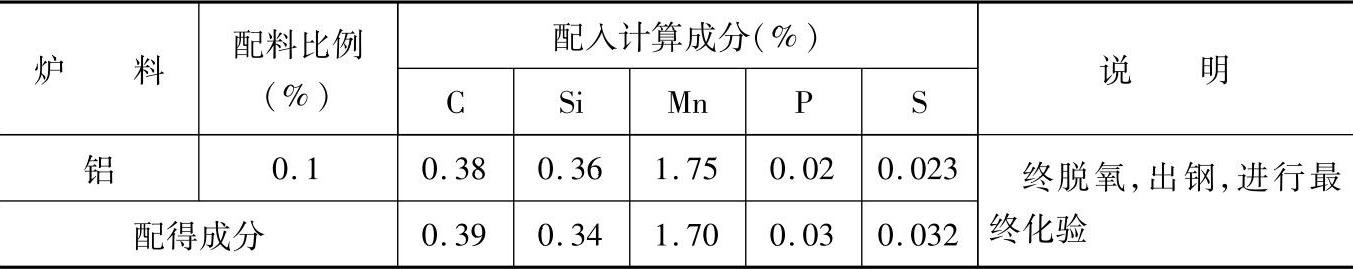

（续）

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相碱性炉衬电弧炉，氧化法冶炼。

2.主要炉料：废钢、浇冒口、废铸件、钢屑均来自通化市锅炉容器厂；配碳用通化钢铁公司的炼钢生铁；合金用通化和吉林两铁合金厂生产的合金；造渣料、氧化剂、还原剂均为通化市厂、矿生产。

3.炉前，采用碱性炉衬，氧化法冶炼。在各个时期既用肉眼观察，掌握炉况，又有炉前化验相配合，从而使钢液、炉渣成分和温度均达到预期目的和要求，最后在白渣下终脱氧，然后出钢，浇注。

4.检测结果：

力学性能：正火后，抗拉强度为658MPa，硬度为193HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械类中要求铸造锰钢ZG40Mn2的铸钢件有滚筒、小滑轮、刹车轮、固定轮等。

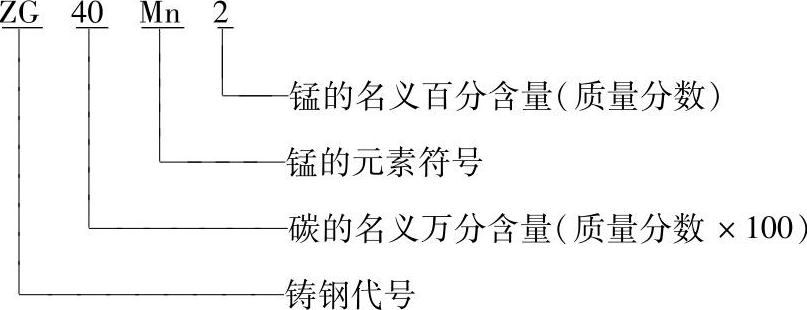

7.ZG40Mn2的主要含义如下：
