配料实例749

配料实例749

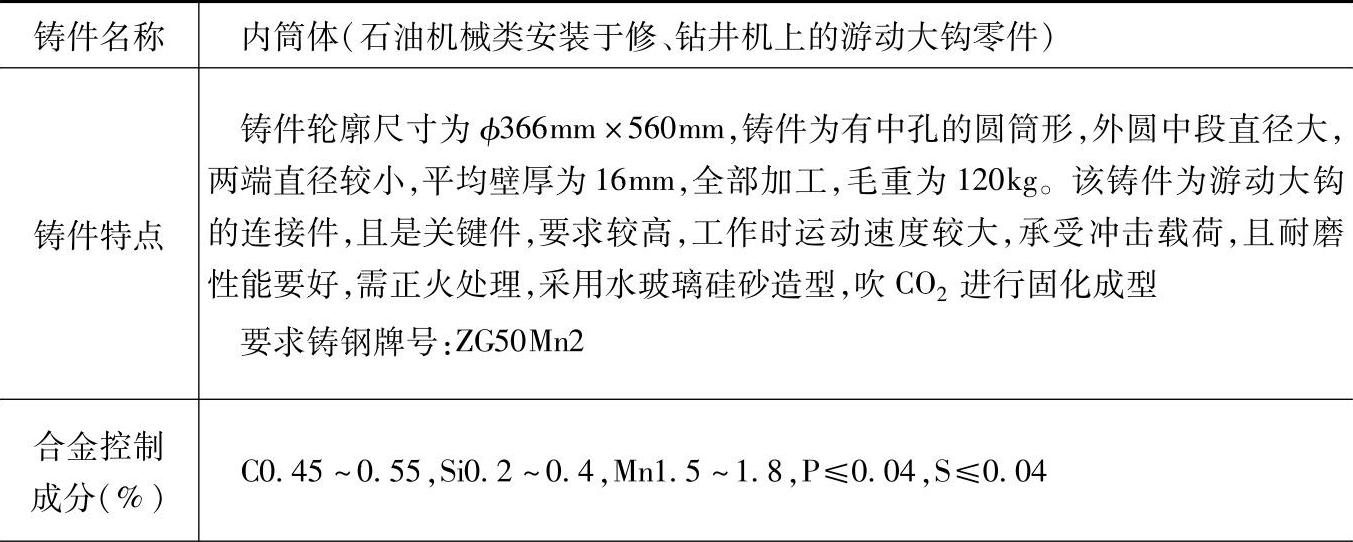

表2.2-3 ZG50Mn2的铸造锰钢配料

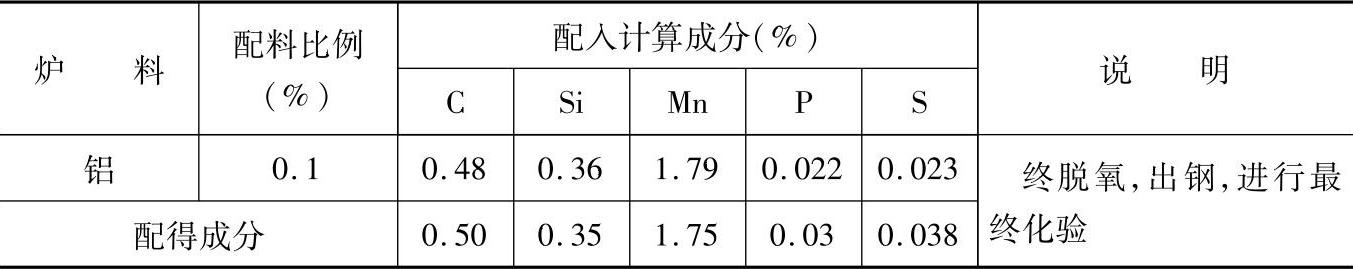

（续）

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相碱性炉衬电弧炉，氧化法冶炼。

2.配料：原材料用通化市锅炉容器厂废钢、浇冒口、废铸钢件及钢屑；配碳采用通化钢铁公司的炼钢生铁，合金元素为通化、吉林铁合金厂所产，造渣料、氧化剂、还原剂都是通化市厂、矿所产。

3.炉前，采用碱性炉衬，氧化法冶炼。在各个冶炼时期，除用肉眼观察，掌握炉况，即观察和测量钢液、渣、炉气、钢液温度外，还有炉前化验相配合，从而使钢液、炉渣和温度等均达到预期目的，最后在白渣下进行终脱氧，出钢，浇注。

4.检测结果：

力学性能：正火后抗拉强度为872MPa。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械类中要求铸造锰钢ZG50Mn2的其他铸钢件，如齿轮、齿轮缘、滑轮、链轮等。

7.ZG50Mn2的主要含义如下：
