配料实例761

配料实例761

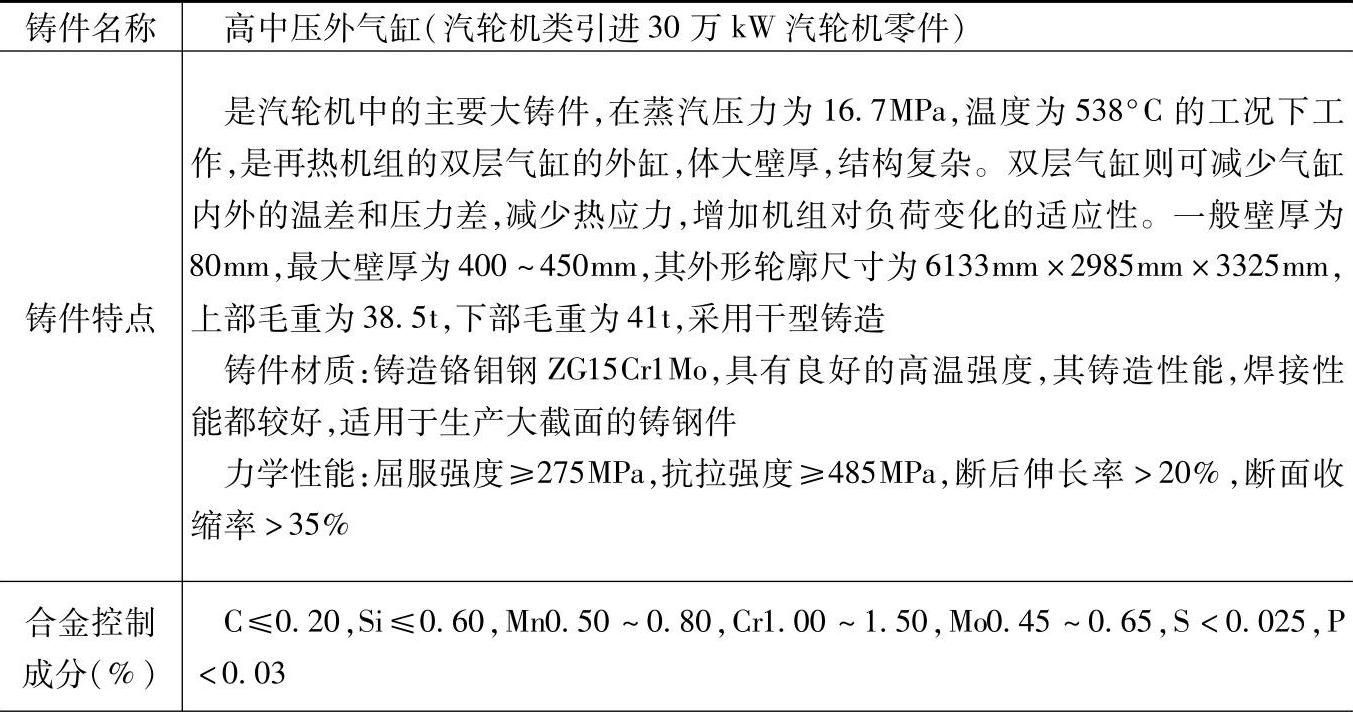

表2.2-15 ZG15Cr1Mo的铸造铬钼钢配料

（续）

注：1.采用熔炼炉类型：电弧炉。

2.检测结果：试样随炉热处理，经正火+回火。

力学性能：

部位 抗拉强度 屈服强度 断后伸长率 断面收缩率

上半 495MPa 310MPa 30.6% 60.4%

下半 518MPa 318MPa 27.6% 58.3%

化学成分（%）：

部位 C Mn Si S P Cr

上半0.110.520.330.0240.0111.24

下半0.160.590.370.0230.0141.30

部位 Mo Al Ni Cu V Ti

上半 0.48 0.005 0.08 0.07 0.020 0.014

下半 0.50 0.03 0.38 0.10 0.033 0.007

3.铸件经粗加工后，再作回火及表面无损检测，拍片检查，不允许有夹渣、裂纹、砂眼等缺陷。

4.各成分含量和配料比皆指质量分数。

5.本配料，工艺适用于同牌号的气缸、阀门等汽轮机零件。
