配料实例763

配料实例763

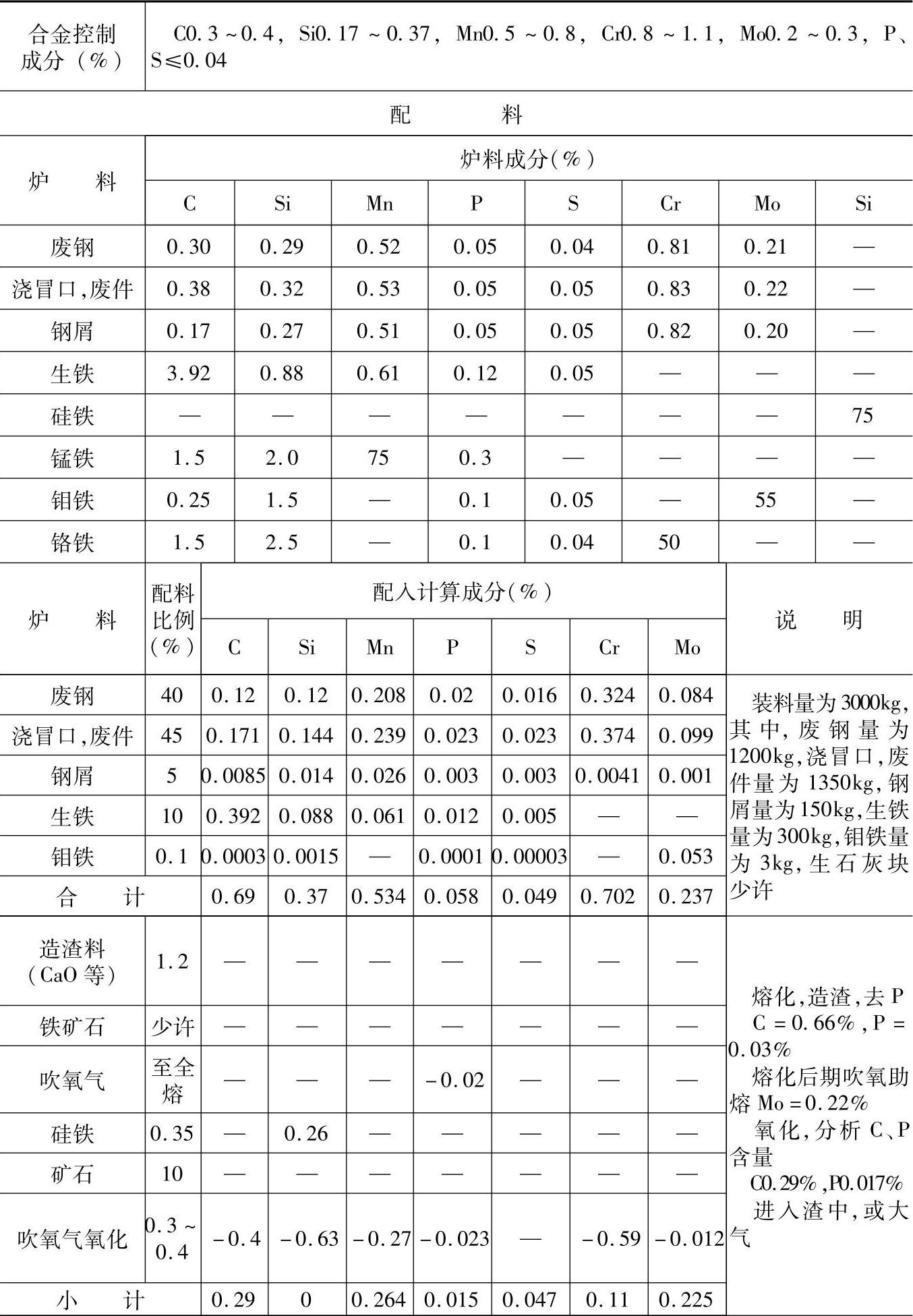

表2.2-17 ZG35CrMo的铸造铬钼钢配料

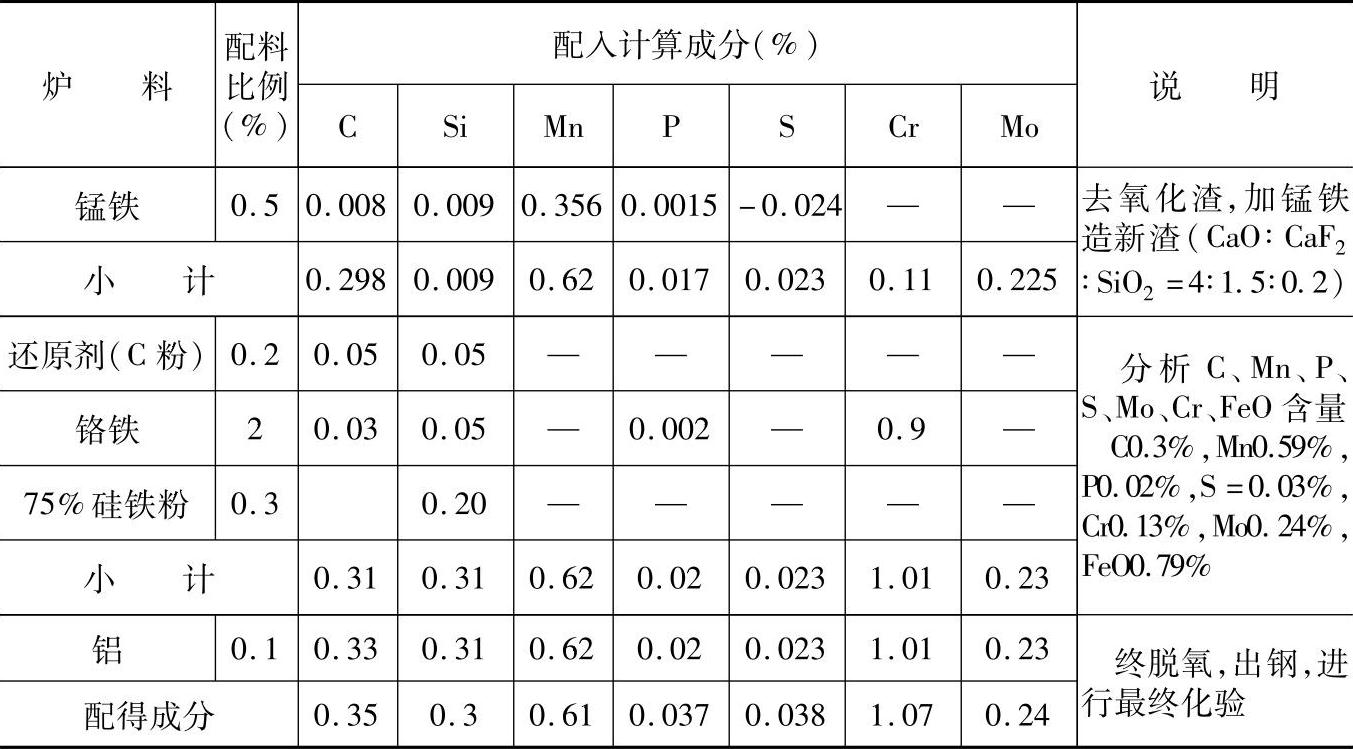

（续）

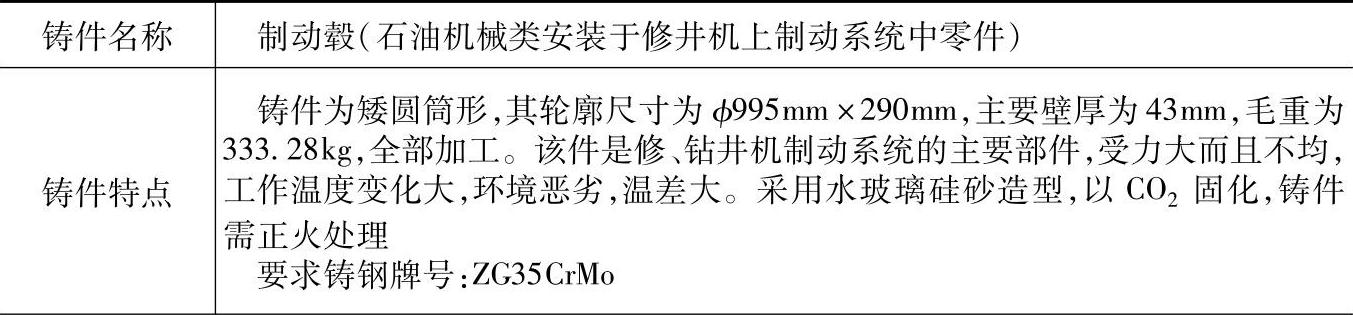

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相碱性炉衬电弧炉，氧化法冶炼。

2.配料：主要炉料为通化市锅炉容器厂废钢、浇冒口、废铸件、钢屑；而合金为通化和吉林铁合金厂产的铁合金；配碳用通化钢铁公司的炼钢生铁；造渣料、氧化剂、还原剂均来自通化市厂、矿。

3.炉前，采用碱性炉衬，氧化法冶炼，用吹氧-矿石法氧化和助熔，在冶炼过程中既用肉眼观察，掌握炉况，又有炉前化验相配合，从而使钢液、炉渣成分和温度在各个时期均达到要求，最后进行终脱氧，出钢，浇注。

4.检测结果：

力学性能：经试验，铸件试棒，正火后抗拉强度为600MPa，硬度为202HBW。

5.各成分含量和配料比例皆指质量分数。

6.适合本配料的石油机械类中要求铸造铬钼钢ZG35CrMo的铸钢件，还有各种系列的制动毂。

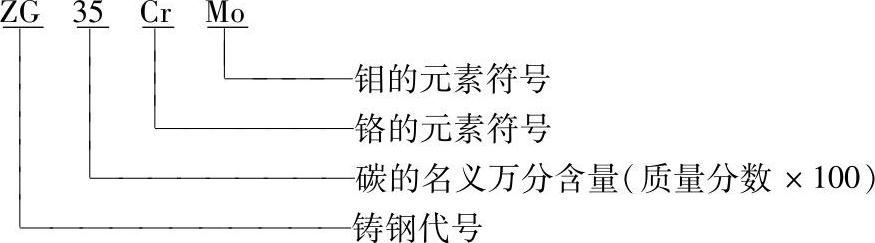

7.ZG35CrMo的主要含义如下：
