配料实例766

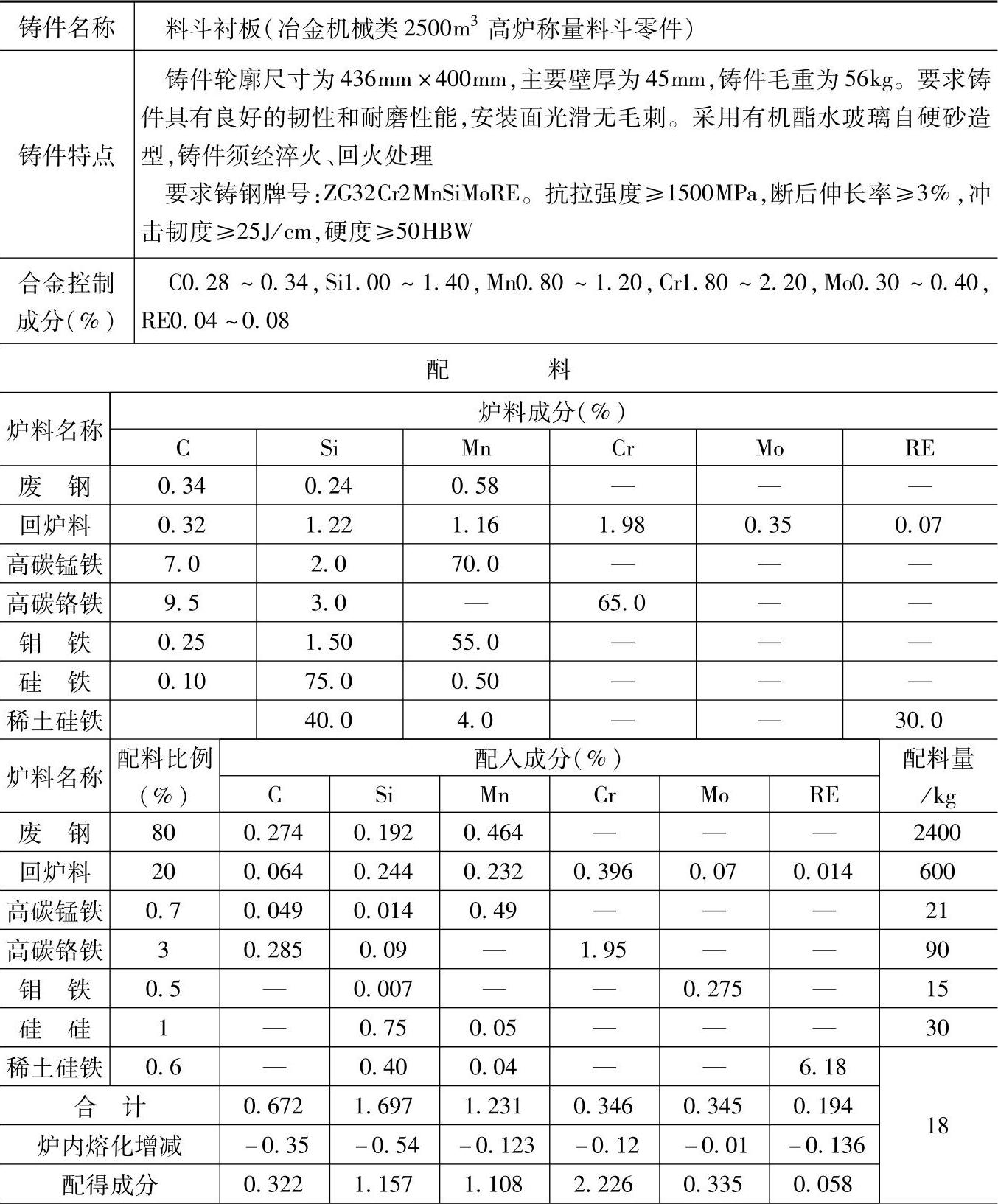

表2.2-20 ZG32Cr2MnSiMoRE的铸造铬锰硅稀土钢配料

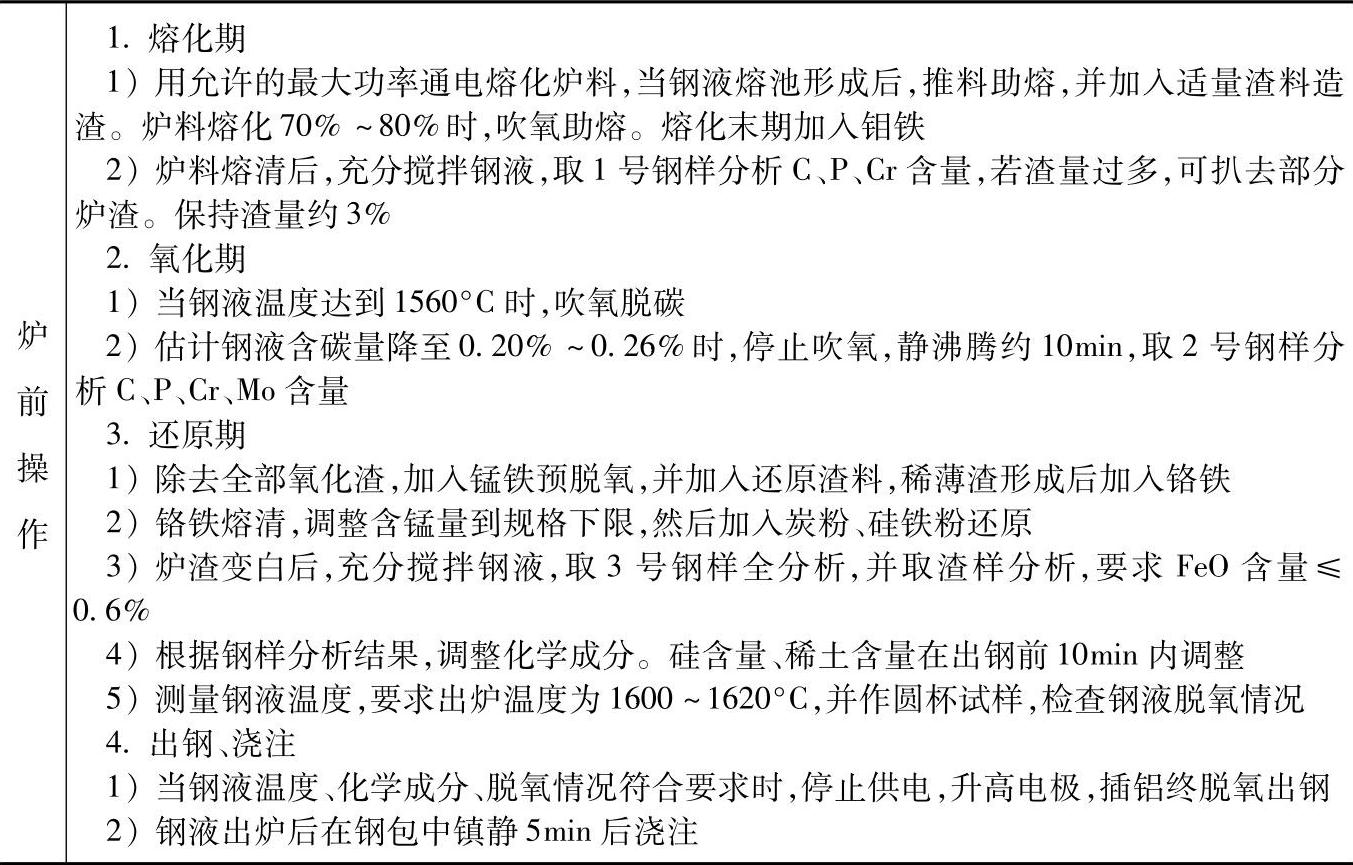

（续）

注：1.采用熔炼炉类型：HGX—1.5型三相碱性炉衬电弧炉，氧化法冶炼。

2.配料时，应保证脱碳量为0.30%～0.45%，炉料平均含磷量应控制在0.05%以下，铁合金应烘烤至暗红色，渣料应烘干去除水分。

3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1600～1620°C，浇注温度为1540～1560°C。

4.力学性能检测结果：经淬火、回火后，抗拉强度为1580MPa，断后伸长率为30%，冲击韧度≥30J/cm²，硬度为52HBW。

5.各成分含量和配料比例皆指质量分数。

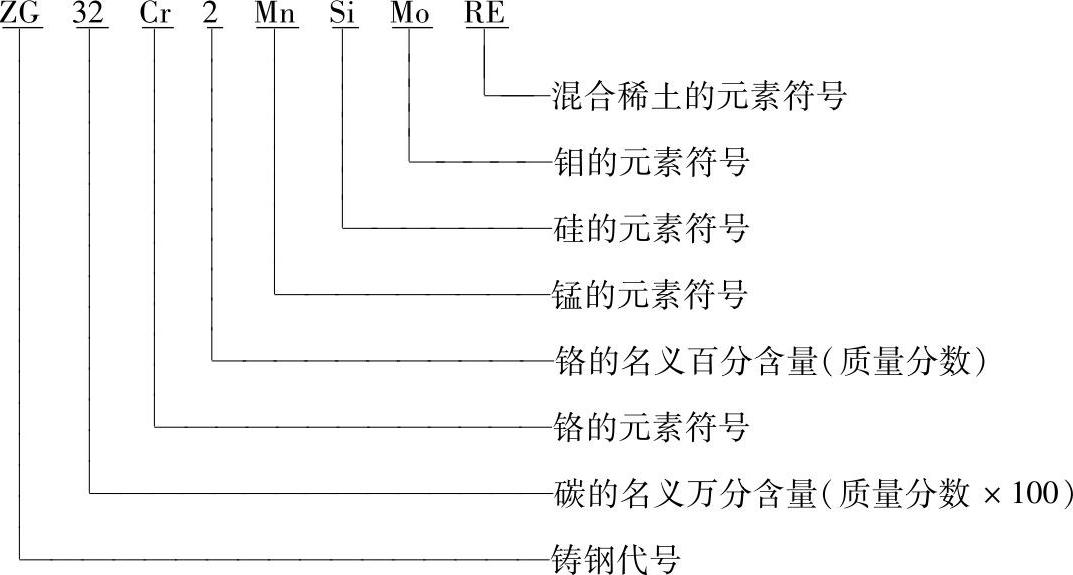

6.ZG32Cr2MnSiMoRE的主要含义如下：
