配料实例767

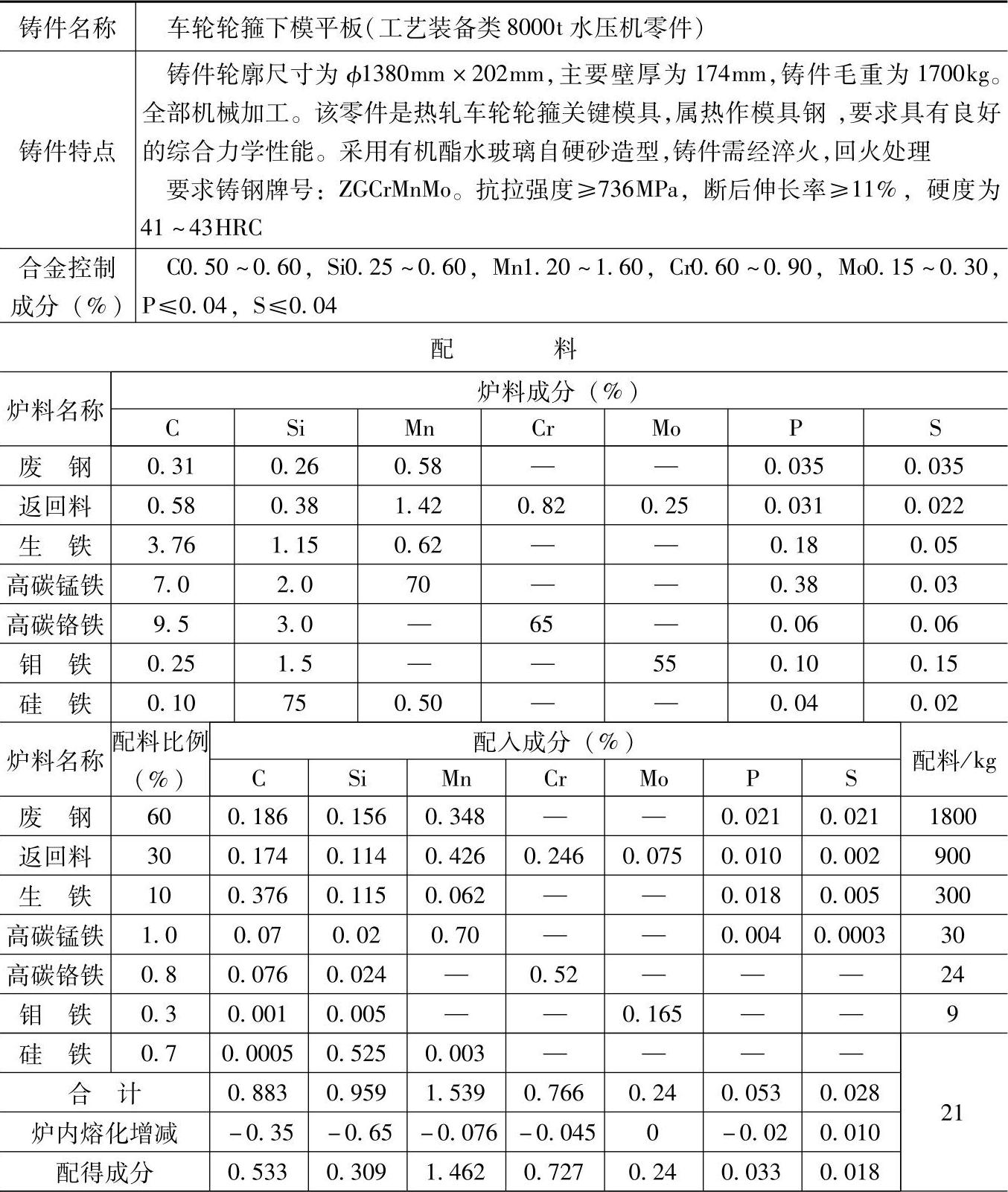

表2.2-21 ZG50CrMnMo的铸造铬锰钼钢配料

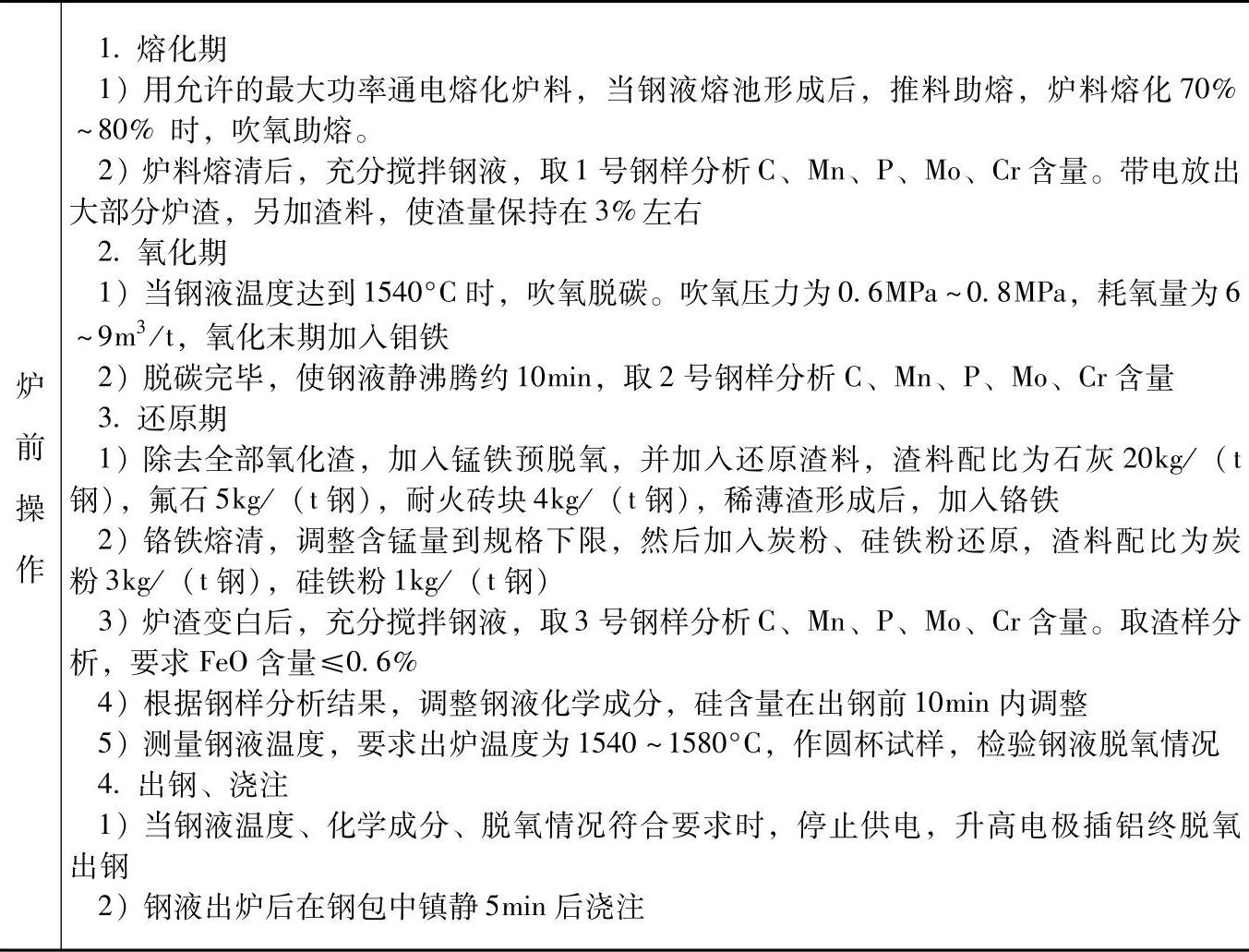

（续）

注：1.采用HGX—1.5型三相碱性炉衬电弧炉，氧化法冶炼。

2.配料时，应保证脱碳量为0.3%～0.45%，炉料平均磷含量应控制在0.05%以下。铁合金应烘烤至暗红色，渣料应烘干去除水分。

3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1540～1580°C，浇注温度为1380～1420°C。

4.力学性能检测结果：经淬火、回火后，抗拉强度为456MPa，断后伸长率为14%，硬度为42HRC。

5.各成分含量和配料比例皆指质量分数。

6.适合本钢种配料的铸件还有轧辊、导卫板、车轮垫板等。

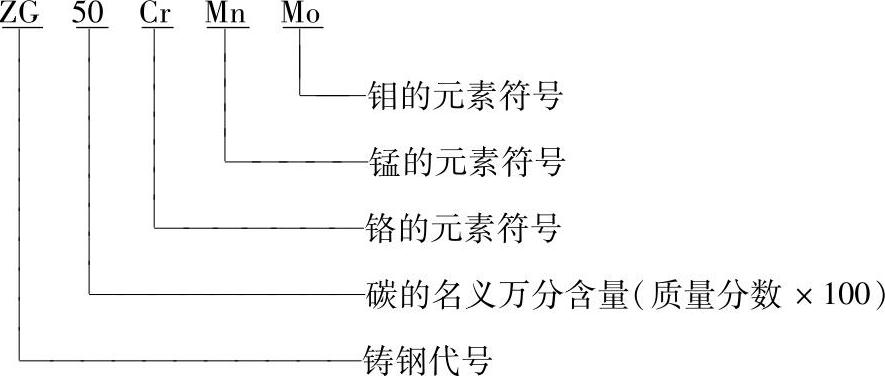

7.ZG50CrMnMo的主要含义如下：
