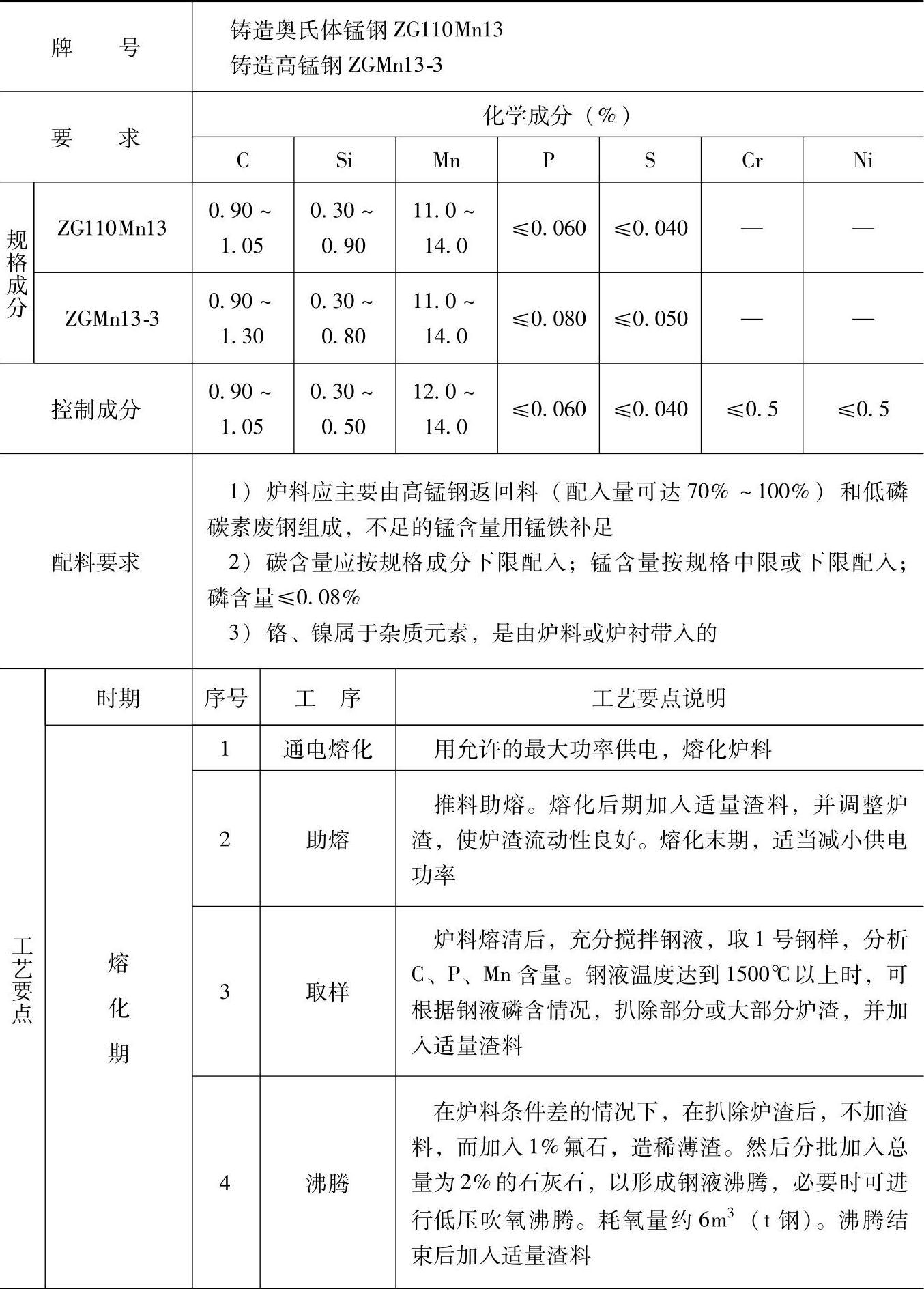

表2.3-5 ZG110Mn13的铸造奥氏体锰钢配料ZGMn13-3的铸造高锰钢配料

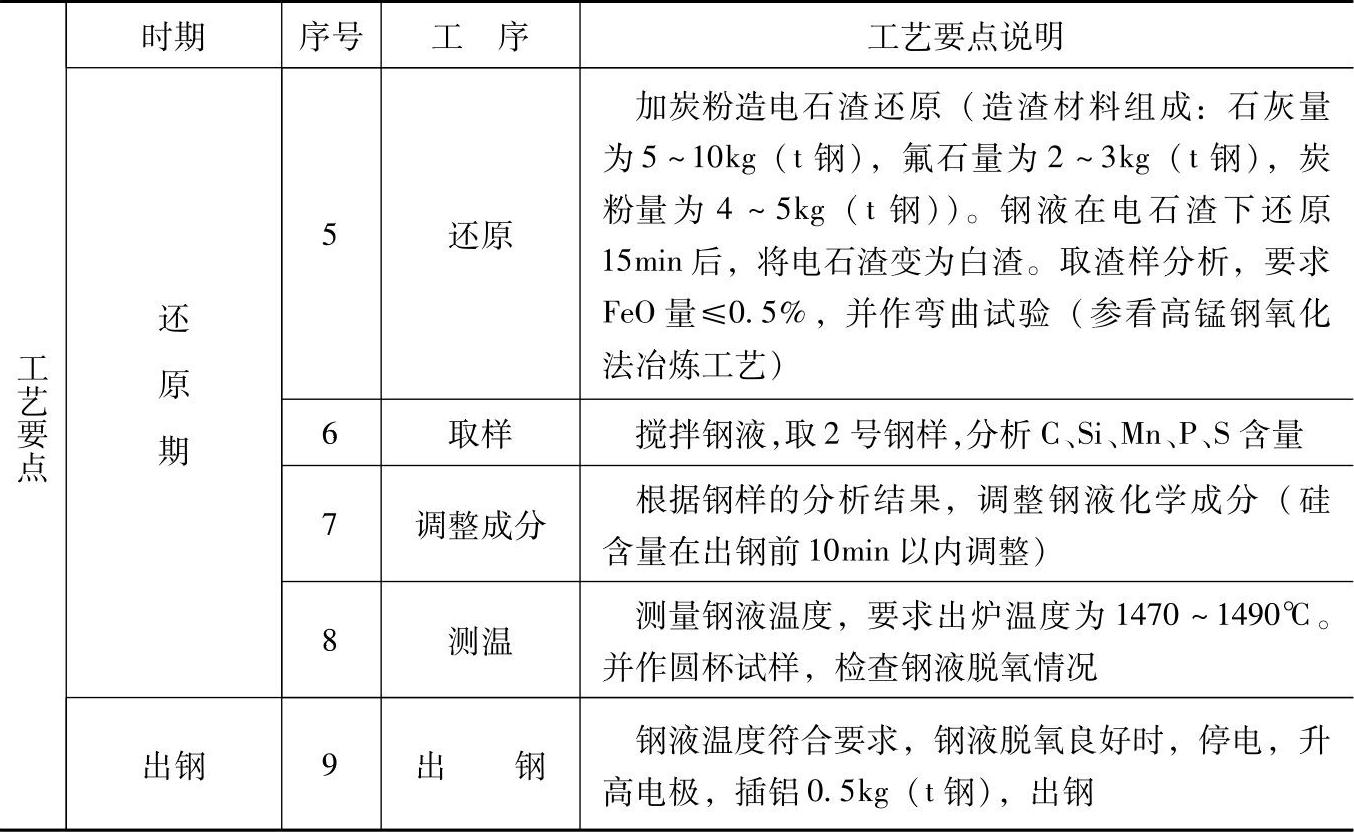

（续）
注：1.采用碱性炉衬电弧炉不氧化冶炼。(https://www.daowen.com)
2.要求炉衬情况良好。
3.装料前应先于炉底、炉坡处加1%左右的石灰（必要时再加入1%～2%的石灰石），然后再装炉料。
4.按照合理布料原则装料。
5.各成分含量和配料比例皆指质量分数。
