配料实例781

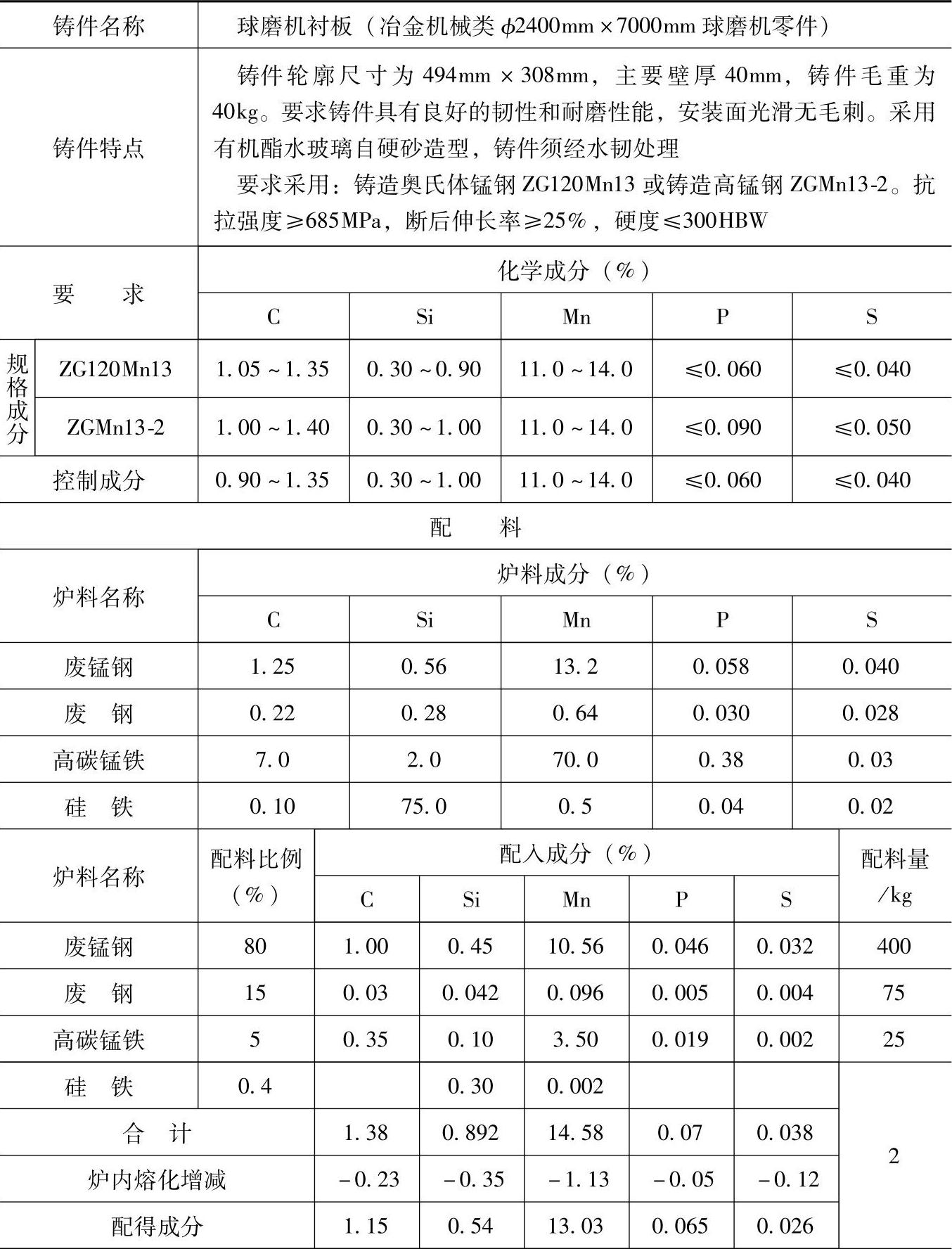

表2.3-6 ZG120Mn13的铸造奥氏体锰钢配料ZGMn13-2的铸造高锰钢配料

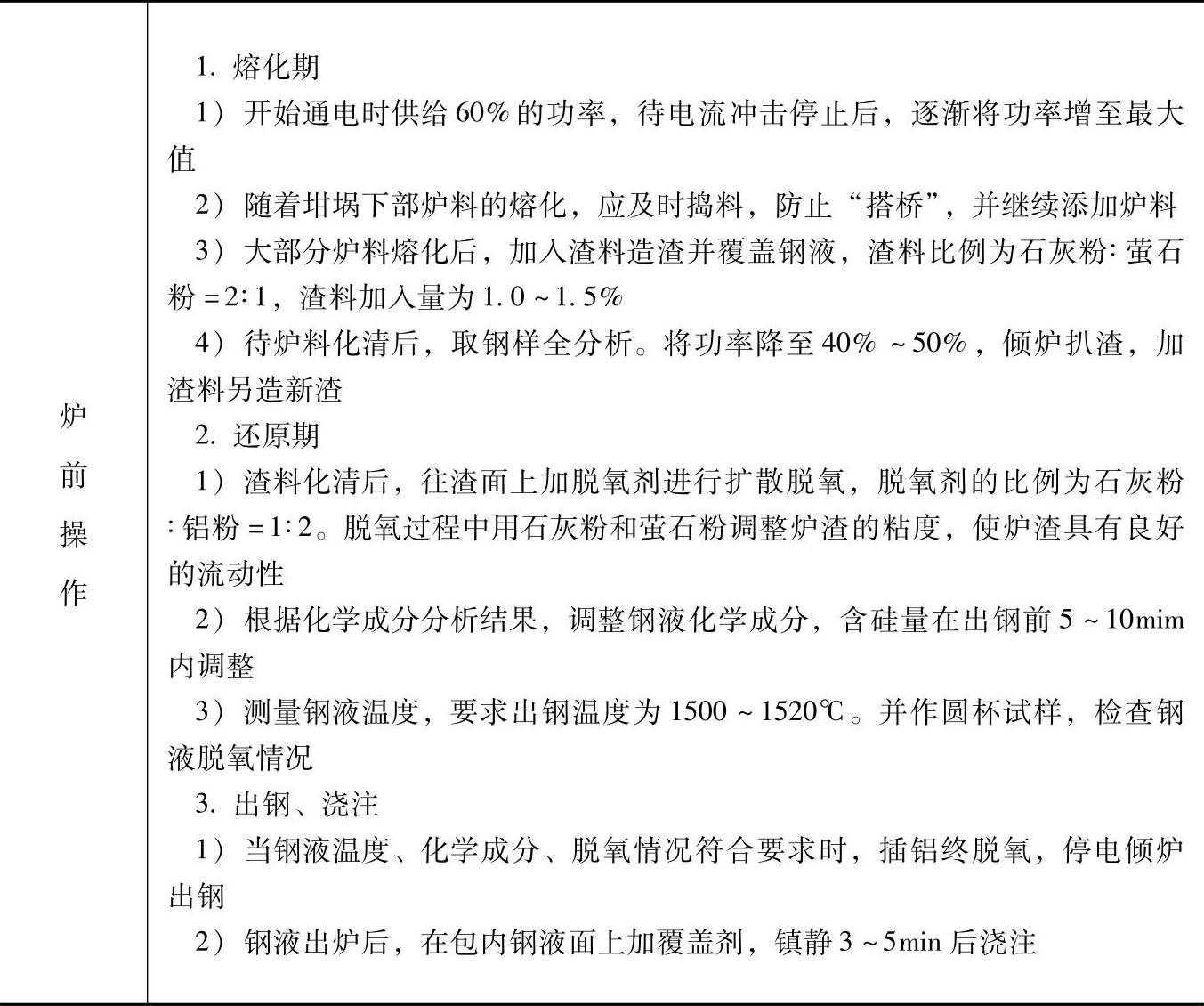

（续）

注：1.采用熔炼炉型：GW—0.5碱性炉衬中频感应电炉，不氧化法冶炼。

2.配料时，应保证炉料含碳量在规格成分的下限，磷含量应控制在0.060%以下，含硫量应控制在0.04%以下。铁合金应烘烤至暗红色，渣料应烘干去除水分。

3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1500～1520℃，浇注温度为1400～1420℃。

4.力学性能检测结果：经水韧处理后，抗拉强度为750MPa，断后伸长率为30%，硬度为225HBW。

5.各成分含量和配料比例皆指质量分数。

6.适合本钢种配料的铸件还有隔仓板、防梯衬板、边护板、锤头等。
