配料实例796

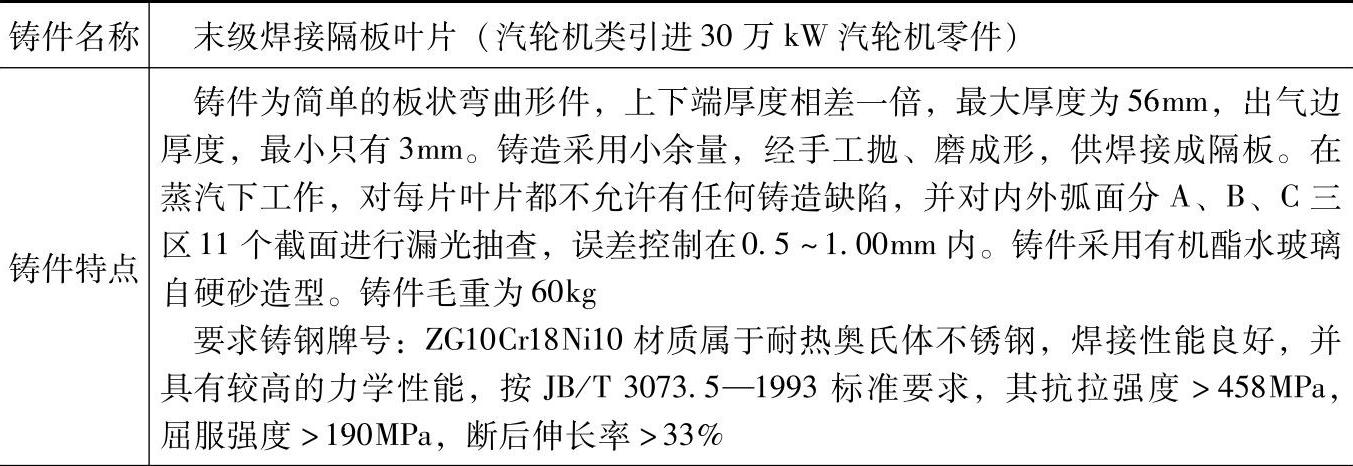

表2.4-4 ZG10Cr18Ni10的铸造耐热钢配料

（续）

注：1.采用熔炼炉类型：250kg中频感应电炉。

2.炉前控制熔化，测温、化清后取样化验成分，按实际情况调正到规范。出炉温度为1660～1680℃，浇注温度为1600～1580℃。

3.检测结果：试样随铸件进行正、回火处理

力学性能：抗拉强度为241MPa，屈服强度为241MPa，断后伸长率为54.6%；

化学成分（%）：C0.089，Cr18.91，Ni10.20，Mn1.44，Si1.76，S0.06，P0.020。

4.各成分含量和配料比例皆指质量分数。

5.本配料只适用于同牌号的汽轮机的叶片。
