配料实例797

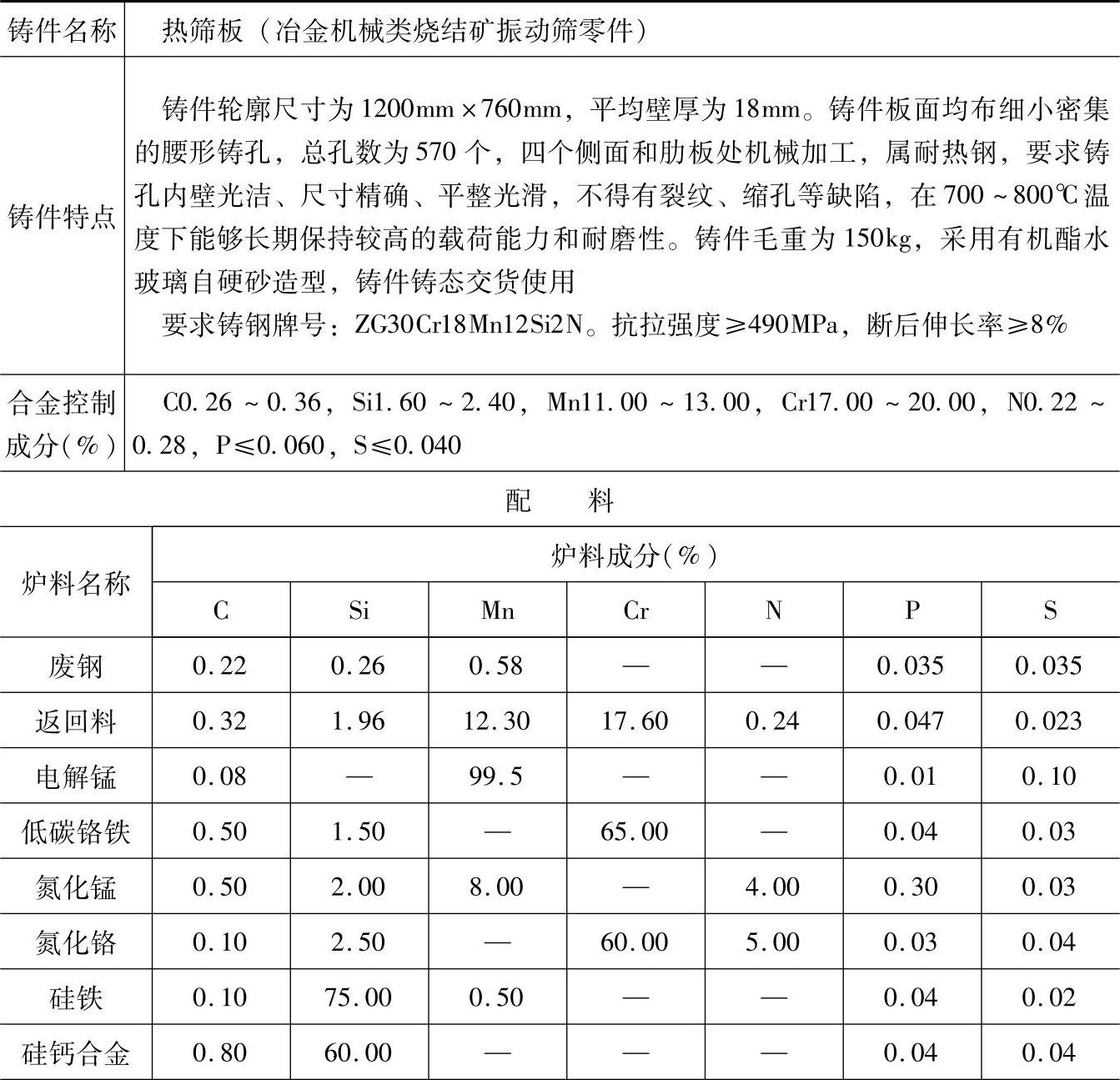

表2.4-5 ZG30Cr18Mn12Si2N的铸造耐热钢配料

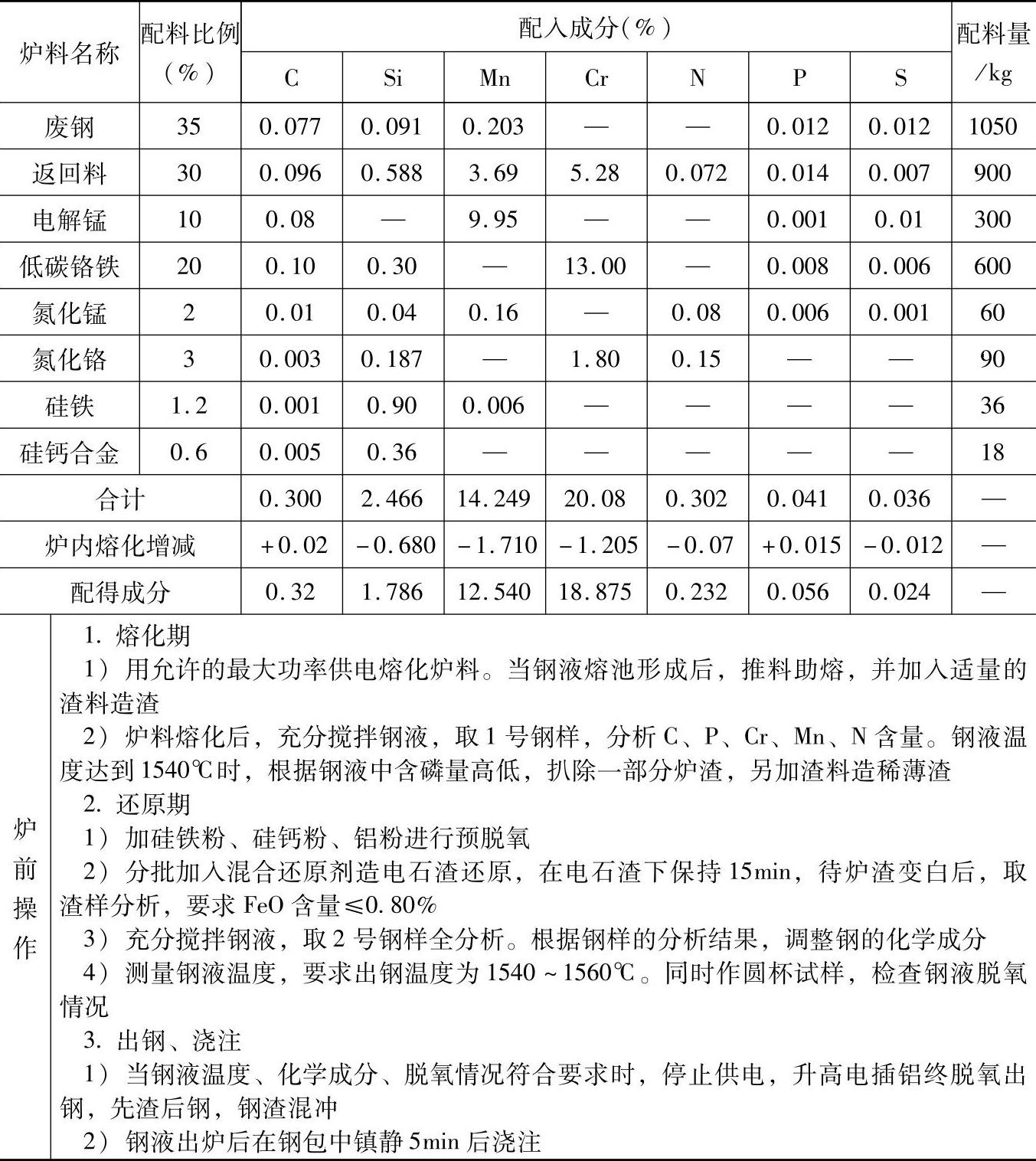

（续）
注：1.采用熔炼炉型：HGX—1.5型三相碱性炉衬电弧炉，不氧化法冶炼。
2.配料时，应保证炉料碳含量为0.26%～0.30%，炉料平均磷含量应控制在0.045%以下。铁合金应烘烤至暗红色，渣料应烘干去除水分。
3.炉前检测：勤观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1540～1560℃，浇注温度为1480～1500℃。
4.力学性能检测结果：抗拉强度为560MPa，断后伸长率为10%。
5.各成分含量和配料比例皆指质量分数。
6.适合本钢种配料的铸件还有箅板体、耐磨衬板、炉底板等。
