配料实例804

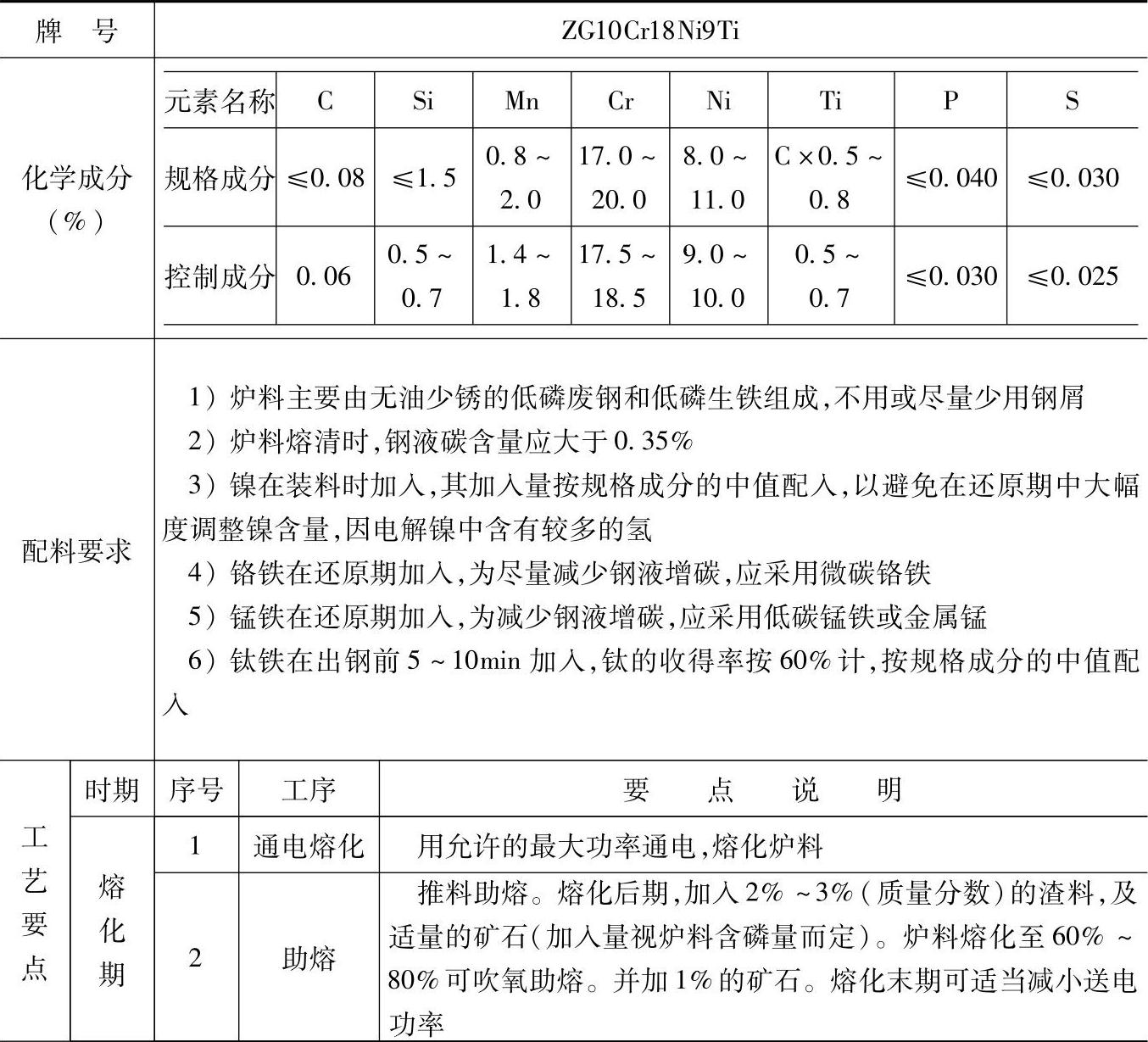

表2.5-3 ZG10Cr18Ni9Ti的铸造耐蚀钢配料

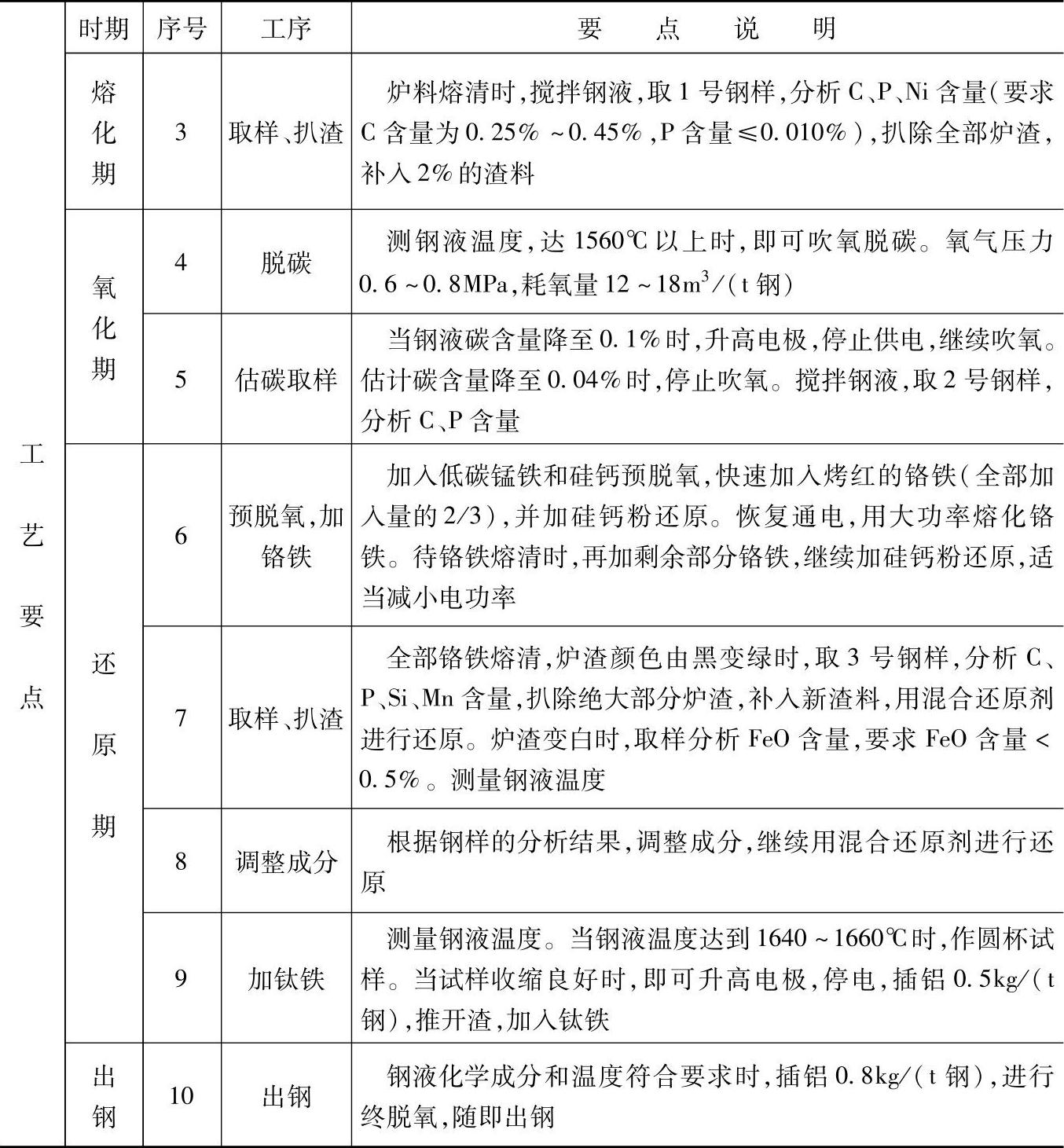

（续）

注：1.采用碱性炉衬电弧炉氧化法冶炼。

2.冶炼铬镍不锈钢所用的炉衬材料和修补炉衬用的镁砂，以用卤水作粘结剂较为适宜。

3.冶炼不锈钢必须在炉衬良好的条件下进行。为尽量减少钢液从炉衬中吸收气体，一般规定在大修炉衬后的前5炉不冶炼不锈钢。

4.冶炼本钢种的前一炉不宜冶炼含高碳和高磷的钢种（如ZG20Mn13）。

5.装料前于炉底和炉坡处加1%（质量分数）的石灰。按合理布料原则装料，镍加在炉底，并应避开电极。

6.各成分含量和配料比例皆指质量分数。
