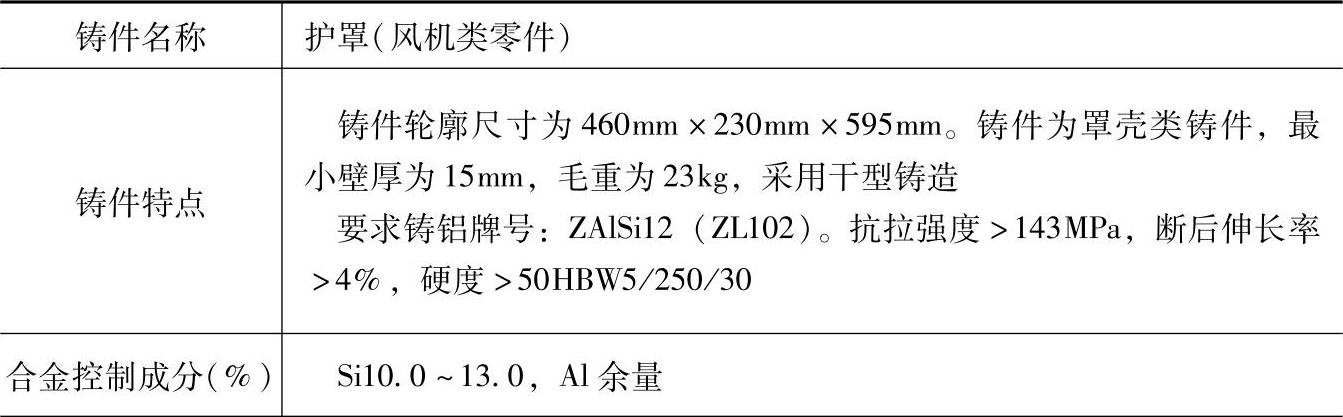

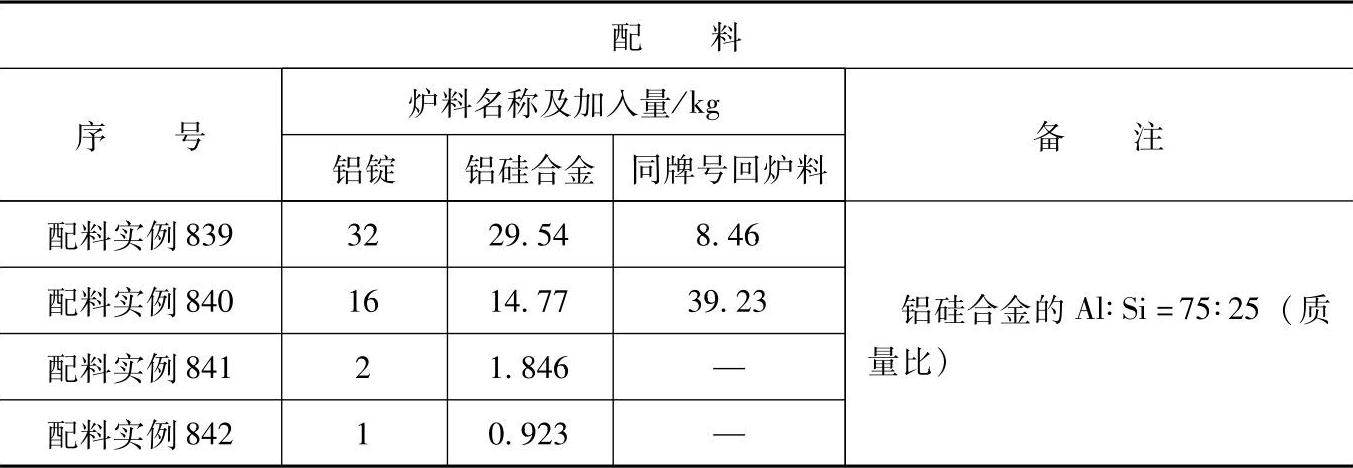

表3.1-7 ZAlSi12的铸造铝硅合金配料
（续）
注：1.采用熔炼炉类型：采用地坑式焦炭坩埚炉熔化，坩埚为200号。炉内烧损：铝1%、硅1%。
2.合金见液体后即用覆盖剂覆盖，金部熔化后，进行精炼脱气处理，达到温度后进行变质处理，处理完进行炉前含气检验和变质效果检验，合格后清渣出炉浇注。
3.检测结果：
化学成分（%）：Si11.87；
力学性能：抗拉强度为152MPa，断后伸长率为4.8%，硬度为61HBW。
4.各成分含量和配料比例皆指质量分数。
