配料实例836～838

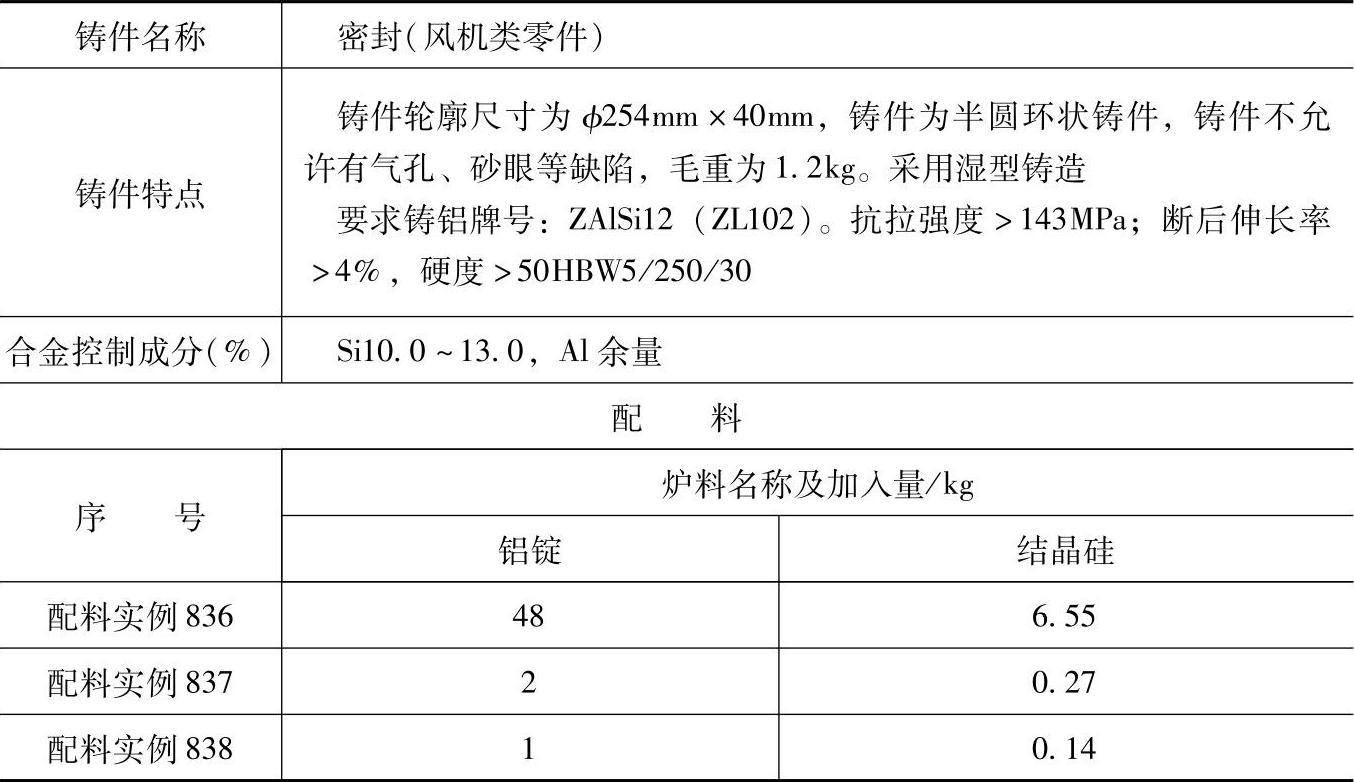

表3.1-6 ZAlSi12的铸造铝硅合金配料

注：1.采用熔炼炉类型：鼓风式地坑焦炭坩埚炉，坩埚为200号。炉内烧损：铝2%、硅3%，采用不用中间合金，一次性熔炼工艺。

2.炉内加两条铝锭，熔化后加覆盖剂，预热至850℃以上，将块度为20～50mm的结晶硅压入铝液中搅拌，全部熔化后，将剩余的一条预热的铝加入坩埚内调温，熔化后进行脱气精炼，精炼后进行变质处理，至浇注温度出炉。

3.检测结果：

化学成分（%）：Si11.89；

力学性能：抗拉强度为162MPa，断后伸长率为5.2%，硬度为59HBW。

4.各成分含量和配料比例皆指质量分数。

5.此配料还适用于其他同牌号铸件，如顶盖、油封、阻油环等。
