配料实例860～866

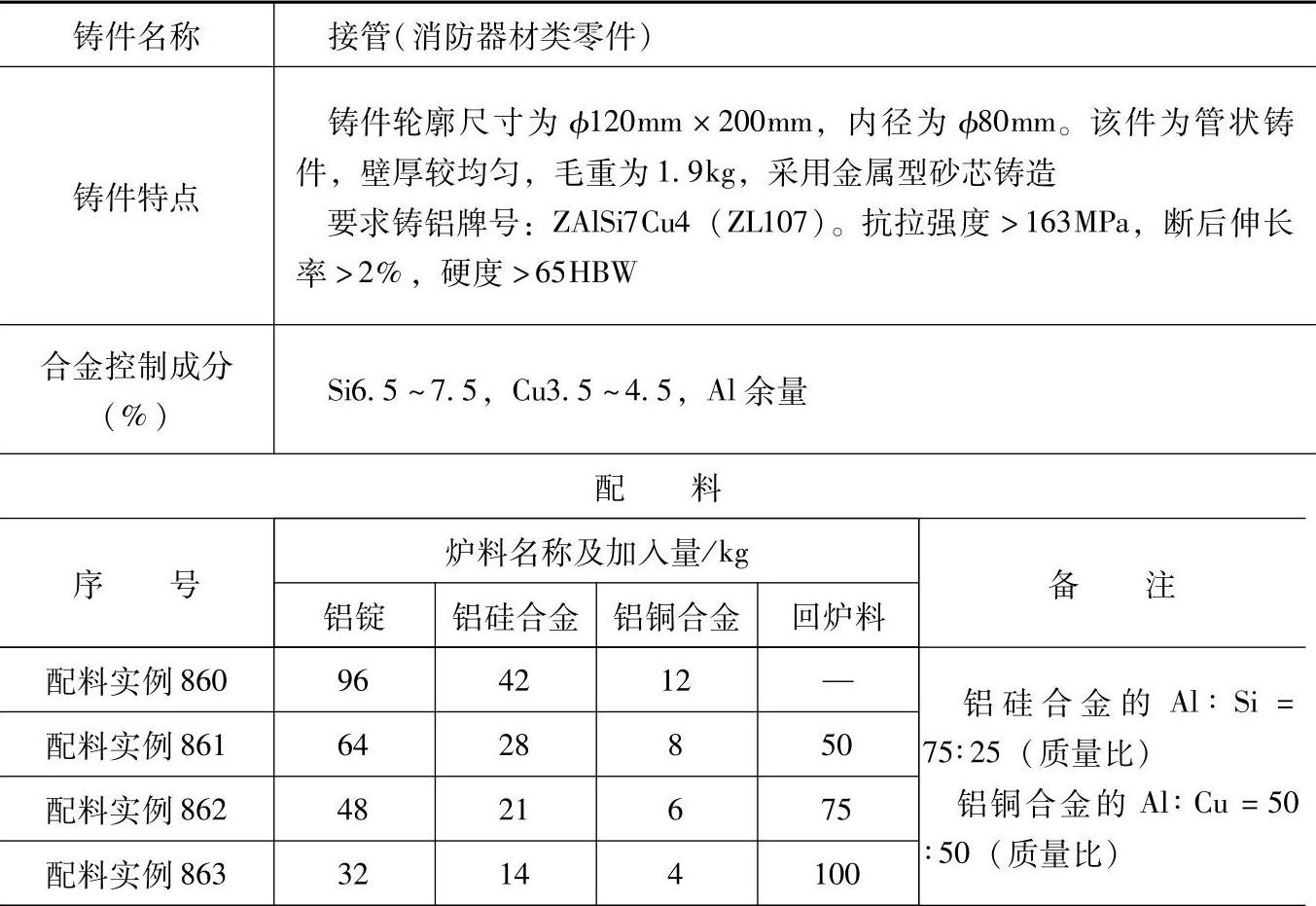

表3.1-21 ZAlSi7Cu4的铸造铝硅合金配料

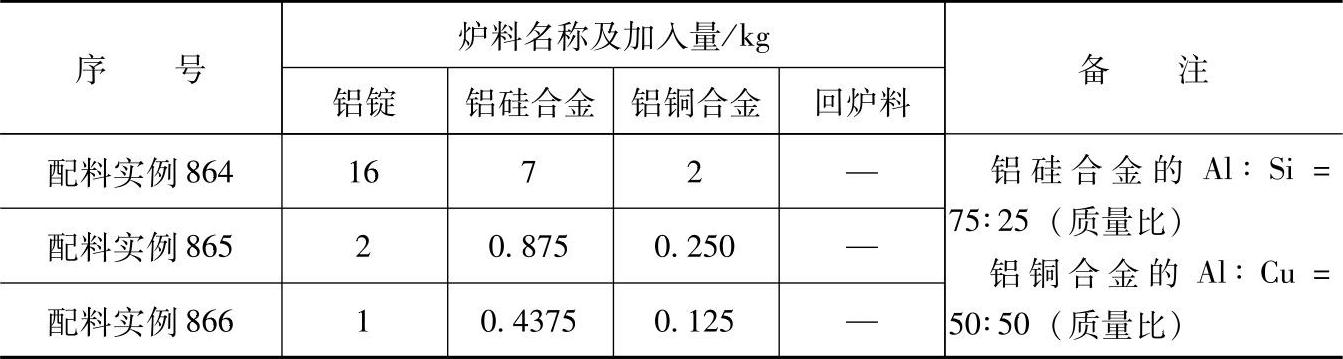

（续）

注：1.采用熔炼炉类型：采用喷油非铁金属熔炼炉，铸铁坩埚，坩埚熔化量为150kg。炉内烧损：铝1%、铜1%、硅1%。

2.炉料熔化后搅拌，加覆盖剂，进行脱气精炼，清渣后进行变质处理，进行炉前含气及变质处理检验，合格后升温至浇注温度。

3.检测结果：

化学成分（%）：Si5.96，Cu4.13；

力学性能：抗拉强度为172MPa，断后伸长率为2.3%，硬度为71HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于铸造其他同牌号铸件，如管头、表壳、散热罩等。
