配料实例867～871

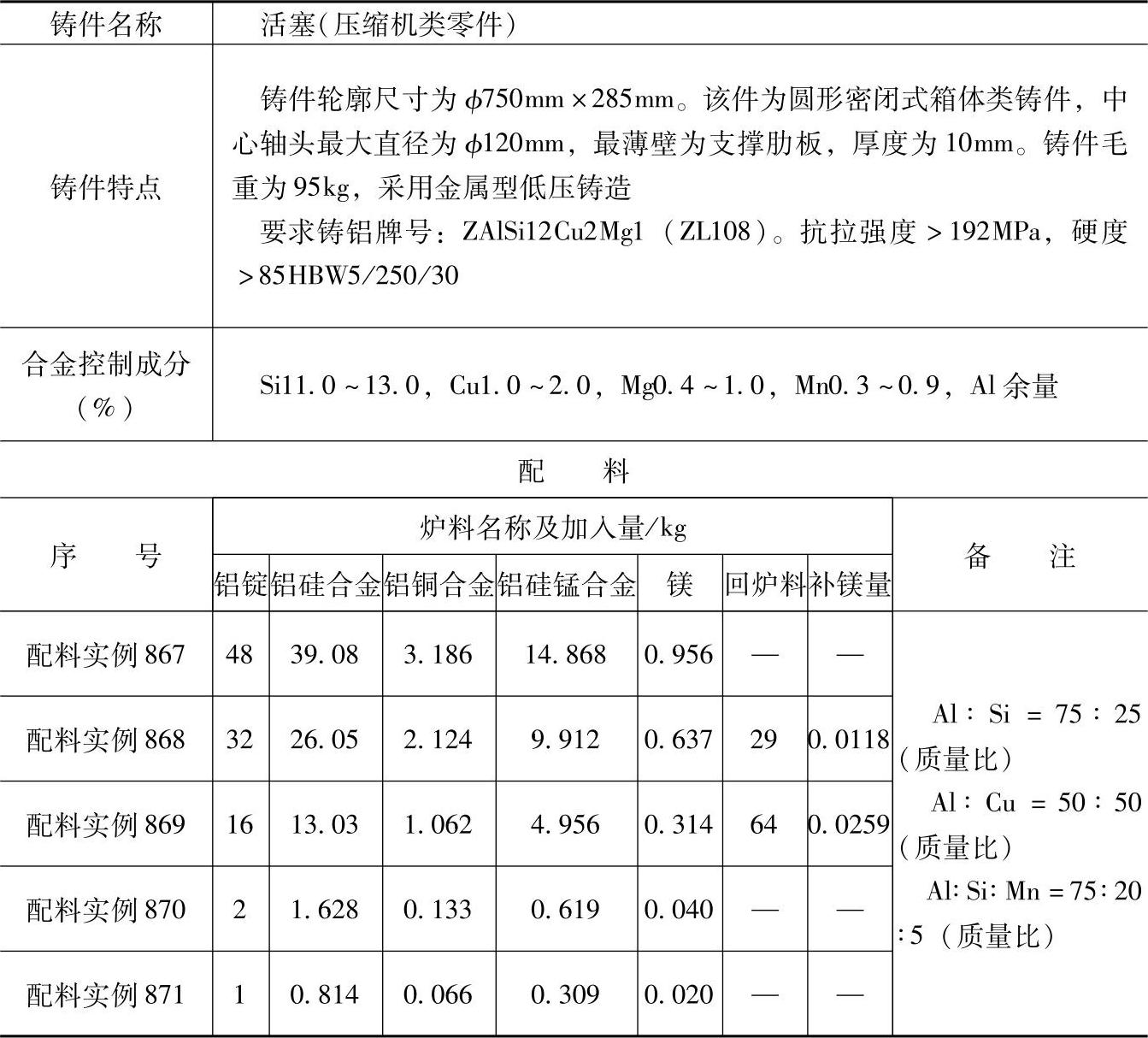

表3.1-22 ZAlSi12Cu2Mg1的铸造铝硅合金配料

注：1.采用熔炼炉类型：采用地坑式焦炭坩埚炉熔炼，坩埚为300号。炉内烧损：铝1%、硅1%、铜1%、镁5%、锰1.0%。

2.在地坑坩埚中在覆盖剂下将合金熔化好以后，清渣合入电阻炉中，在覆盖剂下进行脱气精炼，进行变质处理，清渣后放升液管、金属型、下芯合型进行低压铸造。

3.检测结果：

化学成分（%）：Si11.87，Cu1.53，Mg0.87，Mn0.69；

力学性能：抗拉强度为201MPa；硬度为89.8HBW。

4.各成分含量和配料比例皆指质量分数。

5.此配料还适用于其他同牌号材料的铝活塞、螺杆泵泵套等铸件。
