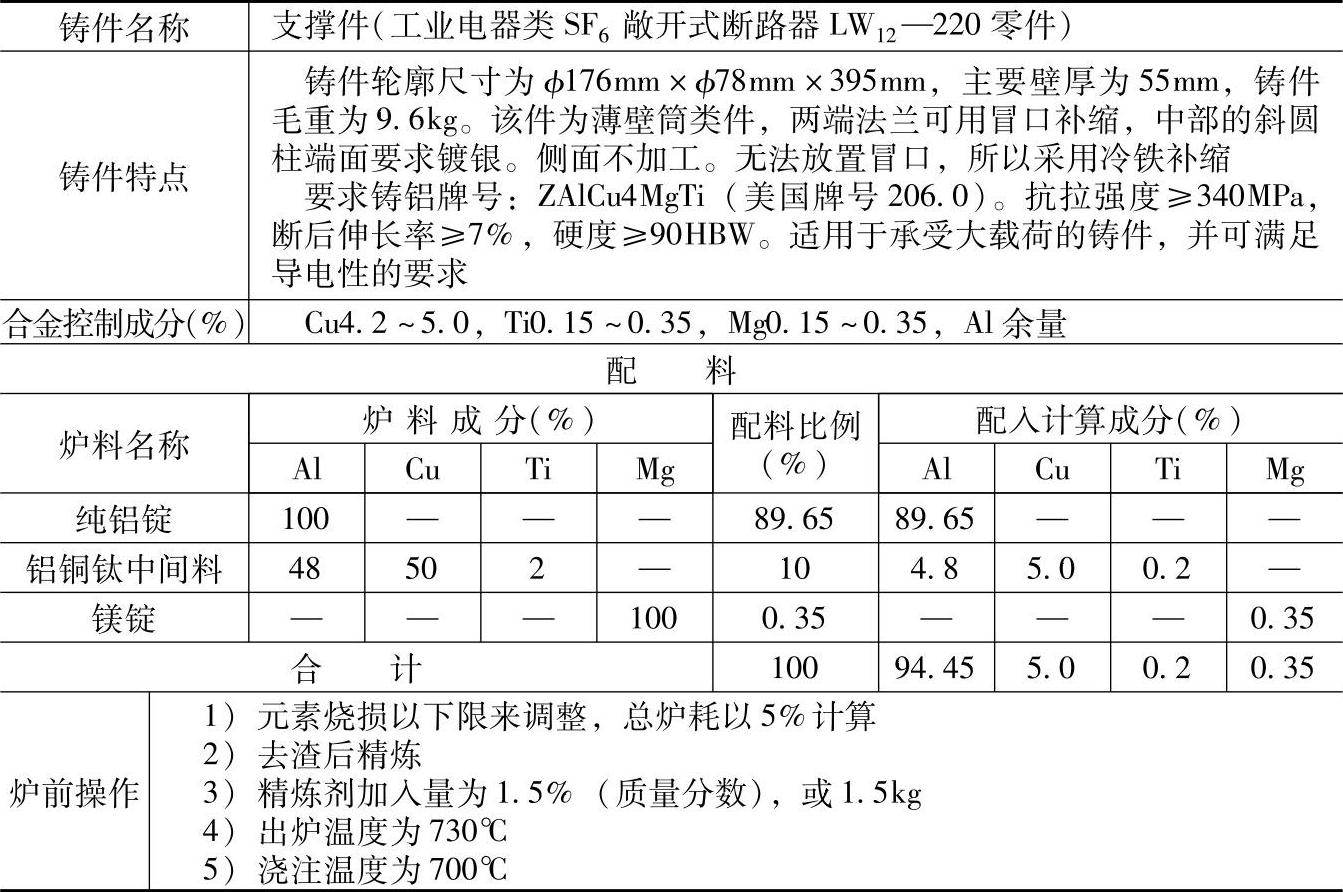

表3.1-31 ZAlCu4MgTi的铸造铝铜合金配料
注：1.采用熔炼炉类型：燃气坩埚炉。
2.炉前浇注试样，进行气体含量检验和光谱分析。
3.检测结果：
力学性能：抗拉强度为363MPa，断后伸长率为7.6%，硬度为104HBW；
化学成分（%）：Cu4.7，Ti0.24，Mg0.26。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于室温和高温具有高强度的铸件。
